生産終了形式の情報（アクセサリ品を含む）はこちら1：1、1：Nトポロジのシステムをコマンドレスで通信するモードです。親局、子局の区別はなく、どの局からも発呼することができます。一斉同報の通信方式のため、電波の届く範囲に無線モデムがあれば上位機器にデータ出力されます。受信した上位機器は、その情報が自分宛かどうかを確認し、廃棄、受理の判断をする機能（手順、プロトコル）が必要です。送信時にはターミネータによりパケットの区切りを自動的に判断し無線送信を行います。（パケット受信自動接続）従って、上位機器（下図ではパソコン、プログラマブルコントローラ）をプログラム改造なしで無線化できます。
2012/03 受注終了
WM30-S-V2
ワイヤレスＳＳモデム
※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。
この商品について
関連情報
- 商品カテゴリ共通
- 特長
- 形式/種類
- 定格/性能
- 外形寸法
- システム構成
- カタログ / マニュアル / CAD / ソフトウェア
情報更新 : 2010/06/01

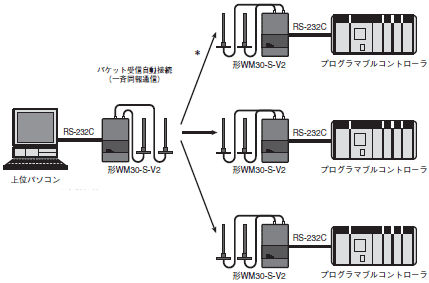

モード1
このモデムは、購入時にはプログラマブルコントローラ上位リンクシステム向けに初期化されています。（通信条件：9600bps、7ビット長、偶数パリティ、2ストップビット）WM-TOOLSを使用すると、接続する機器に合わせて最適なパラメータを自動で設定できます。下の図においてプログラマブルコントローラが、温度調節器、デジタルパネルメータになったり、パソコンがプログラマブルコントローラになったり、自由に組み合わせることができます。
＊ パケット受信自動接続
コマンドレスで通信を行うモード。送信時にはターミネータによりパケットの区切りを自動的に判断し送信を行います。レスポンスも出力されません。
したがって、既存の有線アプリケーションをプログラム改造なしで無線化できます。
一斉同報の通信方式のため、電波の届く範囲に無線モデムがあれば出力されます。
モード2
電源投入すると、無線回線が1：1で常時接続された状態になり、非常に短い周期で送受信を切り替えながら双方向通信するモードです。端末間では、全二重でデータを双方向通信していることになるため、特に無線モデムを意識することなく、ケーブルをそのまま置き換えたイメージで簡単に無線通信を実現できます。1：1トポロジに限られます。
上位機器のプログラムを変更する必要ありません。

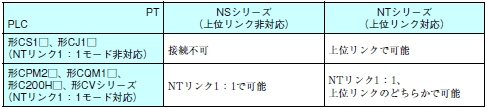

注. PLC（プログラマブルコントローラ）とPT（プログラマブルターミナル）の組み合わせにより形WM30-S-V2での接続可否が変わります。
（形WM30-S-V2は上位リンク、NTリンク1：1モードを通信することができますが、NTリンク1：Nモードを通信することはできません。）
情報更新 : 2010/06/01
