TL-N / -Q

角柱型標準タイプ近接センサ

TL-N / -Q

豊富な機種で種々の用途に対応

※ Web特別価格提供品

検出距離/材質/サイズなどの必要な条件を選んでいくだけで近接センサの形式を検索できます。

この商品について

情報更新 : 2017/05/10

安全を確保する目的で直接的または間接的に人体を検出する用途に本製品は使用できません。
人体保護用の検出装置として本製品を使用しないでください。

・負荷を短絡させないでください。破裂したり焼損したりする恐れがあります。
・負荷なしで、電源を直接接続すると内部素子が破裂したり、焼損する恐れがありますので、負荷を入れて配線してください。
（該当機種）交流2線式

定格を超える周囲雰囲気・環境では使用しないでください。

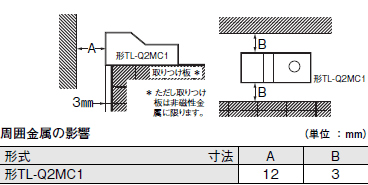

周囲金属物に対しては、下表の寸法以上離して使用ください。

＊1. B寸法は上面、左右の側面に対しても適用されます。
＊2. 形TL-Nの場合、A、Bの値は接触が1面の場面です。（センサと周囲金属との接触面が2面以上の場合には×2以上になります。）

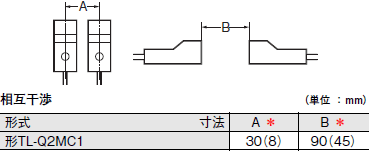

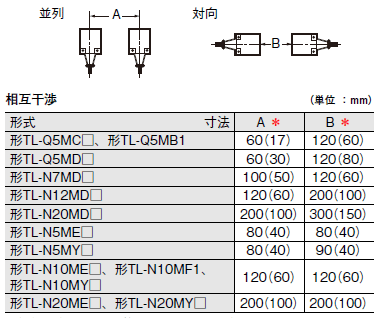

対向または並列に配置される場合は下表に示した値以上でご使用ください。

＊（　）内の値は異周波の機種と組合わせた時の値です。

＊（　）内の値は異周波の機種と組合わせた時の値です。

取りつけねじの締め付け強度は、下表の値以下としてください。
