E39-L / -S / -R

取りつけ金具/スリット/反射板

E39-L / -S / -R

取りつけ金具/スリット/反射板

形式一覧/価格/オンライン購入

※ Web特別価格提供品

光電センサの改善・活用事例はこちら
カートを見る

この商品について

関連情報

情報更新 : 2023/03/01

（単位：mm）

指定なき寸法公差：公差等級 IT16

取りつけ金具

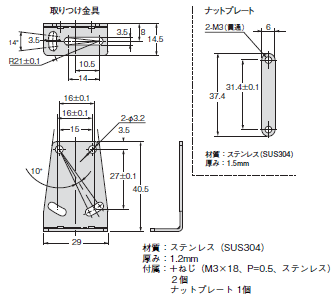

形E39-L31

E39-L / -S / -R 外形寸法 3

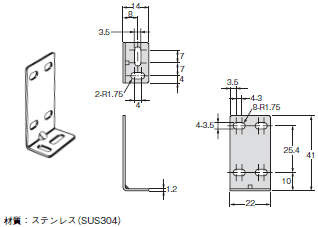

形E39-L40

E39-L / -S / -R 外形寸法 4

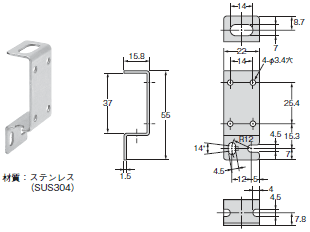

形E39-L41

E39-L / -S / -R 外形寸法 5

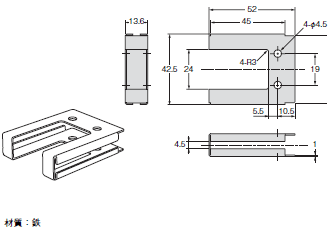

形E39-L42

E39-L / -S / -R 外形寸法 6

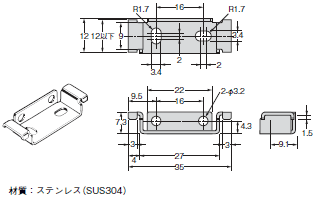

形E39-L43

E39-L / -S / -R 外形寸法 7

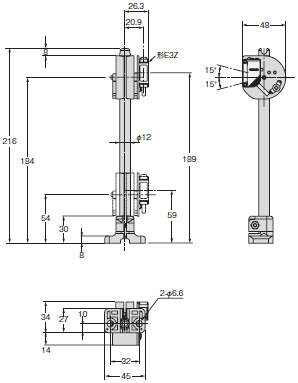

形E39-L44

E39-L / -S / -R 外形寸法 8

形E39-L51

E39-L / -S / -R 外形寸法 9

形E39-L53

E39-L / -S / -R 外形寸法 10

形E39-L54V

E39-L / -S / -R 外形寸法 11

形E39-L83

E39-L / -S / -R 外形寸法 12

形E39-L85

E39-L / -S / -R 外形寸法 13

形E39-L86

E39-L / -S / -R 外形寸法 14

形E39-L87

E39-L / -S / -R 外形寸法 15

形E39-L93FH

E39-L / -S / -R 外形寸法 16

形E39-L93FV

E39-L / -S / -R 外形寸法 17

形E39-L93H

E39-L / -S / -R 外形寸法 18

形E39-L93V

E39-L / -S / -R 外形寸法 19

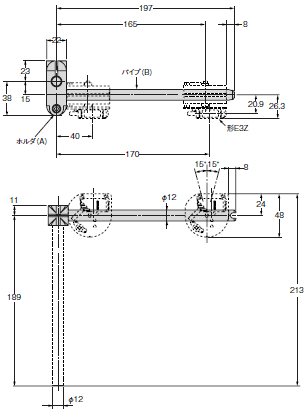

形E39-L93XY

E39-L / -S / -R 外形寸法 20

注. 形E39-L93XYはジョイント用のホルダ（A）とパイプ（B）各1個と六角穴付きボルトとナット各2個のみで単体ではセンサは取りつけられませんのでご留意ください。

形E39-L94

E39-L / -S / -R 外形寸法 21

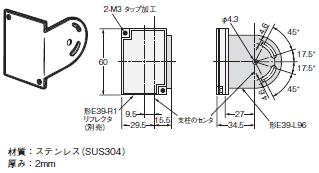

形E39-L96

E39-L / -S / -R 外形寸法 22

形E39-L98

E39-L / -S / -R 外形寸法 23

形E39-L102

E39-L / -S / -R 外形寸法 24

形E39-L103

E39-L / -S / -R 外形寸法 25

形E39-L104

E39-L / -S / -R 外形寸法 26

形E39-L116

E39-L / -S / -R 外形寸法 27

形E39-L117

E39-L / -S / -R 外形寸法 28

形E39-L118

E39-L / -S / -R 外形寸法 29

形E39-L119

E39-L / -S / -R 外形寸法 30

形E39-L120

E39-L / -S / -R 外形寸法 31

形E39-L127-T1
形E39-L127-T2
形E39-L127-T3

E39-L / -S / -R 外形寸法 32

形E39-L142

E39-L / -S / -R 外形寸法 33

形E39-L143

E39-L / -S / -R 外形寸法 34

形E39-L144

E39-L / -S / -R 外形寸法 35

形E39-L148

E39-L / -S / -R 外形寸法 36

形E39-L149

E39-L / -S / -R 外形寸法 37

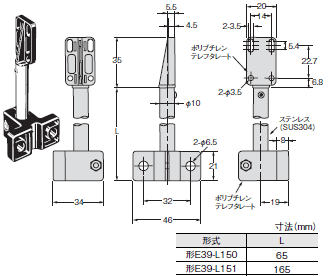

形E39-L150
形E39-L151

E39-L / -S / -R 外形寸法 38

形E39-L153

E39-L / -S / -R 外形寸法 39

形E39-L166

E39-L / -S / -R 外形寸法 40

形E39-L167

E39-L / -S / -R 外形寸法 41

形E39-L168

E39-L / -S / -R 外形寸法 42

形E39-L180

E39-L / -S / -R 外形寸法 43

形E39-L181

E39-L / -S / -R 外形寸法 44

形E39-L185

E39-L / -S / -R 外形寸法 45

形E39-L186

E39-L / -S / -R 外形寸法 46

形E39-L187

E39-L / -S / -R 外形寸法 47

形E39-L188

E39-L / -S / -R 外形寸法 48

形E39-L190

E39-L / -S / -R 外形寸法 49

反射板

形E39-R1
形E39-R1S
形E39-R1K ＊

E39-L / -S / -R 外形寸法 51

形E39-R2

E39-L / -S / -R 外形寸法 52

形E39-R3

E39-L / -S / -R 外形寸法 53

形E39-R4

E39-L / -S / -R 外形寸法 54

形E39-R6

E39-L / -S / -R 外形寸法 55

形E39-R9

E39-L / -S / -R 外形寸法 56

形E39-R10

E39-L / -S / -R 外形寸法 57

形E39-R37-CA

E39-L / -S / -R 外形寸法 58

形E3ZM-B専用回帰反射板

形E39-RP1

E39-L / -S / -R 外形寸法 59

形E3ZM-B専用回帰反射板

形E39-RP37

E39-L / -S / -R 外形寸法 60

形E3ZM-B専用回帰反射板

形E39-RSP1

E39-L / -S / -R 外形寸法 61

形E39-RS1
形E39-RS1-CA ＊1

E39-L / -S / -R 外形寸法 62

形E39-RS2
形E39-RS2-CA ＊1

E39-L / -S / -R 外形寸法 63

形E39-RS3
形E39-RS3-CA ＊1

E39-L / -S / -R 外形寸法 64

形E39-R12/-R14 ＊2

E39-L / -S / -R 外形寸法 65

形E39-R13 ＊2

E39-L / -S / -R 外形寸法 66

形E39-RS4 ＊2

E39-L / -S / -R 外形寸法 67

形E39-RS5 ＊2

E39-L / -S / -R 外形寸法 68

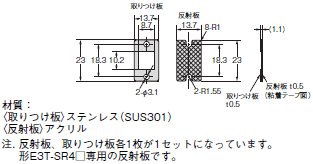

＊1. 形式の末尾に「-CA」がつくのは、形E3T-SR4□専用の反射板です。
＊2. 形E3C-LDAシリーズ専用の反射板です。ただし、形E39-R12は形E3Z-LR□（E3Zレーザの回帰反射形）でも使用できます。

形E39-R21 ＊3

E39-L / -S / -R 外形寸法 70

形E39-R22 ＊3

E39-L / -S / -R 外形寸法 71

形E39-RS10 ＊3

E39-L / -S / -R 外形寸法 72

形E39-RS11 ＊3

E39-L / -S / -R 外形寸法 73

＊3. 形E3NC-LH03専用の反射板です。
