J7KCシリーズ

電磁接触器（コンタクタ）

J7KCシリーズ

直入モータ駆動（AC-3級）および駆動制御装置の一次側開閉器にベストマッチ

形式一覧/価格/オンライン購入

※ Web特別価格提供品

この製品の改善・活用事例はこちら
カートを見る

この商品について

関連情報

情報更新 : 2024/04/01

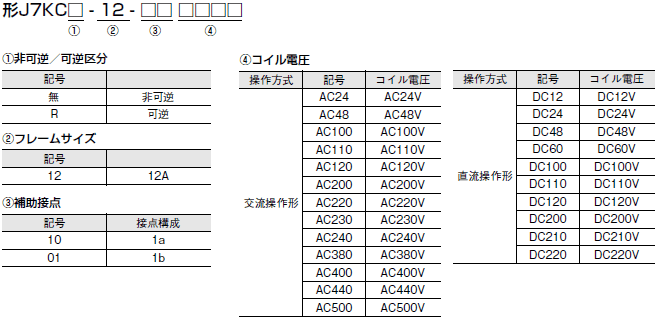

形式構成

形式基準

形式／種類に記載している形式に従い、発注してください。

J7KCシリーズ 形式/種類 2

種類

本体

名称 操作方式 コイル定格 補助接点 形式
電磁接触器 交流操作形 AC24V 1a J7KC-12-10 AC24
1b J7KC-12-01 AC24
AC48V 1a J7KC-12-10 AC48
1b J7KC-12-01 AC48
AC100V 1a J7KC-12-10 AC100
1b J7KC-12-01 AC100
AC110V 1a J7KC-12-10 AC110
1b J7KC-12-01 AC110
AC120V 1a J7KC-12-10 AC120
1b J7KC-12-01 AC120
AC200V 1a J7KC-12-10 AC200
1b J7KC-12-01 AC200
AC220V 1a J7KC-12-10 AC220
1b J7KC-12-01 AC220
AC230V 1a J7KC-12-10 AC230
1b J7KC-12-01 AC230
AC240V 1a J7KC-12-10 AC240
1b J7KC-12-01 AC240
AC380V 1a J7KC-12-10 AC380
1b J7KC-12-01 AC380
AC400V 1a J7KC-12-10 AC400
1b J7KC-12-01 AC400
AC440V 1a J7KC-12-10 AC440
1b J7KC-12-01 AC440
AC500V 1a J7KC-12-10 AC500
1b J7KC-12-01 AC500
直流操作形
（サージ吸収
ユニット内蔵）		 DC12V 1a J7KC-12-10 DC12
1b J7KC-12-01 DC12
DC24V 1a J7KC-12-10 DC24
1b J7KC-12-01 DC24
DC48V 1a J7KC-12-10 DC48
1b J7KC-12-01 DC48
DC60V 1a J7KC-12-10 DC60
1b J7KC-12-01 DC60
DC100V 1a J7KC-12-10 DC100
1b J7KC-12-01 DC100
DC110V 1a J7KC-12-10 DC110
1b J7KC-12-01 DC110
DC120V 1a J7KC-12-10 DC120
1b J7KC-12-01 DC120
DC200V 1a J7KC-12-10 DC200
1b J7KC-12-01 DC200
DC210V 1a J7KC-12-10 DC210
1b J7KC-12-01 DC210
DC220V 1a J7KC-12-10 DC220
1b J7KC-12-01 DC220
可逆型電磁接触器 交流操作形 AC24V 1a×2 J7KCR-12-10 AC24
1b×2 J7KCR-12-01 AC24
AC48V 1a×2 J7KCR-12-10 AC48
1b×2 J7KCR-12-01 AC48
AC100V 1a×2 J7KCR-12-10 AC100
1b×2 J7KCR-12-01 AC100
AC110V 1a×2 J7KCR-12-10 AC110
1b×2 J7KCR-12-01 AC110
AC120V 1a×2 J7KCR-12-10 AC120
1b×2 J7KCR-12-01 AC120
AC200V 1a×2 J7KCR-12-10 AC200
1b×2 J7KCR-12-01 AC200
AC220V 1a×2 J7KCR-12-10 AC220
1b×2 J7KCR-12-01 AC220
AC230V 1a×2 J7KCR-12-10 AC230
1b×2 J7KCR-12-01 AC230
AC240V 1a×2 J7KCR-12-10 AC240
1b×2 J7KCR-12-01 AC240
AC380V 1a×2 J7KCR-12-10 AC380
1b×2 J7KCR-12-01 AC380
AC400V 1a×2 J7KCR-12-10 AC400
1b×2 J7KCR-12-01 AC400
AC440V 1a×2 J7KCR-12-10 AC440
1b×2 J7KCR-12-01 AC440
AC500V 1a×2 J7KCR-12-10 AC500
1b×2 J7KCR-12-01 AC500
直流操作形
（サージ吸収
ユニット内蔵）		 DC12V 1a×2 J7KCR-12-10 DC12
1b×2 J7KCR-12-01 DC12
DC24V 1a×2 J7KCR-12-10 DC24
1b×2 J7KCR-12-01 DC24
DC48V 1a×2 J7KCR-12-10 DC48
1b×2 J7KCR-12-01 DC48
DC60V 1a×2 J7KCR-12-10 DC60
1b×2 J7KCR-12-01 DC60
DC100V 1a×2 J7KCR-12-10 DC100
1b×2 J7KCR-12-01 DC100
DC110V 1a×2 J7KCR-12-10 DC110
1b×2 J7KCR-12-01 DC110
DC120V 1a×2 J7KCR-12-10 DC120
1b×2 J7KCR-12-01 DC120
DC200V 1a×2 J7KCR-12-10 DC200
1b×2 J7KCR-12-01 DC200
DC210V 1a×2 J7KCR-12-10 DC210
1b×2 J7KCR-12-01 DC210
DC220V 1a×2 J7KCR-12-10 DC220
1b×2 J7KCR-12-01 DC220

オプション（別売）

補助接点ユニット

極数 補助接点 形式
2極 2a J73KC-AM-20
1a1b J73KC-AM-11
2b J73KC-AM-02
4極 4a J73KC-AM-40
3a1b J73KC-AM-31
2a2b J73KC-AM-22
1a3b J73KC-AM-13
4b J73KC-AM-04

インタロックユニット

形式
J74KC-A

可逆導体キット

種類 形式
主回路用 J75KC-WKR-A
補助回路用 J75KC-WKR-B

コイルサージ吸収ユニット

電圧仕様 動作表示ランプ 形式
AC24-48V 無 J76KC-RC-1
AC48-125V J76KC-RC-2
AC100-250V J76KC-RC-3
AC24-48V 有 J76KC-RC-N-1
AC48-125V J76KC-RC-N-2

インシュレーションストップ

形式 最小発注単位（袋）
J77KC-K １
（30個/袋）

取り外し工具

形式
J78KC

レール取りつけ用別売品

支持レール

形式
PFP-100N
PFP-50N

支持レール

形式
PFP-100N2

エンドプレート

形式
PFP-M

スペーサ

形式
PFP-S

注1. レール取りつけ用別売品をご注文の際は、10個単位でご注文ください。
　2. 支持レールはDIN規格に準拠しております。
