A22NN / A22NL

押ボタンスイッチ

A22NN / A22NL

φ22mm　押ボタンスイッチ。短胴化、配線方向変更による制御盤の小型化を実現。簡単配線のプッシュインPlus端子台タイプを追加

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2024/04/01

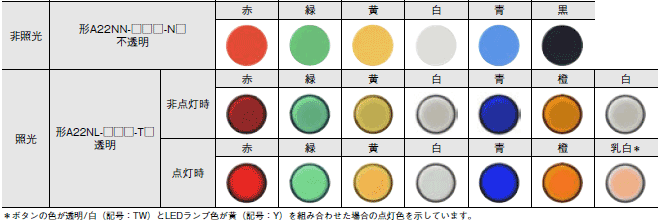

ボタンの色

A22NN / A22NL 形式/種類 1

機種一覧

A22NN / A22NL 形式/種類 2

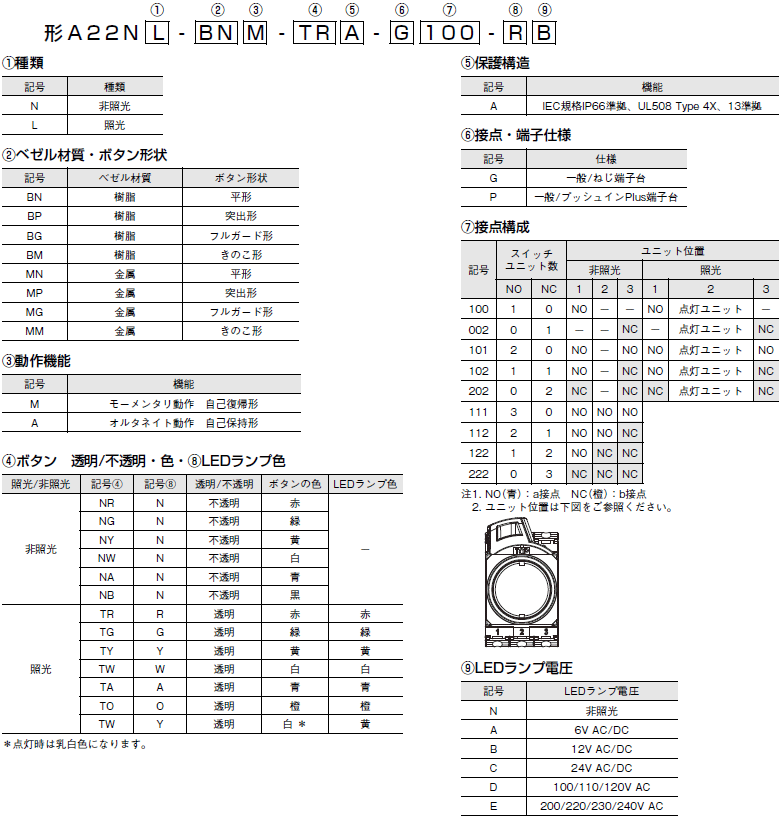

形式構成

形式基準

操作部・LEDランプ（照光タイプのみ）・取付台・スイッチユニット・点灯ユニット（照光タイプのみ）をセットにした場合の形式です。
組み合わせの詳細につきましては、下記「種類」をご覧ください。

セット組み合わせ形式

A22NN / A22NL 形式/種類 5

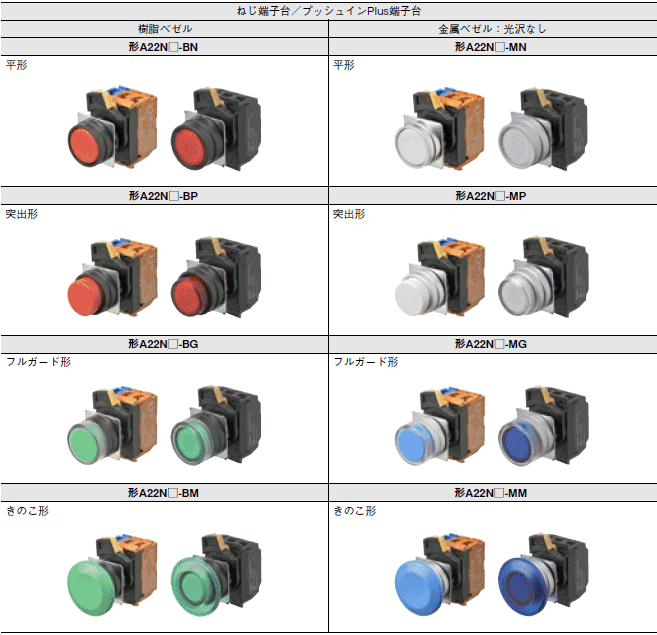

種類

セット組み合わせ形式

操作部・LEDランプ（照光タイプのみ）・取付台・スイッチユニット・点灯ユニット（照光タイプのみ）をセットにしてお届けします。

非照光/平形

形状 接点数 モーメンタリ動作（自己復帰型） オルタネイト動作（自己保持型） ④④
ボタンの色		 ⑦⑦⑦
接点構成
形式 形式
樹脂ベゼル
3443_lu_4_1		 1 形A22NN-BNM-④④A-G⑦⑦⑦-NN 形A22NN-BNA-④④A-G⑦⑦⑦-NN NR：不透明 赤
NG：不透明 緑
NY：不透明 黄
NW：不透明 白
NA：不透明 青
NB：不透明 黒		 100
002
形A22NN-BNM-④④A-P⑦⑦⑦-NN 形A22NN-BNA-④④A-P⑦⑦⑦-NN
2 形A22NN-BNM-④④A-G⑦⑦⑦-NN 形A22NN-BNA-④④A-G⑦⑦⑦-NN 101
102
202
形A22NN-BNM-④④A-P⑦⑦⑦-NN 形A22NN-BNA-④④A-P⑦⑦⑦-NN
3 形A22NN-BNM-④④A-G⑦⑦⑦-NN 形A22NN-BNA-④④A-G⑦⑦⑦-NN 111
112
122
222
形A22NN-BNM-④④A-P⑦⑦⑦-NN 形A22NN-BNA-④④A-P⑦⑦⑦-NN
金属ベゼル
3443_lu_4_2		 1 形A22NN-MNM-④④A-G⑦⑦⑦-NN 形A22NN-MNA-④④A-G⑦⑦⑦-NN 100
002
形A22NN-MNM-④④A-P⑦⑦⑦-NN 形A22NN-MNA-④④A-P⑦⑦⑦-NN
2 形A22NN-MNM-④④A-G⑦⑦⑦-NN 形A22NN-MNA-④④A-G⑦⑦⑦-NN 101
102
202
形A22NN-MNM-④④A-P⑦⑦⑦-NN 形A22NN-MNA-④④A-P⑦⑦⑦-NN
3 形A22NN-MNM-④④A-G⑦⑦⑦-NN 形A22NN-MNA-④④A-G⑦⑦⑦-NN 111
112
122
222
形A22NN-MNM-④④A-P⑦⑦⑦-NN 形A22NN-MNA-④④A-P⑦⑦⑦-NN

照光/平形

形状 接点数 モーメンタリ動作（自己復帰型） オルタネイト動作（自己保持型） ④④
ボタンの色		 ⑦⑦⑦
接点構成		 ⑧
LED
ランプ色		 ⑨
LEDランプ電圧
形式 形式
樹脂ベゼル
3443_lu_5_1		 1 形A22NL-BNM-④④A-G⑦⑦⑦-⑧⑨ 形A22NL-BNA-④④A-G⑦⑦⑦-⑧⑨ TR ：透明 赤
TG：透明 緑
TY ：透明 黄
TW：透明 白
TA ：透明 青
TO：透明 橙		 100
002		 R：赤
G：緑
Y：黄
W：白
A：青
O：橙		 A： 6V AC/DC
B： 12V AC/DC
C： 24V AC/DC
D： 100/110/120V AC
E： 200/220/230/240V AC
形A22NL-BNM-④④A-P⑦⑦⑦-⑧⑨ 形A22NL-BNA-④④A-P⑦⑦⑦-⑧⑨
2 形A22NL-BNM-④④A-G⑦⑦⑦-⑧⑨ 形A22NL-BNA-④④A-G⑦⑦⑦-⑧⑨ 101
102
202
形A22NL-BNM-④④A-P⑦⑦⑦-⑧⑨ 形A22NL-BNA-④④A-P⑦⑦⑦-⑧⑨
金属ベゼル
3443_lu_5_2		 1 形A22NL-MNM-④④A-G⑦⑦⑦-⑧⑨ 形A22NL-MNA-④④A-G⑦⑦⑦-⑧⑨ 100
002
形A22NL-MNM-④④A-P⑦⑦⑦-⑧⑨ 形A22NL-MNA-④④A-P⑦⑦⑦-⑧⑨
2 形A22NL-MNM-④④A-G⑦⑦⑦-⑧⑨ 形A22NL-MNA-④④A-G⑦⑦⑦-⑧⑨ 101
102
202
形A22NL-MNM-④④A-P⑦⑦⑦-⑧⑨ 形A22NL-MNA-④④A-P⑦⑦⑦-⑧⑨

注. 通常、ボタンとLEDランプは、同じ色の組み合わせとなります。
　　 ただし、ボタン白色＋LED黄色を組み合わせた乳白色も用意しています。　形A22N□-□□□-TWA-□□□□-Y□

非照光/突出形

形状 接点数 モーメンタリ動作（自己復帰型） オルタネイト動作（自己保持型） ④④
ボタンの色		 ⑦⑦⑦
接点構成
形式 形式
樹脂ベゼル
3443_lu_6_1		 1 形A22NN-BPM-④④A-G⑦⑦⑦-NN 形A22NN-BPA-④④A-G⑦⑦⑦-NN NR：不透明赤
NG：不透明 緑
NY：不透明 黄
NW：不透明 白
NA：不透明 青
NB：不透明 黒		 100
002
形A22NN-BPM-④④A-P⑦⑦⑦-NN 形A22NN-BPA-④④A-P⑦⑦⑦-NN
2 形A22NN-BPM-④④A-G⑦⑦⑦-NN 形A22NN-BPA-④④A-G⑦⑦⑦-NN 101
102
202
形A22NN-BPM-④④A-P⑦⑦⑦-NN 形A22NN-BPA-④④A-P⑦⑦⑦-NN
3 形A22NN-BPM-④④A-G⑦⑦⑦-NN 形A22NN-BPA-④④A-G⑦⑦⑦-NN 111
112
122
222
形A22NN-BPM-④④A-P⑦⑦⑦-NN 形A22NN-BPA-④④A-P⑦⑦⑦-NN
金属ベゼル
3443_lu_6_2		 1 形A22NN-MPM-④④A-G⑦⑦⑦-NN 形A22NN-MPA-④④A-G⑦⑦⑦-NN 100
002
形A22NN-MPM-④④A-P⑦⑦⑦-NN 形A22NN-MPA-④④A-P⑦⑦⑦-NN
2 形A22NN-MPM-④④A-G⑦⑦⑦-NN 形A22NN-MPA-④④A-G⑦⑦⑦-NN 101
102
202
形A22NN-MPM-④④A-P⑦⑦⑦-NN 形A22NN-MPA-④④A-P⑦⑦⑦-NN
3 形A22NN-MPM-④④A-G⑦⑦⑦-NN 形A22NN-MPA-④④A-G⑦⑦⑦-NN 111
112
122
222
形A22NN-MPM-④④A-P⑦⑦⑦-NN 形A22NN-MPA-④④A-P⑦⑦⑦-NN

照光/突出形

形状 接点数 モーメンタリ動作（自己復帰型） オルタネイト動作（自己保持型） ④④
ボタンの色		 ⑦⑦⑦
接点構成		 ⑧
LED
ランプ色		 ⑨
LEDランプ電圧
形式 形式
樹脂ベゼル
3443_lu_7_1		 1 形A22NL-BPM-④④A-G⑦⑦⑦-⑧⑨ 形A22NL-BPA-④④A-G⑦⑦⑦-⑧⑨ TR ：透明 赤
TG：透明 緑
TY ：透明 黄
TW：透明 白
TA ：透明 青
TO：透明 橙		 100
002		 R：赤
G：緑
Y：黄
W：白
A：青
O：橙		 A： 6V AC/DC
B： 12V AC/DC
C：24V AC/DC
D：100/110/120V AC
E： 200/220/230/240V AC
形A22NL-BPM-④④A-P⑦⑦⑦-⑧⑨ 形A22NL-BPA-④④A-P⑦⑦⑦-⑧⑨
2 形A22NL-BPM-④④A-G⑦⑦⑦-⑧⑨ 形A22NL-BPA-④④A-G⑦⑦⑦-⑧⑨ 101
102
202
形A22NL-BPM-④④A-P⑦⑦⑦-⑧⑨ 形A22NL-BPA-④④A-P⑦⑦⑦-⑧⑨
金属ベゼル
3443_lu_7_2		 1 形A22NL-MPM-④④A-G⑦⑦⑦-⑧⑨ 形A22NL-MPA-④④A-G⑦⑦⑦-⑧⑨ 100
002
形A22NL-MPM-④④A-P⑦⑦⑦-⑧⑨ 形A22NL-MPA-④④A-P⑦⑦⑦-⑧⑨
2 形A22NL-MPM-④④A-G⑦⑦⑦-⑧⑨ 形A22NL-MPA-④④A-G⑦⑦⑦-⑧⑨ 101
102
202
形A22NL-MPM-④④A-P⑦⑦⑦-⑧⑨ 形A22NL-MPA-④④A-P⑦⑦⑦-⑧⑨

注. 通常、ボタンとLEDランプは、同じ色の組み合わせとなります。
　　 ただし、ボタン白色＋LED黄色を組み合わせた乳白色も用意しています。　形A22N□-□□□-TWA-□□□□-Y□

非照光/フルガード形

形状 接点数 モーメンタリ動作（自己復帰型） オルタネイト動作（自己保持型） ④④
ボタンの色		 ⑦⑦⑦
接点構成
形式 形式
樹脂ベゼル
3443_lu_8_1		 1 形A22NN-BGM-④④A-G⑦⑦⑦-NN 形A22NN-BGA-④④A-G⑦⑦⑦-NN NR：不透明 赤
NG：不透明 緑
NY：不透明 黄
NW：不透明 白
NA：不透明 青
NB：不透明 黒		 100
002
形A22NN-BGM-④④A-P⑦⑦⑦-NN 形A22NN-BGA-④④A-P⑦⑦⑦-NN
2 形A22NN-BGM-④④A-G⑦⑦⑦-NN 形A22NN-BGA-④④A-G⑦⑦⑦-NN 101
102
202
形A22NN-BGM-④④A-P⑦⑦⑦-NN 形A22NN-BGA-④④A-P⑦⑦⑦-NN
3 形A22NN-BGM-④④A-G⑦⑦⑦-NN 形A22NN-BGA-④④A-G⑦⑦⑦-NN 111
112
122
222
形A22NN-BGM-④④A-P⑦⑦⑦-NN 形A22NN-BGA-④④A-P⑦⑦⑦-NN
金属ベゼル
3443_lu_8_2		 1 形A22NN-MGM-④④A-G⑦⑦⑦-NN 形A22NN-MGA-④④A-G⑦⑦⑦-NN 100
002
形A22NN-MGM-④④A-P⑦⑦⑦-NN 形A22NN-MGA-④④A-P⑦⑦⑦-NN
2 形A22NN-MGM-④④A-G⑦⑦⑦-NN 形A22NN-MGA-④④A-G⑦⑦⑦-NN 101
102
202
形A22NN-MGM-④④A-P⑦⑦⑦-NN 形A22NN-MGA-④④A-P⑦⑦⑦-NN
3 形A22NN-MGM-④④A-G⑦⑦⑦-NN 形A22NN-MGA-④④A-G⑦⑦⑦-NN 111
112
122
222
形A22NN-MGM-④④A-P⑦⑦⑦-NN 形A22NN-MGA-④④A-P⑦⑦⑦-NN

照光/フルガード形

形状 接点数 モーメンタリ動作（自己復帰型） オルタネイト動作（自己保持型） ④④
ボタンの色		 ⑦⑦⑦
接点構成		 ⑧
LED
ランプ色		 ⑨
LEDランプ電圧
形式 形式
樹脂ベゼル
3443_lu_9_1		 1 形A22NL-BGM-④④A-G⑦⑦⑦-⑧⑨ 形A22NL-BGA-④④A-G⑦⑦⑦-⑧⑨ TR ：透明赤
TG：透明緑
TY ：透明黄
TW：透明白
TA ：透明青
TO： 透明橙		 100
002		 R：赤
G：緑
Y：黄
W：白
A：青
O：橙		 A： 6V AC/DC
B： 12V AC/DC
C：24V AC/DC
D：100/110/120V AC
E： 200/220/230/240V AC
形A22NL-BGM-④④A-P⑦⑦⑦-⑧⑨ 形A22NL-BGA-④④A-P⑦⑦⑦-⑧⑨
2 形A22NL-BGM-④④A-G⑦⑦⑦-⑧⑨ 形A22NL-BGA-④④A-G⑦⑦⑦-⑧⑨ 101
102
202
形A22NL-BGM-④④A-P⑦⑦⑦-⑧⑨ 形A22NL-BGA-④④A-P⑦⑦⑦-⑧⑨
金属ベゼル
3443_lu_9_2		 1 形A22NL-MGM-④④A-G⑦⑦⑦-⑧⑨ 形A22NL-MGA-④④A-G⑦⑦⑦-⑧⑨ 100
002
形A22NL-MGM-④④A-P⑦⑦⑦-⑧⑨ 形A22NL-MGA-④④A-P⑦⑦⑦-⑧⑨
2 形A22NL-MGM-④④A-G⑦⑦⑦-⑧⑨ 形A22NL-MGA-④④A-G⑦⑦⑦-⑧⑨ 101
102
202
形A22NL-MGM-④④A-P⑦⑦⑦-⑧⑨ 形A22NL-MGA-④④A-P⑦⑦⑦-⑧⑨

注. 通常、ボタンとLEDランプは、同じ色の組み合わせとなります。
　 ただし、ボタン白色＋LED黄色を組み合わせた乳白色も用意しています。　形A22N□-□□□-TWA-□□□□-Y□

非照光/きのこ形

形状 接点数 モーメンタリ動作（自己復帰型） オルタネイト動作（自己保持型） ④④
ボタンの色		 ⑦⑦⑦
接点構成
形式 形式
樹脂ベゼル
3443_lu_10_1		 1 形A22NN-BMM-④④A-G⑦⑦⑦-NN 形A22NN-BMA-④④A-G⑦⑦⑦-NN NR：不透明 赤
NG：不透明 緑
NY：不透明 黄
NW：不透明 白
NA：不透明 青
NB：不透明 黒		 100
002
形A22NN-BMM-④④A-P⑦⑦⑦-NN 形A22NN-BMA-④④A-P⑦⑦⑦-NN
2 形A22NN-BMM-④④A-G⑦⑦⑦-NN 形A22NN-BMA-④④A-G⑦⑦⑦-NN 101
102
202
形A22NN-BMM-④④A-P⑦⑦⑦-NN 形A22NN-BMA-④④A-P⑦⑦⑦-NN
3 形A22NN-BMM-④④A-G⑦⑦⑦-NN 形A22NN-BMA-④④A-G⑦⑦⑦-NN 111
112
122
222
形A22NN-BMM-④④A-P⑦⑦⑦-NN 形A22NN-BMA-④④A-P⑦⑦⑦-NN
金属ベゼル
3443_lu_10_2		 1 形A22NN-MMM-④④A-G⑦⑦⑦-NN 形A22NN-MMA-④④A-G⑦⑦⑦-NN 100
002
形A22NN-MMM-④④A-P⑦⑦⑦-NN 形A22NN-MMA-④④A-P⑦⑦⑦-NN
2 形A22NN-MMM-④④A-G⑦⑦⑦-NN 形A22NN-MMA-④④A-G⑦⑦⑦-NN 101
102
202
形A22NN-MMM-④④A-P⑦⑦⑦-NN 形A22NN-MMA-④④A-P⑦⑦⑦-NN
3 形A22NN-MMM-④④A-G⑦⑦⑦-NN 形A22NN-MMA-④④A-G⑦⑦⑦-NN 111
112
122
222
形A22NN-MMM-④④A-P⑦⑦⑦-NN 形A22NN-MMA-④④A-P⑦⑦⑦-NN

照光/きのこ形

形状 接点数 モーメンタリ動作（自己復帰型） オルタネイト動作（自己保持型） ④④
ボタンの色		 ⑦⑦⑦
接点構成		 ⑧
LED
ランプ色		 ⑨
LEDランプ電圧
形式 形式
樹脂ベゼル
3443_lu_11_1		 1 形A22NL-BMM-④④A-G⑦⑦⑦-⑧⑨ 形A22NL-BMA-④④A-G⑦⑦⑦-⑧⑨ TR ：透明 赤
TG：透明 緑
TY ：透明 黄
TW：透明 白
TA ：透明 青
TO：透明 橙		 100
002		 R：赤
G：緑
Y：黄
W：白
A：青
O：橙		 A： 6V AC/DC
B： 12V AC/DC
C：24V AC/DC
D：100/110/120V AC
E： 200/220/230/240V AC
形A22NL-BMM-④④A-P⑦⑦⑦-⑧⑨ 形A22NL-BMA-④④A-P⑦⑦⑦-⑧⑨
2 形A22NL-BMM-④④A-G⑦⑦⑦-⑧⑨ 形A22NL-BMA-④④A-G⑦⑦⑦-⑧⑨ 101
102
202
形A22NL-BMM-④④A-P⑦⑦⑦-⑧⑨ 形A22NL-BMA-④④A-P⑦⑦⑦-⑧⑨
金属ベゼル
3443_lu_11_2		 1 形A22NL-MMM-④④A-G⑦⑦⑦-⑧⑨ 形A22NL-MMA-④④A-G⑦⑦⑦-⑧⑨ 100
002
形A22NL-MMM-④④A-P⑦⑦⑦-⑧⑨ 形A22NL-MMA-④④A-P⑦⑦⑦-⑧⑨
2 形A22NL-MMM-④④A-G⑦⑦⑦-⑧⑨ 形A22NL-MMA-④④A-G⑦⑦⑦-⑧⑨ 101
102
202
形A22NL-MMM-④④A-P⑦⑦⑦-⑧⑨ 形A22NL-MMA-④④A-P⑦⑦⑦-⑧⑨

注. 通常、ボタンとLEDランプは、同じ色の組み合わせとなります。
　 ただし、ボタン白色＋LED黄色を組み合わせた乳白色も用意しています。　形A22N□-□□□-TWA-□□□□-Y□

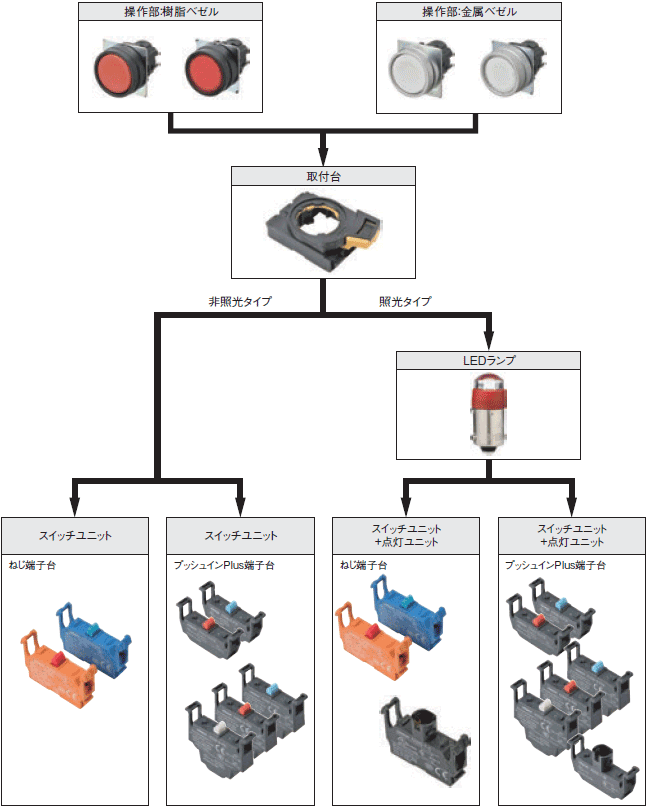

部品構成

操作部・LEDランプ（照光タイプのみ）・取付台・スイッチユニット・点灯ユニット（照光タイプのみ）を別々にご注文できます。セット組み合わせ発注形式では揃わない機種を組み合わせてお使いください。また、メンテパーツ品としての在庫管理にもご利用ください。

A22NN / A22NL 形式/種類 24

単品形式

操作部・LED ランプ（照光タイプのみ）・取付台・スイッチユニット・点灯ユニット（照光タイプのみ）を別々にご注文できます。セット組み合わせ発注形式では揃わない機種を組み合わせてご使用ください。また、メンテパーツ品としての在庫管理にもご利用ください。

操作部

ベゼル材質・
ボタン形状		 樹脂/平形 樹脂/突出形
3443_lu_13_1 3443_lu_13_2
動作機能 モーメンタリ オルタネイト モーメンタリ オルタネイト
照光/
非照光		 透明/
不透明		 色 形式 形式 形式 形式
非照光 不透明 赤 形A22NZ-BNM-NRA 形A22NZ-BNA-NRA 形A22NZ-BPM-NRA 形A22NZ-BPA-NRA
不透明 緑 形A22NZ-BNM-NGA 形A22NZ-BNA-NGA 形A22NZ-BPM-NGA 形A22NZ-BPA-NGA
不透明 黄 形A22NZ-BNM-NYA 形A22NZ-BNA-NYA 形A22NZ-BPM-NYA 形A22NZ-BPA-NYA
不透明 白 形A22NZ-BNM-NWA 形A22NZ-BNA-NWA 形A22NZ-BPM-NWA 形A22NZ-BPA-NWA
不透明 青 形A22NZ-BNM-NAA 形A22NZ-BNA-NAA 形A22NZ-BPM-NAA 形A22NZ-BPA-NAA
不透明 黒 形A22NZ-BNM-NBA 形A22NZ-BNA-NBA 形A22NZ-BPM-NBA 形A22NZ-BPA-NBA
照光 透明 赤 形A22NZ-BNM-TRA 形A22NZ-BNA-TRA 形A22NZ-BPM-TRA 形A22NZ-BPA-TRA
透明 緑 形A22NZ-BNM-TGA 形A22NZ-BNA-TGA 形A22NZ-BPM-TGA 形A22NZ-BPA-TGA
透明 黄 形A22NZ-BNM-TYA 形A22NZ-BNA-TYA 形A22NZ-BPM-TYA 形A22NZ-BPA-TYA
透明 白 形A22NZ-BNM-TWA 形A22NZ-BNA-TWA 形A22NZ-BPM-TWA 形A22NZ-BPA-TWA
透明 青 形A22NZ-BNM-TAA 形A22NZ-BNA-TAA 形A22NZ-BPM-TAA 形A22NZ-BPA-TAA
透明 橙 形A22NZ-BNM-TOA 形A22NZ-BNA-TOA 形A22NZ-BPM-TOA 形A22NZ-BPA-TOA

ベゼル材質・
ボタン形状		 樹脂/フルガード形 樹脂/きのこ形
3443_lu_14_1 3443_lu_14_2
動作機能 モーメンタリ オルタネイト モーメンタリ オルタネイト
照光/
非照光		 透明/
不透明		 色 形式 形式 形式 形式
非照光 不透明 赤 形A22NZ-BGM-NRA 形A22NZ-BGA-NRA 形A22NZ-BMM-NRA 形A22NZ-BMA-NRA
不透明 緑 形A22NZ-BGM-NGA 形A22NZ-BGA-NGA 形A22NZ-BMM-NGA 形A22NZ-BMA-NGA
不透明 黄 形A22NZ-BGM-NYA 形A22NZ-BGA-NYA 形A22NZ-BMM-NYA 形A22NZ-BMA-NYA
不透明 白 形A22NZ-BGM-NWA 形A22NZ-BGA-NWA 形A22NZ-BMM-NWA 形A22NZ-BMA-NWA
不透明 青 形A22NZ-BGM-NAA 形A22NZ-BGA-NAA 形A22NZ-BMM-NAA 形A22NZ-BMA-NAA
不透明 黒 形A22NZ-BGM-NBA 形A22NZ-BGA-NBA 形A22NZ-BMM-NBA 形A22NZ-BMA-NBA
照光 透明 赤 形A22NZ-BGM-TRA 形A22NZ-BGA-TRA 形A22NZ-BMM-TRA 形A22NZ-BMA-TRA
透明 緑 形A22NZ-BGM-TGA 形A22NZ-BGA-TGA 形A22NZ-BMM-TGA 形A22NZ-BMA-TGA
透明 黄 形A22NZ-BGM-TYA 形A22NZ-BGA-TYA 形A22NZ-BMM-TYA 形A22NZ-BMA-TYA
透明 白 形A22NZ-BGM-TWA 形A22NZ-BGA-TWA 形A22NZ-BMM-TWA 形A22NZ-BMA-TWA
透明 青 形A22NZ-BGM-TAA 形A22NZ-BGA-TAA 形A22NZ-BMM-TAA 形A22NZ-BMA-TAA
透明 橙 形A22NZ-BGM-TOA 形A22NZ-BGA-TOA 形A22NZ-BMM-TOA 形A22NZ-BMA-TOA

ベゼル材質・
ボタン形状		 金属/平形 金属/突出形
3443_lu_15_1 3443_lu_15_2
動作機能 モーメンタリ オルタネイト モーメンタリ オルタネイト
照光/
非照光		 透明/
不透明		 色 形式 形式 形式 形式
非照光 不透明 赤 形A22NZ-MNM-NRA 形A22NZ-MNA-NRA 形A22NZ-MPM-NRA 形A22NZ-MPA-NRA
不透明 緑 形A22NZ-MNM-NGA 形A22NZ-MNA-NGA 形A22NZ-MPM-NGA 形A22NZ-MPA-NGA
不透明 黄 形A22NZ-MNM-NYA 形A22NZ-MNA-NYA 形A22NZ-MPM-NYA 形A22NZ-MPA-NYA
不透明 白 形A22NZ-MNM-NWA 形A22NZ-MNA-NWA 形A22NZ-MPM-NWA 形A22NZ-MPA-NWA
不透明 青 形A22NZ-MNM-NAA 形A22NZ-MNA-NAA 形A22NZ-MPM-NAA 形A22NZ-MPA-NAA
不透明 黒 形A22NZ-MNM-NBA 形A22NZ-MNA-NBA 形A22NZ-MPM-NBA 形A22NZ-MPA-NBA
照光 透明 赤 形A22NZ-MNM-TRA 形A22NZ-MNA-TRA 形A22NZ-MPM-TRA 形A22NZ-MPA-TRA
透明 緑 形A22NZ-MNM-TGA 形A22NZ-MNA-TGA 形A22NZ-MPM-TGA 形A22NZ-MPA-TGA
透明 黄 形A22NZ-MNM-TYA 形A22NZ-MNA-TYA 形A22NZ-MPM-TYA 形A22NZ-MPA-TYA
透明 白 形A22NZ-MNM-TWA 形A22NZ-MNA-TWA 形A22NZ-MPM-TWA 形A22NZ-MPA-TWA
透明 青 形A22NZ-MNM-TAA 形A22NZ-MNA-TAA 形A22NZ-MPM-TAA 形A22NZ-MPA-TAA
透明 橙 形A22NZ-MNM-TOA 形A22NZ-MNA-TOA 形A22NZ-MPM-TOA 形A22NZ-MPA-TOA

ベゼル材質・
ボタン形状		 金属/フルガード形 金属/きのこ形
3443_lu_16_1 3443_lu_16_2
動作機能 モーメンタリ オルタネイト モーメンタリ オルタネイト
照光/
非照光		 透明/
不透明		 色 形式 形式 形式 形式
非照光 不透明 赤 形A22NZ-MGM-NRA 形A22NZ-MGA-NRA 形A22NZ-MMM-NRA 形A22NZ-MMA-NRA
不透明 緑 形A22NZ-MGM-NGA 形A22NZ-MGA-NGA 形A22NZ-MMM-NGA 形A22NZ-MMA-NGA
不透明 黄 形A22NZ-MGM-NYA 形A22NZ-MGA-NYA 形A22NZ-MMM-NYA 形A22NZ-MMA-NYA
不透明 白 形A22NZ-MGM-NWA 形A22NZ-MGA-NWA 形A22NZ-MMM-NWA 形A22NZ-MMA-NWA
不透明 青 形A22NZ-MGM-NAA 形A22NZ-MGA-NAA 形A22NZ-MMM-NAA 形A22NZ-MMA-NAA
不透明 黒 形A22NZ-MGM-NBA 形A22NZ-MGA-NBA 形A22NZ-MMM-NBA 形A22NZ-MMA-NBA
照光 透明 赤 形A22NZ-MGM-TRA 形A22NZ-MGA-TRA 形A22NZ-MMM-TRA 形A22NZ-MMA-TRA
透明 緑 形A22NZ-MGM-TGA 形A22NZ-MGA-TGA 形A22NZ-MMM-TGA 形A22NZ-MMA-TGA
透明 黄 形A22NZ-MGM-TYA 形A22NZ-MGA-TYA 形A22NZ-MMM-TYA 形A22NZ-MMA-TYA
透明 白 形A22NZ-MGM-TWA 形A22NZ-MGA-TWA 形A22NZ-MMM-TWA 形A22NZ-MMA-TWA
透明 青 形A22NZ-MGM-TAA 形A22NZ-MGA-TAA 形A22NZ-MMM-TAA 形A22NZ-MMA-TAA
透明 橙 形A22NZ-MGM-TOA 形A22NZ-MGA-TOA 形A22NZ-MMM-TOA 形A22NZ-MMA-TOA

単品（共用）

単品形式

操作部・LED ランプ・取付台・スイッチユニットを別々にご注文できます。セット組み合わせ発注形式では揃わない機種を組み合わせてご使用ください。また、メンテパーツ品としての在庫管理にもご利用ください。

LEDランプ

形状 定格電圧 形式
色 6V AC/DC 12V AC/DC 24V AC/DC 100/110/120V AC 200/220/230/240V AC
csm001045427_lu_1_1 赤 形A22NZ-L-RA 形A22NZ-L-RB 形A22NZ-L-RC 形A22NZ-L-RD 形A22NZ-L-RE
緑 形A22NZ-L-GA 形A22NZ-L-GB 形A22NZ-L-GC 形A22NZ-L-GD 形A22NZ-L-GE
黄 形A22NZ-L-YA 形A22NZ-L-YB 形A22NZ-L-YC 形A22NZ-L-YD 形A22NZ-L-YE
白 形A22NZ-L-WA 形A22NZ-L-WB 形A22NZ-L-WC 形A22NZ-L-WD 形A22NZ-L-WE
青 形A22NZ-L-AA 形A22NZ-L-AB 形A22NZ-L-AC 形A22NZ-L-AD 形A22NZ-L-AE
橙 形A22NZ-L-OA 形A22NZ-L-OB 形A22NZ-L-OC 形A22NZ-L-OD 形A22NZ-L-OE

取付台

形状 形式
csm001045427_lu_2_1 形A22NZ-H-01

スイッチユニット

形状 端子仕様 接点仕様 形式
csm001045427_lu_3_1 ねじ端子台 1NO接点（青） 形A22NZ-S-G1A
1NC接点（橙） 形A22NZ-S-G1B
csm001045427_lu_3_2 プッシュインPlus端子台 1NO接点（青） 形A22NZ-S-P1A
1NC接点（赤） 形A22NZ-S-P1B
csm001045427_lu_3_3 プッシュインPlus端子台 2NO接点（青） 形A22NZ-S-P2A
2NC接点（赤） 形A22NZ-S-P2B
1NO1NC接点（白） 形A22NZ-S-P2C

点灯ユニット

形状 端子仕様 定格電圧 形式
csm001045427_lu_4_1 ねじ端子台 6V AC/DC 形A22NZ-T-A
12V AC/DC 形A22NZ-T-B
24V AC/DC 形A22NZ-T-C
100/110/120V AC 形A22NZ-T-D
200/220/230/240V AC 形A22NZ-T-E
csm001045427_lu_4_2 プッシュインPlus端子台 6V AC/DC 形A22NZ-T-AP
12V AC/DC 形A22NZ-T-BP
24V AC/DC 形A22NZ-T-CP
100/110/120V AC 形A22NZ-T-DP
200/220/230/240V AC 形A22NZ-T-EP

情報更新 : 2024/04/01

商品カテゴリ
