D5B

触覚スイッチ

D5B

多方向からの物体を検出する多用途触覚スイッチ

形式一覧/価格/オンライン購入

※ Web特別価格提供品

リミットスイッチの改善・活用事例はこちら
カートを見る

この商品について

関連情報

情報更新 : 2011/07/11

（単位：mm）

M5タイプ

形D5B-501□

D5B 外形寸法 2

形D5B-502□

D5B 外形寸法 3

形D5B-551□

D5B 外形寸法 4

注1. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. ケースのねじ部は特殊なねじ寸法（ピッチ0.5mm）になっています。
　　　標準タップ加工での取りつけはできませんので、付属ナットで取りつけてください。

M8タイプ

形D5B-801□

D5B 外形寸法 7

形D5B-802□

D5B 外形寸法 8

形D5B-851□

D5B 外形寸法 9

M10タイプ

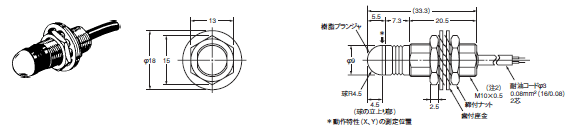

形D5B-101□

D5B 外形寸法 11

形D5B-151□

D5B 外形寸法 12

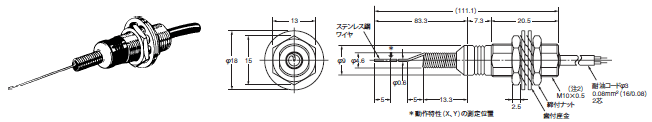

形D5B-102□

D5B 外形寸法 13

形D5B-153□

D5B 外形寸法 14

注1. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. ケースのねじ部は特殊なねじ寸法（ピッチ0.5mm）になっています。
　　　標準タップ加工での取りつけはできませんので、付属ナットで取りつけてください。

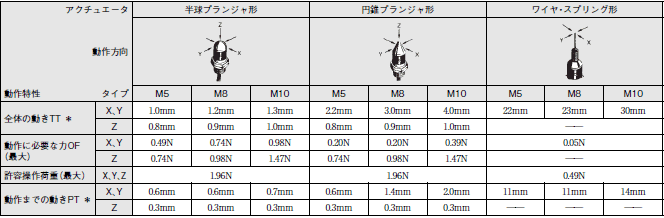

動作特性

D5B 外形寸法 16

＊参考値です。

情報更新 : 2011/07/11
