（単位：mm）
2018/03 受注終了
FZ4シリーズ
画像センサ
※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。
この商品について
関連情報
- 商品カテゴリ共通
- 特設ページ
情報更新 : 2018/02/07
コントローラ
液晶一体タイプ
形FZ4-H110□/-H110□-10
形FZ4-110□/-110□-10
形FZ4-H70□/-H70□-10
形FZ4-70□/-70□-10
形FZ4-H60□/-H60□-10
形FZ4-60□/-60□-10

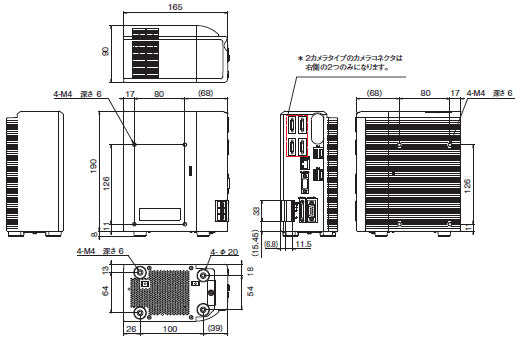

BOXタイプ
形FZ4-H115□/-H115□-10
形FZ4-115□/-115□-10
形FZ4-H75□/-H75□-10
形FZ4-75□/-75□-10
形FZ4-H65□/-H65□-10
形FZ4-65□/-65□-10
形FZ4-L35□/-L35□-10
カメラ
デジタルカメラ（単体）
30万画素カメラ
形FZ-S
形FZ-SC
200万画素カメラ
形FZ-S2M
形FZ-SC2M
ハイスピードカメラ（単体）
形FZ-SH
形FZ-SHC
小型デジタルカメラ（単体）
カメラヘッド

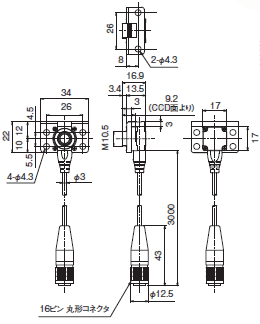

フラットタイプ
形FZ-SF
形FZ-SFC

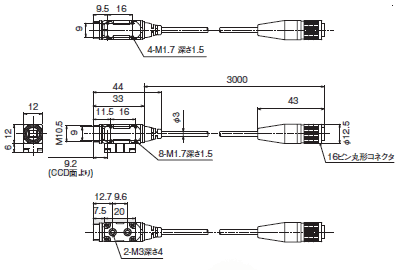

ペンタイプ
形FZ-SP
形FZ-SPC
カメラアンプ
フラットタイプ、ペンタイプ共通
インテリジェントコンパクトカメラ
（掲載の外形寸法図は、2012年12月の設計変更反映済みの製品のものです。）

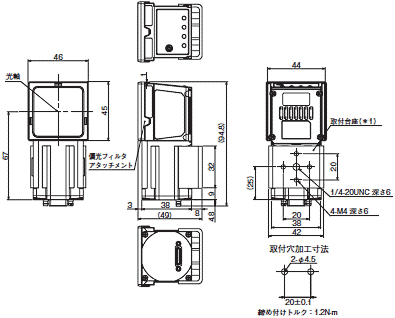

狭視野タイプ、中視野タイプ
形FZ-SQ010F
形FZ-SQ050F
注１． 取付台座は各側面に取付け可能。
広視野タイプ
形FZ-SQ100F（遠距離）
形FZ-SQ100N（近距離）
注１． 取付台座は各側面に取付け可能。
ケーブル
カメラケーブル

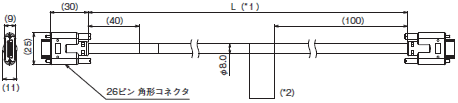

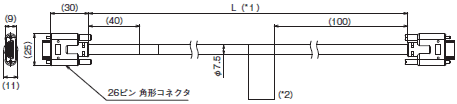

カメラケーブル
形FZ-VS3
耐屈曲カメラケーブル
形FZ-VSB3

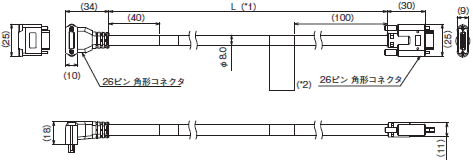

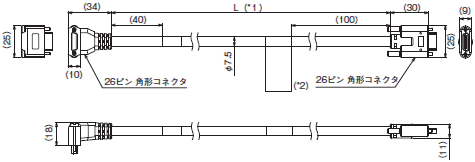

ライトアングルカメラケーブル
形FZ-VSL3
耐屈曲ライトアングルカメラケーブル
形FZ-VSLB3
長距離カメラケーブル
形FZ-VS4

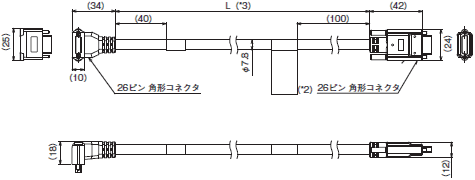

長距離ライトアングルカメラケーブル
形FZ-VSL4
*1 各ケーブルは、2m/3m/5m/10mがあります。
*2 各カメラケーブルには極性があります。
銘板の貼られている側をコントローラに接続してください。
*3 ケーブルは15mです。
*2 各カメラケーブルには極性があります。
銘板の貼られている側をコントローラに接続してください。
*3 ケーブルは15mです。

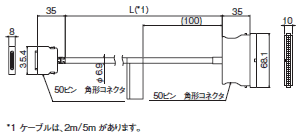

パラレルケーブル
形FZ-VP
形FZ-VPX
モニタケーブル
形FZ-VM
*1 ケーブルは、2m/5m があります。

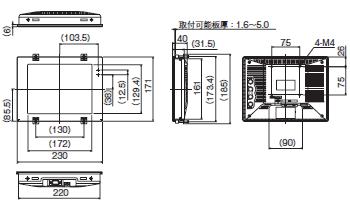

液晶モニタ
形FZ-M08
カメラケーブル延長ユニット
形FZ-VSJ
小型カメラ用接写リング
形FZ-LESR
小型カメラ用レンズ
形FZ-LESシリーズ
情報更新 : 2018/02/07
