S8JX

スイッチング・パワーサプライ(15/30/50/100/150/300/600Wタイプ)

S8JX

使いやすく、シンプルを極めた汎用電源。高調波電流抑制機能付き登場で、さらにシリーズ拡大

形S8JX-Nシリーズ/ P050□□(□)(□)/ P1□0□□(□)(□)は2019年3月受注終了予定

※ Web特別価格提供品

コントロールコンポ編 p.796

選択はカンタン、どちらのタイプ?

装置や制御盤の付加価値を高めるために、いま、お選びいただきたいのは、進化したこの2つの電源です。

(単位:mm)

S8JX-N

本体

正面取りつけタイプ

形S8JX-N015□□(15W)
形S8JX-N015□□C(15W)
形S8JX-N030□□(30W)
形S8JX-N030□□C(30W)

S8JX 外形寸法 4

形S8JX-N050□□(50W)
形S8JX-N050□□C(50W)

S8JX 外形寸法 5

形S8JX-N100□□(100W)
形S8JX-N100□□C(100W)
形S8JX-N15024(150W)
形S8JX-N15024C(150W)
形S8JX-N15048(150W)
形S8JX-N15048C(150W)

S8JX 外形寸法 6

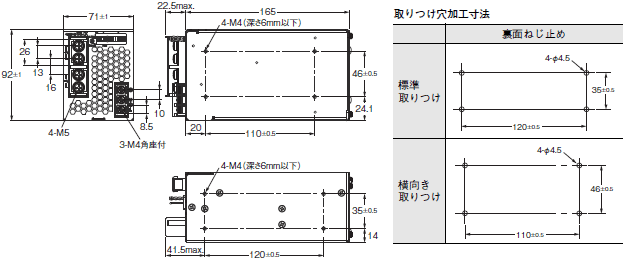

形S8JX-N15005(150W)
形S8JX-N15005C(150W)

S8JX 外形寸法 7

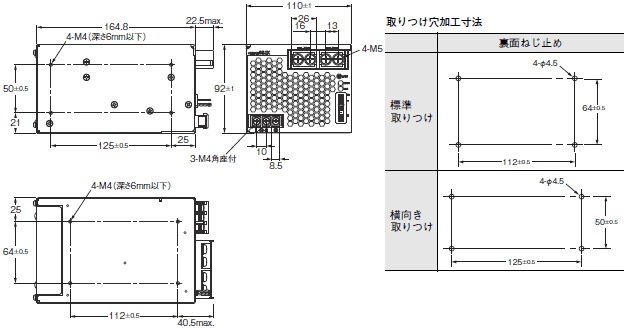

形S8JX-N15012(150W)
形S8JX-N15012C(150W)

S8JX 外形寸法 8

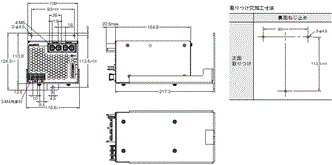

形S8JX-N30005□(300W)
形S8JX-N30012□(300W)

S8JX 外形寸法 9

形S8JX-N30024□(300W)
形S8JX-N30048□(300W)

S8JX 外形寸法 10

形S8JX-N60005□(600W)
形S8JX-N60012□(600W)

S8JX 外形寸法 11

形S8JX-N60024□(600W)
形S8JX-N60048□(600W)

S8JX 外形寸法 12

正面取りつけタイプ付属取りつけ金具(A)

15W/30W/50W/100W/150Wタイプ用(付属)

正面取りつけ金具(形S82Y-J00F)

S8JX 外形寸法 15

正面取りつけ方法

付属の取付金具を下図のように仮取りつけし、電源(a:角穴部)を金具(b:ひっかけ部)にひっかけた後ねじ(取りつけ金具を取りつけているねじ2本)を増締めし、固定してください。

注. 取りつけねじは付属されていません。

S8JX 外形寸法 16

300W/600Wタイプ用(付属) 注1

正面取りつけ金具(形S82Y-J30F)

*1個で左右1セット

S8JX 外形寸法 19

注1. 形S8JX-N□□□□□N(取りつけ金具なしタイプ)には付属していません。

S8JX 外形寸法 20

取りつけ金具別売品

30W/50W/100W/150W/300W/600Wタイプ用(別売)

取りつけ金具A
形S82Y-JX05B

S8JX 外形寸法 23

使用ねじ
A:付属品(2ヶ所)
  必ず付属品のねじをご使用ください。
  取りつけねじ締め付けトルク(推奨) 0.49N・m
B:M3(2ヶ所)

取りつけ金具B
形S82Y-JX10B

S8JX 外形寸法 24

使用ねじ
A:付属品(2ヶ所)
  必ず付属品のねじをご使用ください。
  取りつけねじ締め付けトルク(推奨) 0.49N・m
B:M4(2ヶ所)

取りつけ金具C
形S82Y-JX15B

S8JX 外形寸法 25

使用ねじ
A:付属品(2ヶ所)
  必ず付属品のねじをご使用ください。
  取りつけねじ締め付けトルク(推奨) 0.49N・m
B:M4(2ヶ所)

取りつけ金具D
形S82Y-JX15F

S8JX 外形寸法 26

使用ねじ
A:付属品(2ヶ所)
  必ず付属品のねじをご使用ください。
  取りつけねじ締め付けトルク(推奨) 0.49N・m
B:M4(2ヶ所)

取りつけ金具E
形S82Y-JX03B

S8JX 外形寸法 27

使用ねじ
A:付属品(2ヶ所)
  必ず付属品のねじをご使用ください。
  取りつけねじ締め付けトルク(推奨) 0.49N・m
B:M3(2ヶ所)

取りつけ金具F
形S82Y-JX30B

S8JX 外形寸法 28

使用ねじ
A:付属品(4ヶ所)
  必ず付属品のねじをご使用ください。
B:M4(4ヶ所)
  ねじの長さは金具(厚み3.2mm)より突き出さないようなものを選定してください。

取りつけ金具G
形S82Y-JX30F

S8JX 外形寸法 29

A:付属品(4ヶ所)
  必ず付属品のねじをご使用ください。
注. 背面の通風のため、本体は取りつけ面から21.6mm前方に出ます。

取りつけ金具H
形S82Y-JX60B

S8JX 外形寸法 30

使用ねじ
A:付属品(4ヶ所)
  必ず付属品のねじをご使用ください。
B:M4(4ヶ所)
  ねじの長さは金具(厚み3.2mm)より突き出さないようなものを選定してください。
  (金具本体には8ヶ所ありますが、使用するのは4ヶ所になります。)

取りつけ金具I
形S82Y-JX60F

S8JX 外形寸法 31

使用ねじ
A:付属品(4ヶ所)
  必ず付属品のねじをご使用ください。
注. 背面の通風のため、本体は取りつけ面から23.6mm前方に出ます。

本体

DINレール取りつけタイプ

形S8JX-N015□□D(15W)
形S8JX-N015□□CD(15W)
形S8JX-N030□□D(30W)
形S8JX-N030□□CD(30W)

S8JX 外形寸法 34

形S8JX-N050□□D(50W)
形S8JX-N050□□CD(50W)

S8JX 外形寸法 35

形S8JX-N100□□D(100W)
形S8JX-N100□□CD(100W)
形S8JX-N15024D(150W)
形S8JX-N15024CD(150W)
形S8JX-N15048D(150W)
形S8JX-N15048CD(150W)

S8JX 外形寸法 36

形S8JX-N15005D(150W)
形S8JX-N15005CD(150W)

S8JX 外形寸法 37

形S8JX-N15012D(150W)
形S8JX-N15012CD(150W)

S8JX 外形寸法 38

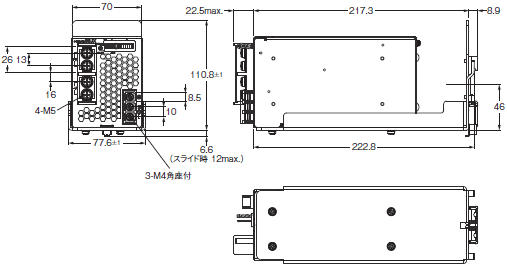

形S8JX-N30005CD(300W)
形S8JX-N30012CD(300W)

S8JX 外形寸法 39

注. 300WタイプをDINレール取りつけする場合は、鉄製DINレールをお使いください。

形S8JX-N30024CD(300W)
形S8JX-N30048CD(300W)

S8JX 外形寸法 40

注. 300WタイプをDINレール取りつけする場合は、鉄製DINレールをお使いください。

レール取りつけ用別売品

支持レール(アルミ製)
形PFP-100N
形PFP-50N

S8JX 外形寸法 42

支持レール(アルミ製)
形PFP-100N2

S8JX 外形寸法 43

止め金具(エンドプレート)
形PFP-M

S8JX 外形寸法 44

注1. 振動・衝撃のかかる可能性のある場合は、アルミの磨耗による金属くずが発生する恐れがありますので、鉄製DINレールをお使いください。
注2. 製品が横すべりをするような場合は、エンドプレート(形PFP-M)を本体の両端に取りつけてください。

S8JX-P

本体

正面取りつけタイプ

形S8JX-P050□□(50W)
形S8JX-P050□□C(50W)

S8JX 外形寸法 49

形S8JX-P100□□(100W)
形S8JX-P100□□C(100W)
形S8JX-P15012(150W)
形S8JX-P15012C(150W)
形S8JX-P15024(150W)
形S8JX-P15024C(150W)
形S8JX-P15048(150W)
形S8JX-P15048C(150W)

S8JX 外形寸法 50

形S8JX-P15005(150W)
形S8JX-P15005C(150W)

S8JX 外形寸法 51

形S8JX-P300□□C(300W)

S8JX 外形寸法 52

形S8JX-P300□□N(300W)

S8JX 外形寸法 53

形S8JX-P600□□C(600W)

S8JX 外形寸法 54

形S8JX-P600□□N(600W)

S8JX 外形寸法 55

DINレール取りつけタイプ

形S8JX-P050□□D(50W)
形S8JX-P050□□CD(50W)

S8JX 外形寸法 57

形S8JX-P100□□D(100W)
形S8JX-P100□□CD(100W)
形S8JX-P15012D(150W)
形S8JX-P15012CD(150W)
形S8JX-P15024D(150W)
形S8JX-P15024CD(150W)
形S8JX-P15048D(150W)
形S8JX-P15048CD(150W)

S8JX 外形寸法 58

形S8JX-P15005D(150W)
形S8JX-P15005CD(150W)

S8JX 外形寸法 59

形S8JX-P300□□CD(300W)

S8JX 外形寸法 60

注. 300WタイプをDINレール取りつけする場合は、鉄製DINレールをお使いください。

形S8JX-P600□□CD(600W)

S8JX 外形寸法 61

注. 600WタイプをDINレール取りつけする場合は、鉄製DINレールをお使いください。

正面取りつけタイプ付属取りつけ金具(A)

50W/100W/150Wタイプ用(付属)

正面取りつけ金具(形S82Y-J00F)

S8JX 外形寸法 64

正面取りつけ方法

付属の取付金具を右図のように仮取りつけし、電源(a:角穴部)を金具(b:ひっかけ部)にひっかけた後ねじ(取りつけ金具を取りつけているねじ2本)を増締めし、固定してください。

注. 取りつけねじは付属されていません。

S8JX 外形寸法 65

レール取りつけ用別売品

支持レール(アルミ製)
形PFP-100N
形PFP-50N

S8JX 外形寸法 67

支持レール(アルミ製)
形PFP-100N2

S8JX 外形寸法 68

止め金具(エンドプレート)
形PFP-M

S8JX 外形寸法 69

注1. 振動・衝撃のかかる可能性のある場合は、アルミの磨耗による金属くずが発生する恐れがありますので、鉄製DINレールをお使いください。
 2. 製品が横すべりをするような場合は、エンドプレート(形PFP-M)を本体の両端に取りつけてください。
