E5AK

サーマックK デジタル調節計

E5AK

CEマーキングに適合したグローバルなデジタル調節計

形式一覧/価格/オンライン購入

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

カートを見る

この商品について

関連情報

情報更新 : 2009/04/20

定格

形式形E5AK形E5AK-P形E5AK-T形E5AK-TP
電源電圧AC100～240Vタイプ：
AC100～240V、50/60Hz		AC100～240Vタイプ ： AC100～240V、 50/60Hz
許容電圧変動範囲電源電圧の85～110％
消費
電力		AC100～
240Vタイプ		16VA
入力熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ
白金測温抵抗体 ： JPt100、 Pt100
電流入力 ： 4～20mA、 0～20mA
電圧入力 ： 1～5V、 0～5V、 0～10V
入力インピーダンス電流入力 ： 150Ω、
電圧入力 ： 1MΩ以上（形ES2-HBを接続する際は1 ： 1接続でご使用ください。）
制御出力機種または出力ユニット
による（「出力定格およ
び性能」参照）		リレー出力 ：
オープン、 クローズ
1a AC250V 1A
（インラッシュ電流を
含む） ＊1		機種または出力ユニット
による（「出力定格およ
び性能」参照）		リレー出力 ：
オープン、クローズ
1a AC250V 1A
（インラッシュ電流を
含む）
電気的寿命 ：
10万回以上 ＊1
補助出力1a AC250V 3A（抵抗負荷）
制御方式ON/OFFまたは2自由
度PID（オートチューニ
ング付き）		2自由度PID
（オートチューニング
付き）		ON/OFFまたは2自由
度PID（オートチューニ
ング付き） ＊2		2自由度PID
（オートチューニング
付き） ＊2
設定方式前面キーによるデジタル設定
指示方式7セグメントデジタル表示およびLED表示　文字高さ PV ： 15mm、 SV ： 10.5mm
ポテンショメータ入力−100Ω～2.5kΩ−100Ω～2.5kΩ
制御
出力		リレー出力出力ユニット方式
（ご使用時には別売の
出力ユニットをつけて
ください）		−出力ユニット方式
（ご使用時には別売の
出力ユニットをつけて
ください）		−
電圧出力
リニア
電圧出力
電流出力
イベント
入力		有接点ON ： 1kΩ以下、 OFF ： 100kΩ以上
無接点ON ： 残留電圧1.5V以下、 OFF ： 漏れ電流0.1mA以下
伝送出力4～20mA　許容負荷インピーダンス ： 600Ω以下　分解能 ： 約2600
リモートSP入力電流入力 ： 4～20mA
（入力インピーダンス150Ω）		−
CT入力専用CT（形E54-CT1
または形E54-CT3）を
接続		−専用CT（形E54-CT1
または形E54-CT3）を
接続		−
その他の機能マニュアル出力、加熱
冷却制御、目標値リ
ミッタ、ループ断線警報、
操作量リミット、
操作量変化率リミット、
入力デジタルフィルタ、
入力補正、ラン/
ストップ、プロテクト、
スケーリング等		マニュアル出力、
目標値リミッタ、
SPランプ、操作量
変化率リミット、入力
デジタルフィルタ、
入力補正、ラン/
ストップ、プロテクト、
スケーリング等		マニュアル出力、
加熱冷却制御、目標
値リミッタ、ループ断
線警報、操作量
リミット、操作量変化
率リミット、入力デジ
タルフィルタ、入力
補正、ラン/ストップ、
プロテクト、
スケーリング等		マニュアル出力、
目標値リミッタ、操
作量変化率リミット、
入力デジタルフィル
タ、入力補正、ラン/
ストップ、プロテクト、
スケーリング等
使用周囲温度−10～＋55℃（ただし、 氷結および結露しないこと）　3年保証時 ： −10～＋50℃
使用周囲湿度相対湿度35～85％
保存温度−25～＋65℃（ただし、 氷結および結露しないこと）

注. インバータの出力を電源として使用しないでください。
＊1. 制御出力はすべて、入力回路と電気的に絶縁されています。
＊2. 形E5AK-T/-TPにはファジィセルフチューニングは搭載されていません。

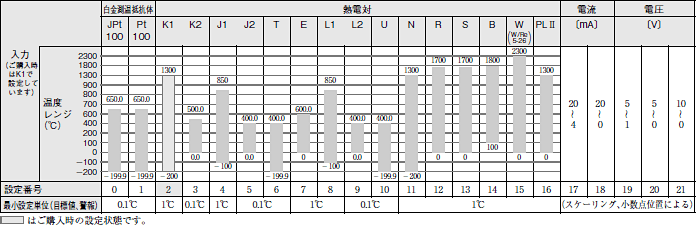

入力レンジ

白金測温抵抗体／熱電対／電流／電圧

E5AK 定格/性能 6

性能

形式形E5AK形E5AK-P形E5AK-T形E5AK-TP
指示精度熱電対 ：（ 指示値の±0.3％または±1℃の大きい方）±1ディジット以下 ＊1
白金測温抵抗体 ：（ 指示値の±0.2％または±0.8℃の大きい方）±1ディジット以下
アナログ入力 ： ±0.2％FS±1ディジット以下
伝送出力精度±0.3％FS以下
温度の影響
周囲温度が0～23～
55℃と変化したとき		＜Pt100、JPt100＞
　±1％PVまたは±2℃の大きい方±1ディジット以下
＜熱電対R、S、B、W＞
　±1％PVまたは±10℃の大きい方±1ディジット以下
＜その他の熱電対K1、K2、J1、J2、E、N、T、L1、L2、U、PLII＞
　±1％PVまたは±4℃の大きい方±1ディジット以下
＜アナログ入力（電流、電圧、リモートSP入力）＞
　±1%FS±1ディジット以下
電圧の影響
定格電圧の−15～
＋10%で変動したとき
調節感度0.01～99.99％FS（0.01％FS単位）
比例帯（P）0.1～999.9％FS（0.1％FS単位）
積分時間（I ）0～3999s（1s単位）1～3999s（1s単位）0～3999s（1s単位）
微分時間（D）0～3999s（1s単位）
制御周期1～99s（1s単位）−1～99s（1s単位）−
マニュアルリセット値0.0～100.0％
（0.1％単位）		−0.0～100.0％
（0.1％単位）		−
警報設定範囲−1999～9999または−199.9～999.9（小数点位置は入力種別および小数点位置設定による）
設定時間（1ステップ）−0～99時間59分または0～99分59秒
プログラ
ム容量		パターン数−8 ＊2
ステップ数−16ステップ（1パターンにつき）
プログラム方法−時間設定（折点）方式または傾き設定方式
時間精度−設定値の±0.2％±500ms（傾きの設定
方式のランプステップ時は傾き設定時間
単位を設定値とする）
サンプリング周期温度入力 ： 250ms
電流・電圧入力 ： 100ms ＊3　
副入力 ： 1s ＊4		温度入力 ： 250ms
電流・電圧入力 ： 100ms ＊5
副入力 ： 1s ＊6		温度入力 ： 250ms
電流・電圧入力 ： 100ms ＊7
副入力 ： 1s ＊8		温度入力 ： 250ms
電流・電圧入力 ： 100ms
副入力 ： 1s
信号源抵抗の影響熱電対（K、 J、 T、 E、 L、 N、 U） ： 0.1℃（0.2°F）/Ω以下（100Ω以下）
熱電対（B、 R、 S） ： 0.2℃（0.4°F）/Ω以下（100Ω以下）
白金測温抵抗体 ： 0.4℃（0.8°F）/Ω以下（10Ω以下）
出力リレー寿命−電気的：10万回以上−電気的：10万回以上
絶縁抵抗20MΩ以上（DC500Vメガにて）
耐電圧AC2,000V 50/60Hz 1min（異極充電部端子）
振動誤動作10～55Hz 20m/s2 3軸方向 10min
耐久10～55Hz 片振幅0.75mm 3軸方向 2h
衝撃誤動作100m/s2 3軸方向 各3回
耐久300m/s2 3軸方向 各3回
質量本体 ： 約450g　取りつけ金具：約65g
保護構造前面 ： NEMA4屋内用（IP66相当）、 リアケース ： IP20、 端子部 ： IP00
メモリ保護不揮発性メモリ（書込回数 ： 10万回）
EMC静電気放電イミュニティ：IEC61000-4-2：4kV 接触放電、8kV 気中放電
電界強度イミュニティ：IEC61000-4-3：10V/m（振幅変調、80MHz-1GHz）
バーストノイズイミュニティ：IEC61000-4-4：2kV 電源ライン、1kV 入出力信号ライン
サージイミュニティ：IEC61000-4-5：
1kV ノーマルモード（電源ライン、出力ライン）、2kV コモンモード（電源ライン、出力ライン）
伝導性妨害イミュニティ：IEC61000-4-6：3V（0.15-80MHz）
電圧ディップ/電断イミュニティ：IEC61000-4-11：0.5周期/100％（定格電圧）
放射妨害電界強度：EN61326 Class A
雑音端子電圧：EN61326 Class A
認証規格UL61010C-1（レコグニション対応）
CSA C22.2 No.61010-1
適合規格EN 61010-1 ： 2001
IEC 61010-1 ： 2001

＊1. K1、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。R、Sの200℃以下は±3℃±1ディジット以下。
　　　Wは（指示値の±0.3％または±3℃の大きい方）±1ディジット以下。PLⅡは（指示値の±0.3％または±2℃の大きい方）±1ディジット以下。
＊2. 外部からのパターン切換えはイベント入力を使用します。
　　　パターン切換えに割付けられたイベント入力の数により、外部から切換え可能なパターン数は次のようになります。

割付イベント入力数外部切替可能パターン数
12
24
38

＊3. CT入力、リモートSP入力を割付けられた場合には、サンプリング周期は250msになります。
＊4. 副入力：CT入力、リモートSP入力
＊5. リモートSP入力を割付けられた場合には、サンプリング周期は250msになります。
＊6. 副入力：リモートSP入力、ポテンショメータ
＊7. CT入力を割付けられた場合には、サンプリング周期は250msになります。
＊8. 副入力：CT入力

通信性能

（詳細は別冊「サーマックK ユーザーズマニュアル」をご参照ください）

通信タイプRS-232C、 RS-422、 RS-485
通信方式半二重
同期方式調歩同期（非同期式）
伝送速度1200/2400/4800/9600/19200bps
伝送コードASCII
通信項目調節計への書き込み目標値、 警報値、リモート/ローカル切替、ラン/ストップ切替 他
調節計からの読出し現在値、 操作量、 目標値、 警報値 他

注1. 通信用ケーブル、コネクタについては下記を参考の上、準備ください。
　　　・ケーブル最大延長距離
　　　　RS-232C：15m
　　　　RS-422/RS-485：500m
注2. RS-422/RS-485の場合はホストコンピュータを含めて32台まで接続可能。

出力ユニット（別売）定格 （形E5AK/E5AK-T）

種類形式定格および性能
オン・オフリレー形E53-RAC250V 5A（抵抗負荷）
SSR形E53-SAC75～250V 1A（抵抗負荷）
漏れ電流 1.5ｍA以下
電圧形E53-QDC12V 40mA NPNタイプ（短絡保護回路付き）
形E53-Q3DC24V 20mA NPNタイプ（短絡保護回路付き）
形E53-Q4DC24V 20mA PNPタイプ（短絡保護回路付き）
リニア電流形E53-C3DC4～20mA（負荷600Ω以下） 分解能 ： 約2600
形E53-C3DDC0～20mA（負荷600Ω以下） 分解能 ： 約2600
電圧形E53-V34DC0～10V（負荷1kΩ以上） 分解能 ： 約2600
形E53-V35DC0～5V（負荷1kΩ以上） 分解能 ： 約2600

電流検出器（CT）（別売）定格 （形E5AK/E5AK-T）

耐電圧AC1,000V（1min）
耐振動50Hz、98m/s2
質量約11.5g（形E54-CT1）、約50g（形E54-CT3）
付属品（形E54-CT3のみ）接触子（2個）、プラグ（2個）

出力ユニット（別売）性能

リレー出力ユニット電気的寿命10万回以上

ヒータ断線警報の性能

最大ヒータ電流単相 AC50A ＊1
ヒータ電流値指示精度±5％FS±1ディジット以下
ヒータ断線警報設定範囲0.1～49.9A（0.1A単位） ＊2
検出最小ON時間190ms ＊3

＊1. 三相ヒータの断線検出をする場合、形K2CU-F□□A-□GS（ゲート入力端子付き）をご使用ください。
＊2. 0.0Aに設定するとヒータ断線警報は常にOFFとなり、50.0Aに設定すると常にONとなります。
＊3. 制御出力のON時間が190ms未満のときは、ヒータの断線検出とヒータ電流値の測定は行いません。
