D4GL, D4GL-SK10-LK□

小形電磁ロック・セーフティドアスイッチ／スライドキーユニット

D4GL, D4GL-SK10-LK□

狭いスペースに取り付けやすい縦形電磁ロックスイッチ

形式一覧/価格/オンライン購入

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

セーフティドアスイッチの改善・活用事例はこちら
カートを見る

この商品について

関連情報

情報更新 : 2017/02/27

（単位：mm）

外形寸法／動作特性

本体

形D4GL-□□□□-A

D4GL, D4GL-SK10-LK□ 外形寸法 3

形D4GL-□□□□-A4

D4GL, D4GL-SK10-LK□ 外形寸法 4

操作キー

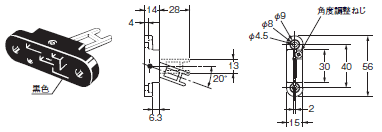

形D4DS-K1

D4GL, D4GL-SK10-LK□ 外形寸法 6

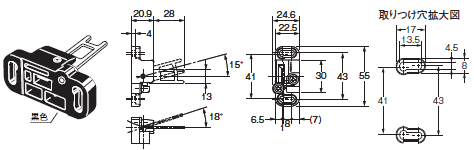

形D4DS-K2

D4GL, D4GL-SK10-LK□ 外形寸法 7

形D4DS-K3

D4GL, D4GL-SK10-LK□ 外形寸法 8

形D4DS-K5

D4GL, D4GL-SK10-LK□ 外形寸法 9

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。

スライドキーユニット

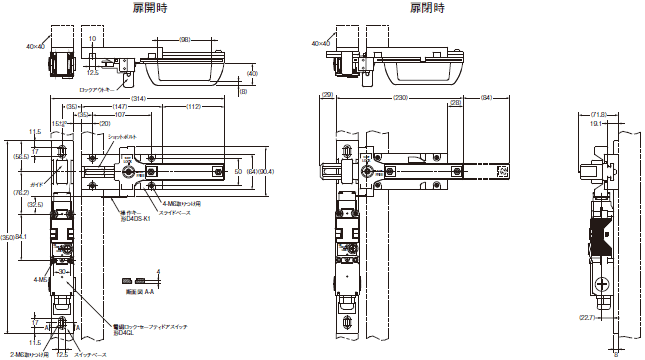

形D4GL-SK10-LK

D4GL, D4GL-SK10-LK□ 外形寸法 12

形D4GL-SK10-LKH

D4GL, D4GL-SK10-LK□ 外形寸法 13

操作キー取りつけ時

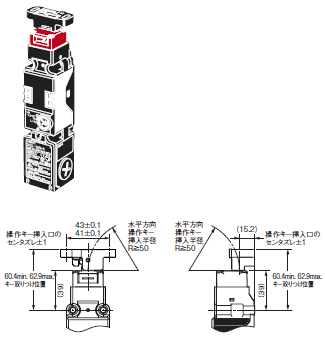

形D4GL＋形D4DS-K1
正面操作キー挿入口使用時

D4GL, D4GL-SK10-LK□ 外形寸法 15

形D4GL＋形D4DS-K1
正面操作キー挿入口使用時

D4GL, D4GL-SK10-LK□ 外形寸法 16

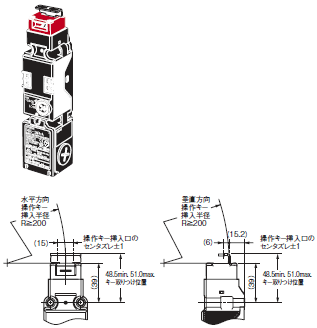

形D4GL＋形D4DS-K2
正面操作キー挿入口使用時

D4GL, D4GL-SK10-LK□ 外形寸法 17

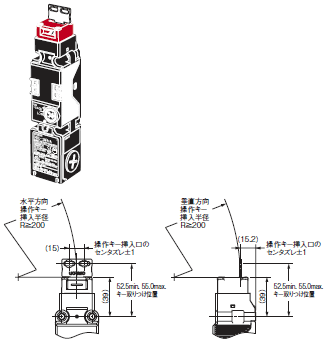

形D4GL＋形D4DS-K2
上面操作キー挿入口使用時

D4GL, D4GL-SK10-LK□ 外形寸法 18

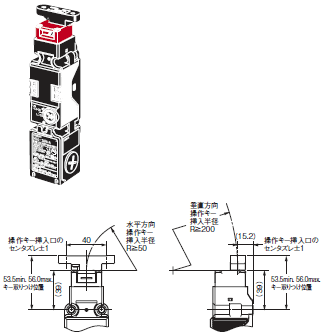

形D4GL＋形D4DS-K3
正面操作キー挿入口使用時

D4GL, D4GL-SK10-LK□ 外形寸法 19

形D4GL＋形D4DS-K3
上面操作キー挿入口使用時

D4GL, D4GL-SK10-LK□ 外形寸法 20

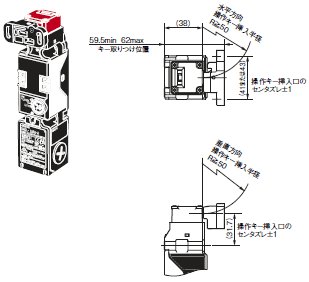

形D4GL＋形D4DS-K5
正面操作キー挿入口使用時

D4GL, D4GL-SK10-LK□ 外形寸法 21

形D4GL＋形D4DS-K5
上面操作キー挿入口使用時

D4GL, D4GL-SK10-LK□ 外形寸法 22
