A3S
照光押ボタンスイッチ（角胴形）
胴体長40mm、角胴シリーズ
一部商品は2021年3月、2022年3月、形A3SAおよびA3SJの一部商品は2024年3月受注終了
※ Web特別価格提供品
この商品について
関連情報
- 商品カテゴリ共通
情報更新 : 2020/11/24
外形寸法は、スイッチ出力数2の場合です。

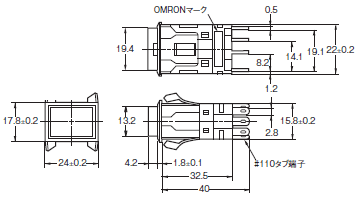

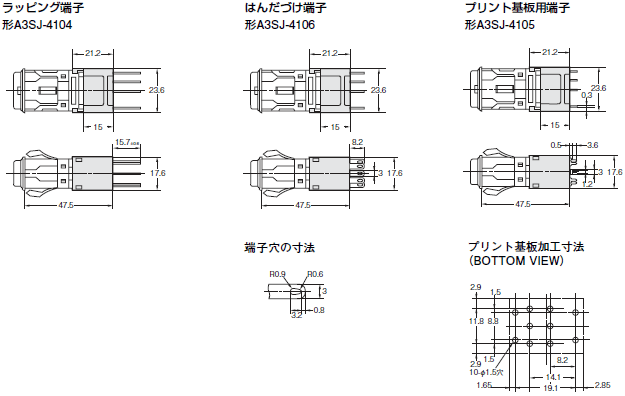

長方形／A3SJ

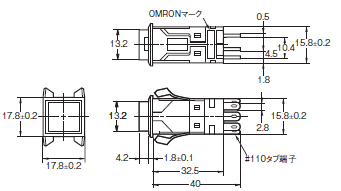

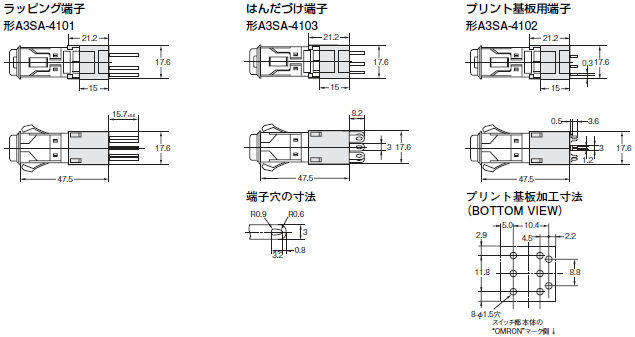

正方形／形A3SA
注. 上記外形寸法図中、指定のない部分の寸法交差は±0.4mmです。取りつけパネルの板厚は1～4mmです。
アクセサリ（装着時）寸法
彫刻板
引き抜き工具
注. 材質はステンレス鋼を使用しています。

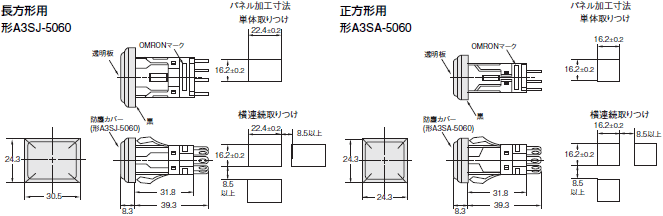

ソケット装着時の寸法
長方形用
注. 指定のない部分の寸法公差は±0.4mmです。
正方形用

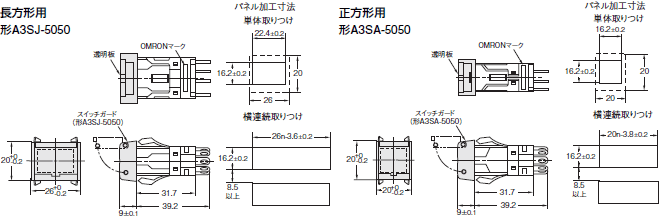

スイッチ・ガード取りつけ時の寸法
防塵カバー取りつけ時の寸法
注1. 取りつけパネルの厚さはt＝1.0～3.3mmです。
2. 指定のない部分の寸法公差は±0.4mmです。
