M16
表示灯(丸胴形φ16)
丸胴形φ16シリーズ
形M165-JA-12D/JY-5D、形M16-JG-5D-Sは2025年3月受注終了予定。一部商品は2023年3月、2024年3月受注終了
※ Web特別価格提供品
この商品について
関連情報
- 商品カテゴリ共通
情報更新 : 2024/04/01

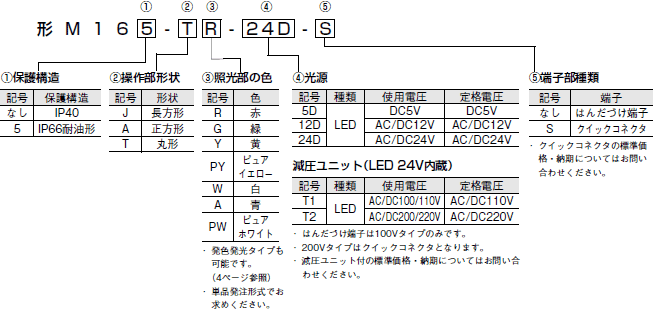

形式構成
形式基準
種類
セット組み合わせ形式
照光部・ランプ部・ケース部・ソケット部をセットにしてお届けします。
組み合わせできない形式もあります。詳しくはお問い合わせください。
形M16-J 長方形
はんだづけ端子
| 形状 | 保護構造 | IP40 | IP66耐油形 | 照光部の色
記号（色）＊1 |
|
|---|---|---|---|---|---|
| 照光方法 | |||||
| 長方形
（形M16-Ｊ）  |
LED
（減圧 ユニット なし） |
DC 5V | 形M16-J①-5D | 形M165-J①-5D | Ｒ（赤） Ｙ（黄）
Ｇ（緑） A（青） Ｗ（白） PY（ピュアイエロー） PW（ピュアホワイト） |
| AC/DC12V | 形M16-J①-12D | 形M165-J①-12D | |||
| AC/DC24V | 形M16-J①-24D | 形M165-J①-24D | |||
＊1. 形式①の部分に記載の記号が入ります。
形M16-A 正方形
はんだづけ端子
| 形状 | 保護構造 | IP40 | IP66耐油形 | 照光部の色
記号（色）＊1 |
|
|---|---|---|---|---|---|
| 照光方法 | |||||
| 正方形
（形M16-A）  |
LED
（減圧 ユニット なし） |
DC 5V | 形M16-A①-5D | 形M165-A①-5D | Ｒ（赤） Ｙ（黄）
Ｇ（緑） A（青） Ｗ（白） PY（ピュアイエロー） PW（ピュアホワイト） |
| AC/DC12V | 形M16-A①-12D | 形M165-A①-12D | |||
| AC/DC24V | 形M16-A①-24D | 形M165-A①-24D | |||
＊1. 形式①の部分に記載の記号が入ります。
形M16-T 丸形
はんだづけ端子
| 形状 | 保護構造 | IP40 | IP66耐油形 | 照光部の色
記号（色）＊1 |
|
|---|---|---|---|---|---|
| 照光方法 | |||||
| 丸形
（形M16-T）  |
LED
（減圧 ユニット なし） |
DC 5V | 形M16-T①-5D | 形M165-T①-5D | Ｒ（赤） Ｙ（黄）
Ｇ（緑） A（青） Ｗ（白） PY（ピュアイエロー） PW（ピュアホワイト） |
| AC/DC12V | 形M16-T①-12D | 形M165-T①-12D | |||
| AC/DC24V | 形M16-T①-24D | 形M165-T①-24D | |||
注. ネオンランプはセット組合せ発注形式はありません。単品発注形式でお求めください。
＊1. 形式①の部分に記載の記号が入ります。
ユニット形式
照光部とケース部を組み合わせてお届けします。
照光部ユニット
| 形状 | 分類 | 形式 | |
|---|---|---|---|
 |
IP40 | 長方形（2方向ガード） | 形A16-J□M |
| 正方形（2方向ガード） | 形A16-A□M | ||
| 丸形（突形） | 形A16-T□M | ||
| IP66耐油形 | 長方形（2方向ガード） | 形A165-J□M | |
| 正方形（2方向ガード） | 形A165-A□M | ||
| 丸形（突形） | 形A165-T□M | ||
①の中に下記記号が入ります。
| 記号 | 色 | 備考 |
|---|---|---|
| R | 赤 | LED専用 |
| Y | 黄 | |
| PY | ピュアイエロー | |
| A | 青 | |
| W | 白＊ | |
| GY | 緑 |
＊LEDの発光色が白またはピュアホワイトの場合に使用します。
ソケット部ユニット（LED）
| 形状 | 分類 | 形式 |
|---|---|---|
 |
はんだづけ端子 | 形M16-①-② |
減圧照光付ソケット部ユニット（はんだづけ端子）
| 形状 | 分類 | 形式 |
|---|---|---|
 |
AC/DC100/110V | 形M16-①-T1 |
注. 内蔵LEDはAC/DC24Vです。
クイックコネクタ ソケット部ユニット
| 形状 | 分類 | 形式 | ||
|---|---|---|---|---|
 |
照光 | 減圧照光機能なし | 形M16-①-②-S | |
| 減圧照光機能あり
注. |
AC/DC 100/110V | 形M16-①-T1-S | ||
| AC/DC 200/220V | 形M16-①-T2-S | |||
注. 100Vタイプおよび200VタイプともLEDはAC/DC24Vが内蔵されています。
①②の中に下記記号が入ります。
①
| 記号 | 色 |
|---|---|
| R | 赤 |
| Y | 黄 |
| A | 青 |
| W | 白 |
| G | 緑 |
②
| 記号 | 種類 | 使用電圧 |
|---|---|---|
| 5D | LED | DC5V |
| 12D | AC/DC12V | |
| 24D | AC/DC24V |
単品形式
照光部・ランプ部・ケース部・ソケット部を別々にご注文できます。セット組み合わせ発注形式では揃わない機種を組み合わせてご使用ください。また、メンテパーツ品としての在庫管理にもご利用ください。
照光部
LED用
| シール性 | IP40 | IP66耐油形 | ||||
|---|---|---|---|---|---|---|
| 形状 | 長方形
 |
正方形
 |
丸形
 |
長方形
|
正方形
|
丸形
|
| 操作部の色 | ||||||
| 赤 | 形A16L-JR | 形A16L-AR | 形A16L-TR | 形A165L-JR | 形A165L-AR | 形A165L-TR |
| 黄 | 形A16L-JY | 形A16L-AY | 形A16L-TY | 形A165L-JY | 形A165L-AY | 形A165L-TY |
| ピュアイエロー | 形A16L-JPY | 形A16L-APY | 形A16L-TPY | 形A165L-JPY | 形A165L-APY | ― |
| 緑 | 形A16L-JGY | 形A16L-AGY | 形A16L-TGY | 形A165L-JGY | 形A165L-AGY | 形A165L-TGY |
| 白 ＊ | 形A16L-JW | 形A16L-AW | 形A16L-TW | 形A165L-JW | 形A165L-AW | 形A165L-TW |
| 青 | 形A16L-JA | 形A16L-AA | 形A16L-TA | 形A165L-JA | 形A165L-AA | 形A165L-TA |
＊LEDの発光色が白またはピュアホワイトの場合に使用します。
ランプ部
LED
| 使用電圧 | 高輝度  |
||
|---|---|---|---|
| 発光色 | DC5V | AC/DC12V | AC/DC24V |
| 赤 | 形A16-5DSR | 形A16-12DSR | 形A16-24DSR |
| 黄 | 形A16-5DSY | 形A16-12DSY | 形A16-24DSY |
| 緑 | 形A16-5DSG | 形A16-12DSG | 形A16-24DSG |
| 白＊ | 形A16-5DSW | 形A16-12DSW | 形A16-24DSW |
| 青 | 形A16-5DA | 形A16-12DA | 形A16-24DA |
| ピュアホワイト | 形A16-5DPW | 形A16-12DPW | 形A16-24DPW |
＊照光部の色が白色またはピュアイエローの場合に使用します。
ケース部
| 形状 | 分類 | 形式 | |
|---|---|---|---|
 |
IP40 | 長方形 | 形A16-CJM |
| 正方形 | 形A16-CAM | ||
| 丸形 | 形A16-CTM | ||
| IP66耐油形 | 長方形 | 形A165-CJM | |
| 正方形 | 形A165-CAM | ||
| 丸形 | 形A165-CTM | ||
ソケット部
| 形状 | 分類 | 形式 | ||
|---|---|---|---|---|
はんだづけ端子 |
はんだづけ端子 | 形M16-0 | ||
| プリント基板端子 | 形M16-0P | |||
| クイックコネクタ | 形M16-S | |||
| はんだづけ端子 | 減圧照光 | 100V | 形M16-T1 | |
| クイックコネクタ | 100V | 形M16-T1-S | ||
| 200V | 形M16-T2-S | |||
