ソリッドステート・リレー
商品分類 |
リレー同一形状ソリッドステート・リレー |
---|---|
ゼロクロス機能 |
なし |
動作表示灯 |
なし |
定格入力電圧 |
DC12V |
定格負荷電圧 |
DC4~24V |
負荷電流 |
0.01~1A |
端子構造 |
プリント基板端子 |
情報更新 : 2024/02/28
商品分類 | リレー同一形状ソリッドステート・リレー | |
---|---|---|
絶縁方式 | フォト・カプラ | |
ゼロクロス機能 | なし | |
動作表示灯 | なし | |
端子構造 | プリント基板端子 | |
取りつけ方法 | プリント基板取りつけ、ソケット | |
入力 | 定格入力電圧 | DC12V | 使用電圧範囲 | DC9.6~14.4V | 入力インピーダンス | 1.5kΩ±20% | 動作電圧 | DC9.6V以下 | 復帰電圧 | DC1V以上 |
出力 | 定格負荷電圧 | DC4~24V | 負荷電圧範囲 | DC3~26V | 負荷電流 | 0.01~1A | サージオン電流耐量 | 3A (10ms) |
動作時間 | 1ms以下 |
---|---|
復帰時間 | 1ms以下 |
出力オン電圧降下 | 1.5V以下 |
漏れ電流 | 0.1mA以下 (DC26Vにて) |
絶縁抵抗 | 100MΩ以上 (DC500Vメガにて) |
耐電圧 | 入力と出力間: AC2500V 50/60Hz 1min |
耐振動 | 10~55~10Hz 片振幅 0.75mm (複振幅 1.5mm) |
耐衝撃 | 1000m/s2 |
使用周囲温度 | -30~80℃ (ただし、氷結、結露しないこと) |
保存温度 | -30~100℃ (ただし、氷結、結露しないこと) |
使用周囲湿度 | 45~85%RH |
質量 | 約13g |
接続ソケット形式 | P6B-04P |
情報更新 : 2024/02/28
情報更新 : 2024/02/28
取りつけ穴加工図
情報更新 : 2024/02/28
情報更新 : 2024/02/28
端子配置/内部接続
情報更新 : 2024/02/28
情報更新 : 2024/02/28
負荷電流-周囲温度定格

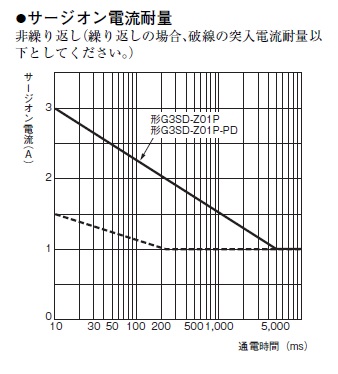

サージオン電流耐量
情報更新 : 2024/02/28
