(単位:mm)

指定なき寸法公差:公差等級 IT16

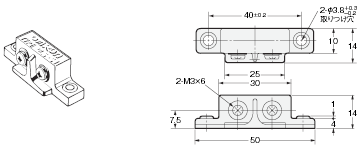

スイッチ部(端子台タイプ)

形GLS-S1

GLS 外形寸法 3

注. 端子台部のM3ねじの締めつけトルクは0.59N・m以下としてください。

スイッチ部(コード引き出しタイプ)

形GLS-S1-L

GLS 外形寸法 5

マグネット部

形GLS-M1

GLS 外形寸法 7

注. コード引き出しタイプと端子台タイプでマグネット部の形状は同じですが、仕様は異なりますのでご注意ください。
