2012/03 受注終了

F3W-A / C

ワーク検出用エリアセンサ

F3W-A / C

通過位置の定まらないワーク検出用途に最適な短いタイプのエリアセンサ

形式一覧/価格/オンライン購入

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

光電センサの改善・活用事例はこちら
カートを見る

この商品について

関連情報

情報更新 : 2009/02/09

（単位：mm）

本体

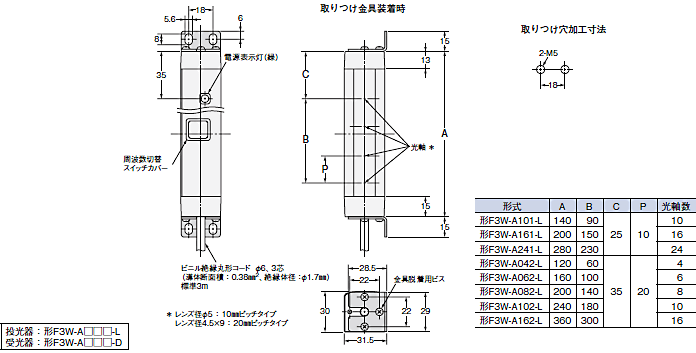

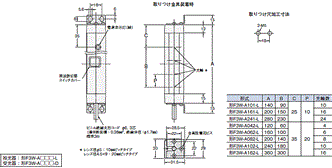

形F3W-A□□□
〈投光器〉

F3W-A / C 外形寸法 2

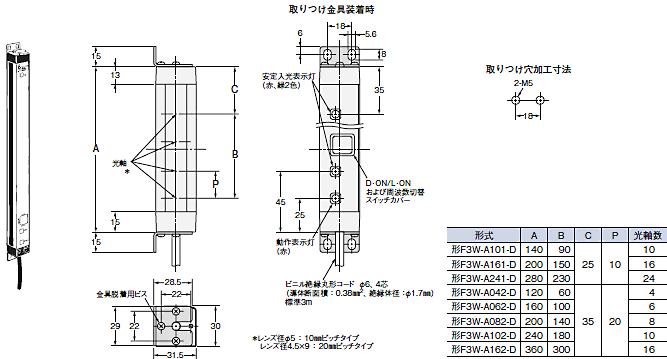

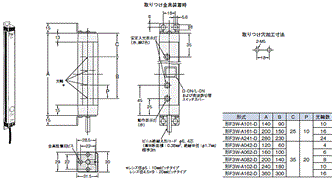

形F3W-A□□□
〈受光器〉

F3W-A / C 外形寸法 3

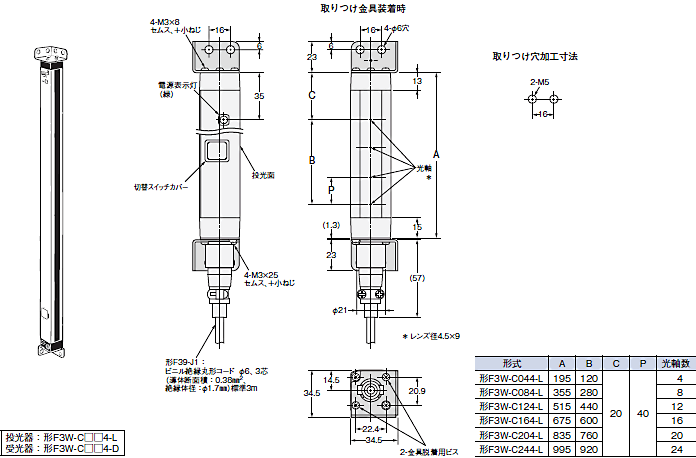

形F3W-C□□4
〈投光器〉

F3W-A / C 外形寸法 4

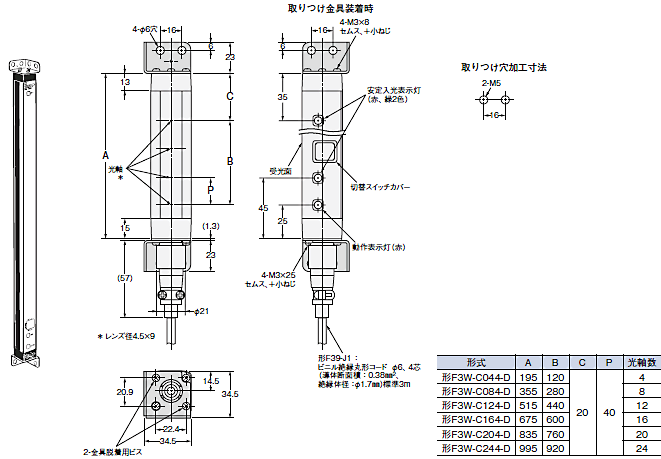

形F3W-C□□4
〈受光器〉

F3W-A / C 外形寸法 5

アクセサリ（別売）

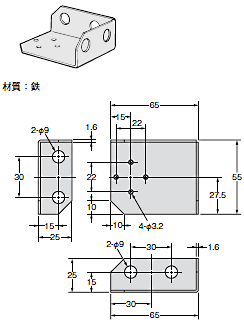

取りつけ金具

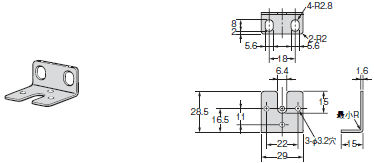

形F39-L3（形F3W-A□□□用）

F3W-A / C 外形寸法 8

材質：鉄
※形F3W-A□□□に付属されています。

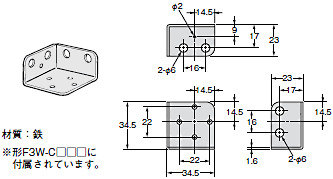

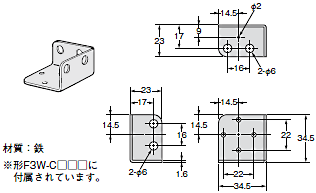

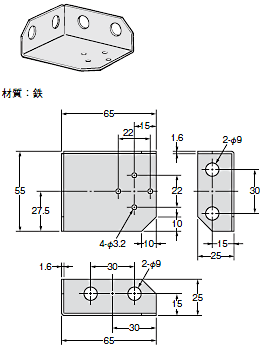

形F39-L5（形F3W-C□□□用）

Aタイプ（投光器・上）

F3W-A / C 外形寸法 10

Bタイプ（投光器・下）

F3W-A / C 外形寸法 11

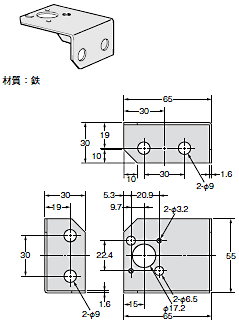

Cタイプ（受光器・上）

F3W-A / C 外形寸法 12

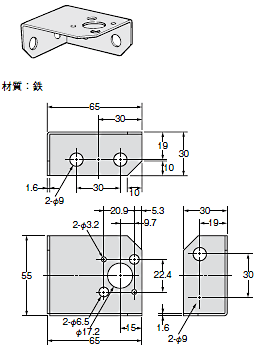

Dタイプ（受光器・下）

F3W-A / C 外形寸法 13

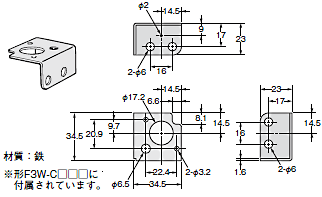

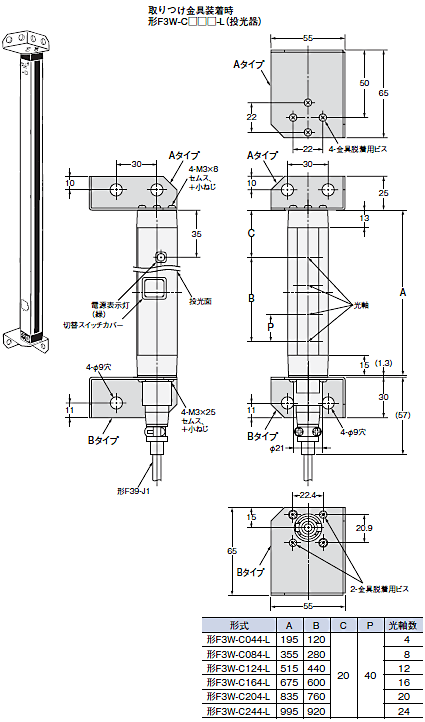

形F39-L4（形F3W-C□□□用）

Aタイプ（投光器・上）

F3W-A / C 外形寸法 15

Bタイプ（投光器・下）

F3W-A / C 外形寸法 16
F3W-A / C 外形寸法 17

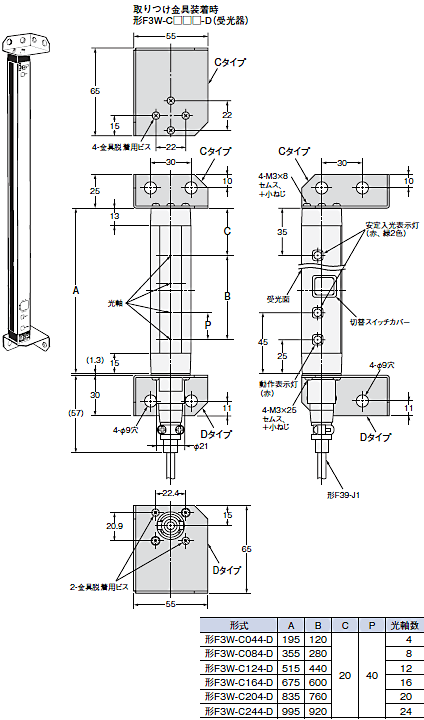

形F39-L4（形F3W-C□□□用）

Cタイプ（受光器・上）

F3W-A / C 外形寸法 19

Dタイプ（受光器・下）

F3W-A / C 外形寸法 20
F3W-A / C 外形寸法 21

レンズカバー

形F39-H□

F3W-A / C 外形寸法 23

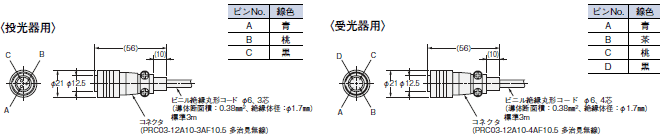

センサI/Oコネクタ（形F3W-C□□□用）

形F39-J1（3m）
形F39-J2（7m）

F3W-A / C 外形寸法 25

情報更新 : 2009/02/09
