D4B-□N

セーフティ・リミットスイッチ

D4B-□N

金属ハウジングの堅牢型セーフティ・リミットスイッチ 。スロー・アクションタイプ、スナップ・アクションタイプともに直接開路動作認証を取得

※ Web特別価格提供品

センシングコンポ編 p.1866

(単位:mm)

(注. 省略している寸法は、回転レバー形と同一です)
形D4B-2□□□Nは、コンジット口(G1/2)。
形D4B-4□□□Nは、コンジット口(M20)

本体

回転レバー形
形D4B-□□11N

D4B-□N 外形寸法 3

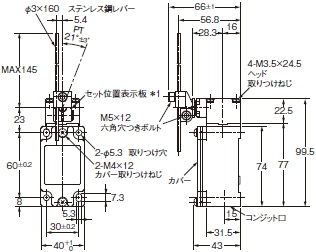

回転レバー形(ステンレス鋼ローラ)
形D4B-□□15N

D4B-□N 外形寸法 4

可変ローラ・レバー形 *2
形D4B-□□16N

D4B-□N 外形寸法 5

可変ロッド・レバー形 *2
形D4B-□□17N

D4B-□N 外形寸法 6

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
*1. セット位置表示板を反転させることによりレバーは任意の固定が可能です。
*2. 機構上、セーフティ・リミットスイッチではなく、一般リミットスイッチです。

D4B-□N 外形寸法 8

トップ・プランジャ形
形D4B-□□70N

D4B-□N 外形寸法 9

トップ・ローラ・プランジャ形
形D4B-□□71N

D4B-□N 外形寸法 10

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。

D4B-□N 外形寸法 12

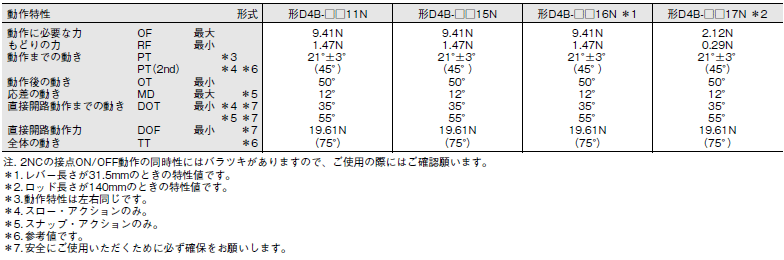

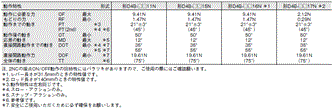

注. 2NCの接点ON/OFF動作の同時性にはバラツキがありますので、ご使用の際にはご確認願います。

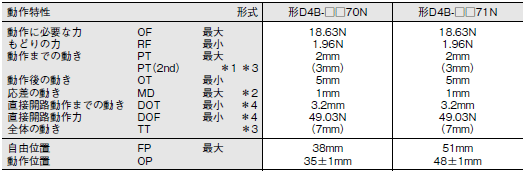

*1. スロー・アクションのみ。
*2. スナップ・アクションのみ。
*3. 参考値です。
*4. 安全にご使用いただくために必ず確保をお願いします。
