(単位:mm)

セーフティリレー本体

4極
形G7SA-3A1B
形G7SA-2A2B

G7SA 外形寸法 2

6極
形G7SA-5A1B
形G7SA-4A2B
形G7SA-3A3B

G7SA 外形寸法 3

オプション(別売)

セーフティリレーソケット

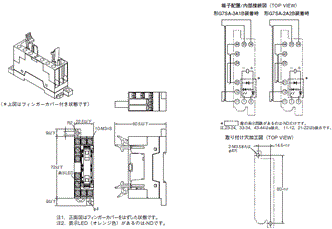

表面接続ソケット

プッシュインPlus端子 4極
形P7SA-10F-ND-PU

G7SA 外形寸法 6

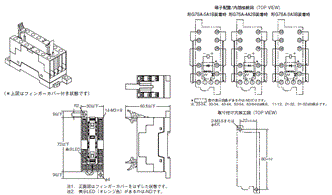

プッシュインPlus端子 6極
形P7SA-14F-ND-PU

G7SA 外形寸法 7

プッシュインPlusソケット用アクセサリ

短絡バー(形P7SA-□F-ND-PU用)

形XW5S-P2.5-□□

G7SA 外形寸法 9

表面接続ソケット

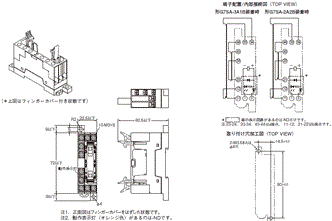

ねじ締め端子 4極
形P7SA-10F
形P7SA-10F-ND

G7SA 外形寸法 10

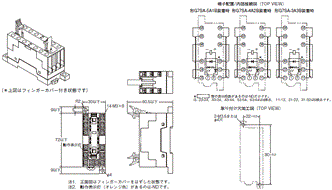

ねじ締め端子6極
形P7SA-14F
形P7SA-14F-ND

G7SA 外形寸法 11

レール取付用品

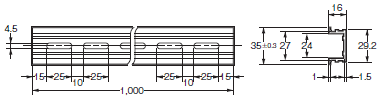

支持レール
形PFP-100N
形PFP-50N

G7SA 外形寸法 12

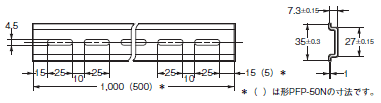

支持レール
形PFP-100N2

G7SA 外形寸法 13

エンドプレート
形PFP-M

G7SA 外形寸法 14

スペーサ
形PFP-S

G7SA 外形寸法 15

裏面接続ソケット

プリント基板用端子 4極
形P7SA-10P

G7SA 外形寸法 16

プリント基板用端子 6極
形P7SA-14P

G7SA 外形寸法 17
