2003/11 受注終了

D4DL

小形電磁ロック・セーフティドアスイッチ

D4DL

小型ローコスト電磁ロックドアスイッチをシリーズ化。ソレノイドロックタイプも品揃え

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

本体

形D4DL-□□□□-□-HT

D4DL 外形寸法 2

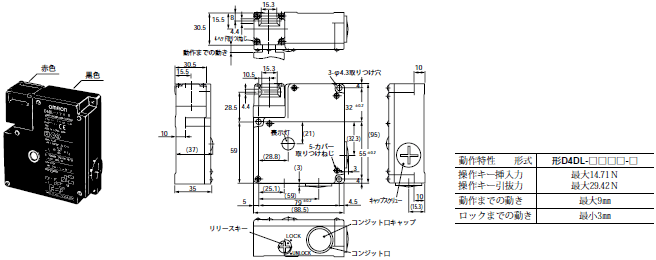

形D4DL-□□□□-□

D4DL 外形寸法 3

操作キー

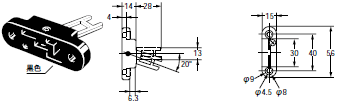

形D4DS-K1

D4DL 外形寸法 5

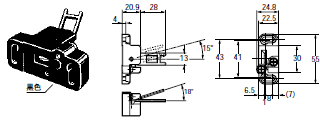

形D4DS-K2

D4DL 外形寸法 6

形D4DS-K3

D4DL 外形寸法 7

形D4DS-K5

D4DL 外形寸法 8

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。

操作キー取りつけ時

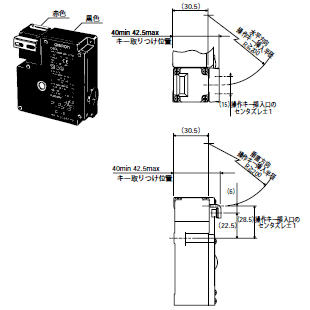

形D4DL+形D4DS-K1

D4DL 外形寸法 11

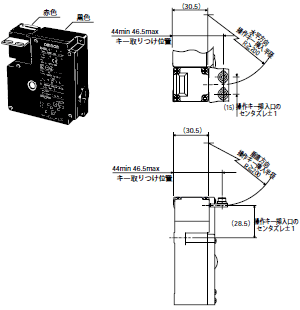

形D4DL+形D4DS-K2

D4DL 外形寸法 12

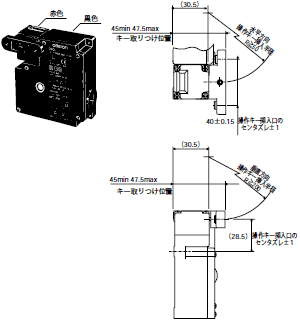

形D4DL+形D4DS-K3

D4DL 外形寸法 13

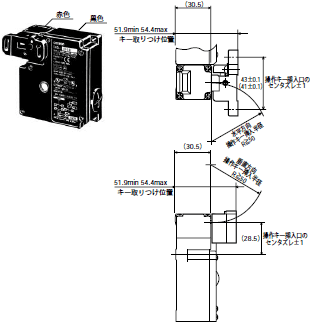

形D4DL+形D4DS-K5

D4DL 外形寸法 14

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
