D4DS

小形セーフティ・ドアスイッチ

D4DS

機械などの省スペース化に対応した、コンパクトタイプの汎用ドア用安全スイッチ

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

標準形

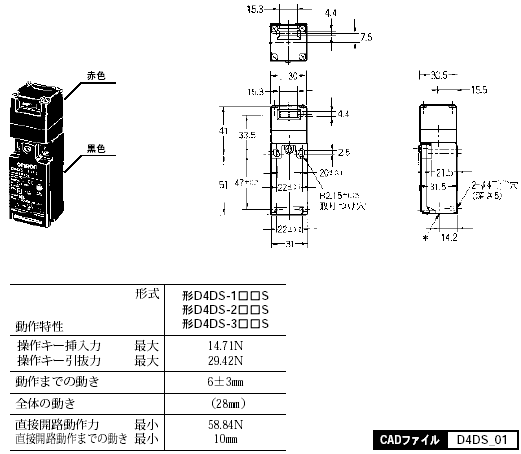

形D4DS-1□□S
形D4DS-2□□S
形D4DS-3□□S

D4DS 外形寸法 2

2コンジット形

形D4DS-5□□S
形D4DS-6□□S

D4DS 外形寸法 4

操作キー

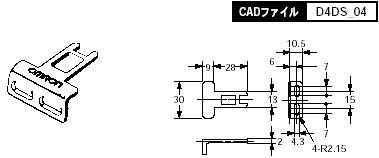

形D4DS-K1

D4DS 外形寸法 6

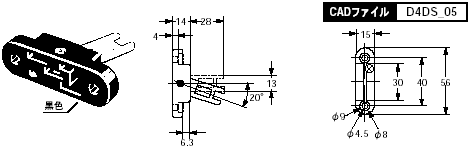

形D4DS-K2

D4DS 外形寸法 7

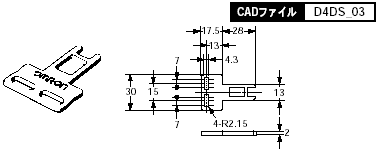

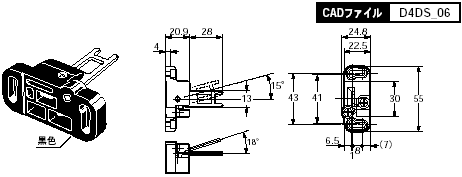

形D4DS-K3

D4DS 外形寸法 8

形D4DS-K5

D4DS 外形寸法 9

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4㎜です。

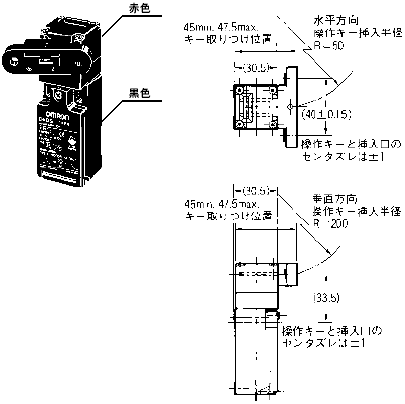

操作キー取りつけ時

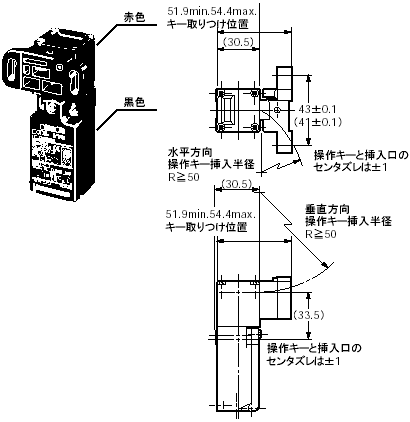

形D4DS-1~6□□S+形D4DS-K1

D4DS 外形寸法 12

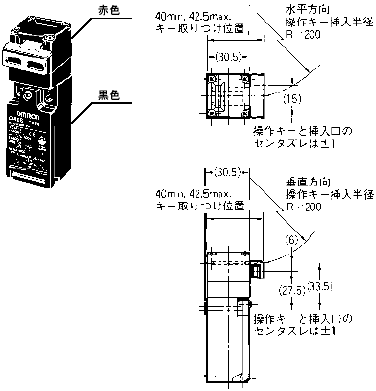

形D4DS-1~6□□S+形D4DS-K2

D4DS 外形寸法 13

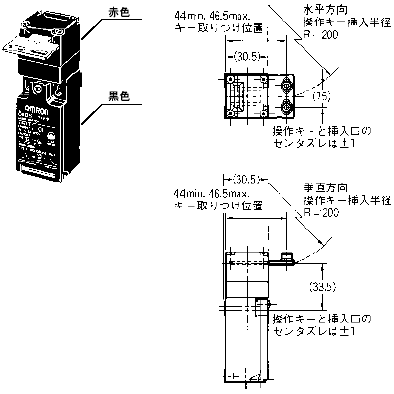

形D4DS-1~6□□S+形D4DS-K3

D4DS 外形寸法 14

形D4DS-1~6□□S+形D4DS-K5

D4DS 外形寸法 15

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4㎜です。
