形式から製品の仕様をご判断いただく際にご利用ください。ご注文の際には、「種類/標準価格」にある形式からお選びください。
丸型耐油コネクタ(M12 スマートクリック)
この商品について
関連情報
情報更新 : 2023/08/01
形式から製品の仕様をご判断いただく際にご利用ください。ご注文の際には、「種類/標準価格」にある形式からお選びください。
種類 | ケーブル外径(mm) | ケーブル仕様 | ケーブル長さ(m) | 形式 | 標準価格(¥) | UL規格 |
---|---|---|---|---|---|---|
両側コネクタ | φ6 | 耐油強化
PVCケーブル |
1 | 形XS5W-D421-C81-X | 3,800 | UL2238適合
(ファイルNo. E207683) |
2 | 形XS5W-D421-D81-X | 4,150 | ||||
3 | 形XS5W-D421-E81-X | 4,500 | ||||
5 | 形XS5W-D421-G81-X | 5,400 | ||||
10 | 形XS5W-D421-J81-X | 7,200 | ||||
φ6 | 耐油強化
PVCロボットケーブル |
1 | 形XS5W-D421-C81-XR | 6,800 | ||
2 | 形XS5W-D421-D81-XR | 7,450 | ||||
3 | 形XS5W-D421-E81-XR | 8,100 | ||||
5 | 形XS5W-D421-G81-XR | 9,750 | ||||
10 | 形XS5W-D421-J81-XR | 13,000 | ||||
ソケット片側
コネクタ |
φ6 | 耐油強化
PVCケーブル |
1 | 形XS5F-D421-C80-X | 1,980 | |
2 | 形XS5F-D421-D80-X | 2,350 | ||||
3 | 形XS5F-D421-E80-X | 2,700 | ||||
5 | 形XS5F-D421-G80-X | 3,400 | ||||
10 | 形XS5F-D421-J80-X | 5,800 | ||||
φ6 | 耐油強化
PVCロボットケーブル |
1 | 形XS5F-D421-C80-XR | 3,550 | ||
2 | 形XS5F-D421-D80-XR | 4,200 | ||||
3 | 形XS5F-D421-E80-XR | 4,900 | ||||
5 | 形XS5F-D421-G80-XR | 6,100 | ||||
10 | 形XS5F-D421-J80-XR | 10,400 |
形式 | 標準価格(¥) | 材質 | 適合コネクタ | 備考 | |
---|---|---|---|---|---|
形式 | 取りつけ部 | ||||

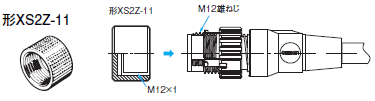

形XS2Z-11 | 315 | 黄銅/
ニッケルめっき |
形XS5W | M12雄ねじ | 保護構造IP67を保つことができます。
コネクタに装着する時は、必ず以下の力で十分締めつけてください (0.39~0.49N・m)。 |

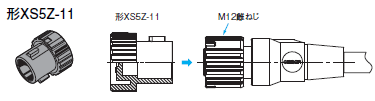

形XS5Z-11 | 240 | PBT | 形XS5F/
形XS5W |
M12雌ねじ | 保護構造IP67を保つことができます。
スマートクリック構造のため、トルク管理不要です。 |
形式 | 標準価格(¥) | 材質 | 適合コネクタ | 備考 | |
---|---|---|---|---|---|
形式 | 取りつけ部 | ||||

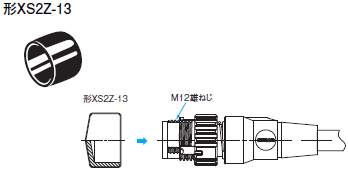

形XS2Z-13 | 44 | ゴム/黒色 | 形XS5W | M12雄ねじ | このダストカバーは防塵用です。
保護構造IP67の性能はありません。 コネクタに装着する時は、コネクタの取りつけ部に十分押し込ん でください。 |

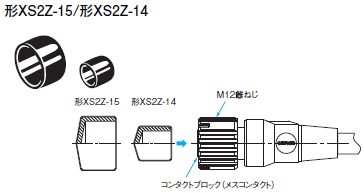

形XS2Z-14 | 64 | 形XS5F/
形XS5W |
コンタクトブロック
(メスコンタクト) |
||
形XS2Z-15 | 64 | M12雌ねじ |
