（単位：mm）

本体

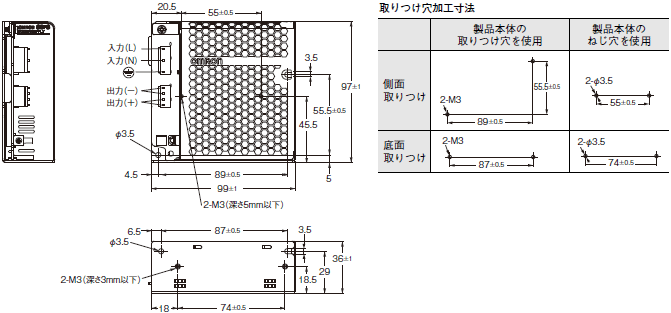

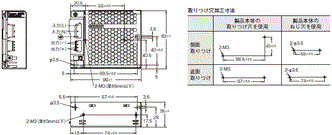

15W/30W

形S8FS-G015□□C
形S8FS-G030□□C

S8FS-G 外形寸法 3

形S8FS-G015□□CD
形S8FS-G030□□CD

S8FS-G 外形寸法 4

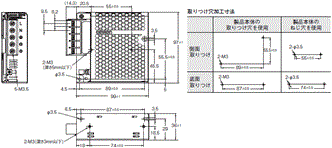

形S8FS-G015□□□E
形S8FS-G030□□□E

S8FS-G 外形寸法 5

50W

形S8FS-G050□□C

S8FS-G 外形寸法 7

形S8FS-G050□□CD

S8FS-G 外形寸法 8

形S8FS-G050□□E

S8FS-G 外形寸法 9

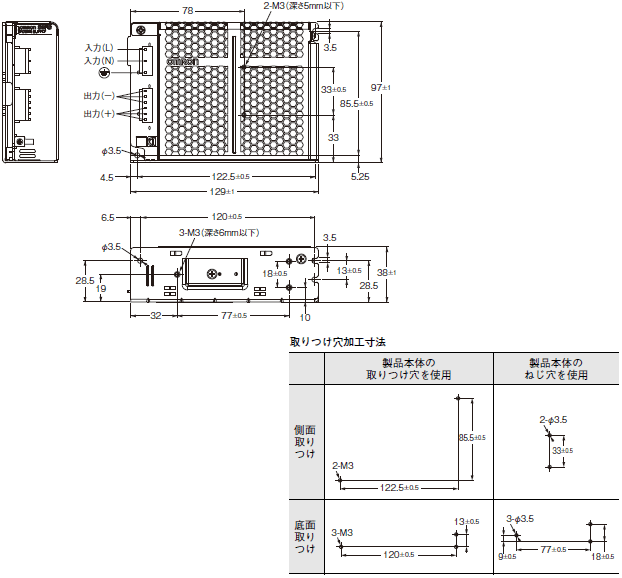

100W

形S8FS-G100□□C

S8FS-G 外形寸法 11

形S8FS-G100□□CD

S8FS-G 外形寸法 12

形S8FS-G100□□E

S8FS-G 外形寸法 13

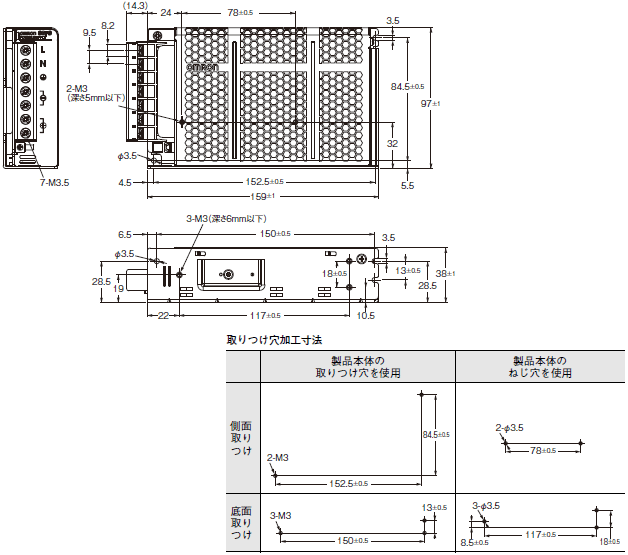

150W

形S8FS-G150□□C

S8FS-G 外形寸法 15

形S8FS-G150□□CD

S8FS-G 外形寸法 16

形S8FS-G150□□E

S8FS-G 外形寸法 17

300W

形S8FS-G300□□□C

S8FS-G 外形寸法 19

形S8FS-G300□□□CD

S8FS-G 外形寸法 20

注. ご使用の環境でDINレール強度が足りない場合は、正面取付け金具（形S82Y-FSG-30F）をご使用ください。

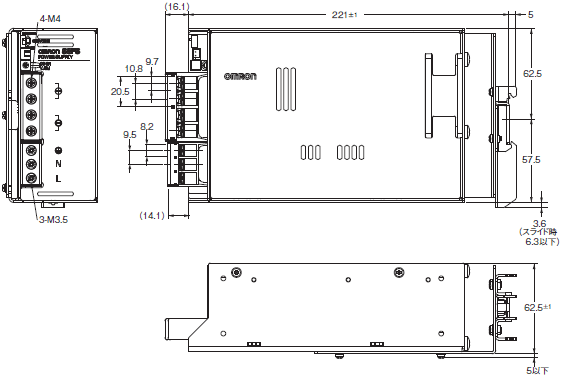

600W

形S8FS-G600□□□C

S8FS-G 外形寸法 22

形S8FS-G600□□□CD

S8FS-G 外形寸法 23

注. ご使用の環境でDINレール強度が足りない場合は、正面取付け金具（形S82Y-FSG-60F）をご使用ください。

取りつけ金具別売品

正面取りつけ金具はDINレール取りつけタイプ（形S8FS-G□□□□□CD）と合わせてご使用ください。

形S82Y-FSG-30F

S8FS-G 外形寸法 25

形S82Y-FSG-60F

S8FS-G 外形寸法 26

注. 形S8JX-Nシリーズ／形S8JX-Pシリーズ／形S8VMシリーズからの置き換え金具をご用意しています。直取り付けタイプを使用して正面取りつけをする場合は、これらの金具をご利用ください。
　詳細はデータシート（カタログ番号：SGTC-070、SGTC-071、SGTC-072）をご参照ください。

レール取りつけ用別売品

支持レール（アルミ製）

形PFP-100N
形PFP-50N

S8FS-G 外形寸法 30

形PFP-100N2

S8FS-G 外形寸法 31

止め金具（エンドプレート）

形PFP-M

S8FS-G 外形寸法 33

注. 振動・衝撃のかかる可能性のある場合は、アルミの磨耗による金属くずが発生する恐れがありますので、鉄製DINレールをお使いください。
