いかなる経路からも切削油の浸入を許さない最強の「材料」 フッ素樹脂ケーブル

切削油の浸入経路を徹底分析した結果、ケーブル外被の劣化が大きな要因でした。
オムロンの耐油コンポーネントでは、素材にフッ素樹脂を使用し、これまでにない独自の発想でケーブル外被の劣化を徹底防止。攻撃性の高い切削油にも鉄壁の耐油性を実現しています。

ケーブルからの浸入を 『フッ素樹脂』でブロック

[特許出願中] フッ素樹脂ケーブル外被

ケーブル外被の材料を耐食性に優れたフッ素樹脂にすることでケーブルの膨潤や劣化を抑え、基板への切削油の浸入を防ぎます。

D4ER-□N 特長 4

*最強の「材料」:2016年6月現在、当社調べに拠ります。

いかなる経路からも切削油の浸入を許さない最強の「材料」 HNBR/フッ素の新素材ゴム

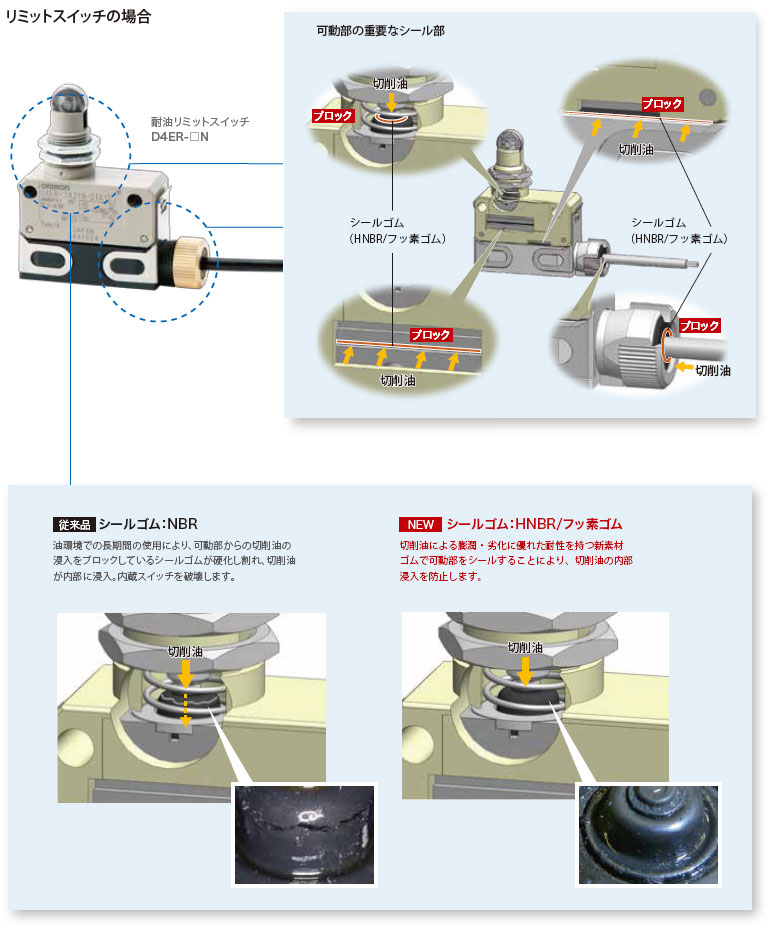

ケーブル外被の劣化と並んで、接合部や可動部に使用するゴムの劣化も切削油浸入の大きな原因でした。
ゴム劣化の防止策としてオムロンの耐油コンポーネントでは、接合部と可動部にフッ素系新素材ゴムを採用し、フッ素樹脂ケーブルと併せてダブルの最強材料で鉄壁の耐油性を実現しました。

接合部、可動部からの浸入をオムロン独自開発の『ゴム』でブロック

[特許取得済] HNBR/フッ素の新素材ゴム

耐油性に優れた水素化ニトリルゴム(HNBR)にフッ素ゴムをオムロン独自の配合で混練し、切削油による膨潤・劣化の両方に優れた耐性を持つ新素材のゴムを開発。
接合部や可動部からの浸入を防ぐシール部に適用し、切削油による劣化破壊を防ぐことで、耐油性能を高めています。

新素材ではHNBRとフッ素ゴムの利点を集約

D4ER-□N 特長 8
D4ER-□N 特長 9
