XW4H / XW4K / XW4L

プリント基板用端子台（プッシュインタイプ SMT端子 2.54mmピッチ）

XW4H / XW4K / XW4L

プッシュインタイプで簡単に結線完了。2.54mmピッチプリント基板用端子台

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2023/08/01

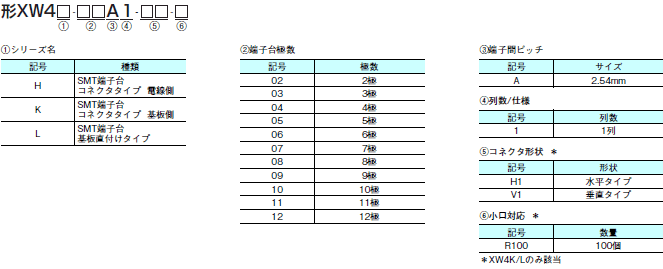

形式基準

XW4H / XW4K / XW4L 種類/価格 1

形XW4H コネクタタイプ電線側

形状 コネクタタイプ電線側 ソケット
3445_lu_1_1
極数 形式 最小梱包単位（個）
2 形XW4H-02A1 100
3 形XW4H-03A1
4 形XW4H-04A1
5 形XW4H-05A1 75
6 形XW4H-06A1
7 形XW4H-07A1
8 形XW4H-08A1 50
9 形XW4H-09A1
10 形XW4H-10A1
11 形XW4H-11A1 25
12 形XW4H-12A1

形XW4K コネクタタイプ基板側　垂直タイプ、水平タイプ

形状 コネクタタイプ基板側 垂直タイプ プラグ
3445_lu_2_1		 コネクタタイプ基板側 水平タイプ プラグ
3445_lu_2_2
極数 標準リール
（リール入り数500個）＊		 小口リール
（リール入り数100個）＊		 標準リール
（リール入り数600個）＊		 小口リール
（リール入り数100個）＊
2 形XW4K-02A1-V1 形XW4K-02A1-V1-R100 形XW4K-02A1-H1 形XW4K-02A1-H1-R100
3 形XW4K-03A1-V1 形XW4K-03A1-V1-R100 形XW4K-03A1-H1 形XW4K-03A1-H1-R100
4 形XW4K-04A1-V1 形XW4K-04A1-V1-R100 形XW4K-04A1-H1 形XW4K-04A1-H1-R100
5 形XW4K-05A1-V1 形XW4K-05A1-V1-R100 形XW4K-05A1-H1 形XW4K-05A1-H1-R100
6 形XW4K-06A1-V1 形XW4K-06A1-V1-R100 形XW4K-06A1-H1 形XW4K-06A1-H1-R100
7 形XW4K-07A1-V1 形XW4K-07A1-V1-R100 形XW4K-07A1-H1 形XW4K-07A1-H1-R100
8 形XW4K-08A1-V1 形XW4K-08A1-V1-R100 形XW4K-08A1-H1 形XW4K-08A1-H1-R100
9 形XW4K-09A1-V1 形XW4K-09A1-V1-R100 形XW4K-09A1-H1 形XW4K-09A1-H1-R100
10 形XW4K-10A1-V1 形XW4K-10A1-V1-R100 形XW4K-10A1-H1 形XW4K-10A1-H1-R100
11 形XW4K-11A1-V1 形XW4K-11A1-V1-R100 形XW4K-11A1-H1 形XW4K-11A1-H1-R100
12 形XW4K-12A1-V1 形XW4K-12A1-V1-R100 形XW4K-12A1-H1 形XW4K-12A1-H1-R100

＊リール入り数の整数倍でご発注ください。

形XW4L 基板直付けタイプ　垂直タイプ、水平タイプ

形状 基板直付けタイプ 垂直タイプ ソケット
3445_lu_3_1		 基板直付けタイプ 水平タイプ ソケット
3445_lu_3_2
極数 標準リール
（リール入り数250個）＊		 小口リール
（リール入り数100個）＊		 標準リール
（リール入り数500個）＊		 小口リール
（リール入り数100個）＊
2 形XW4L-02A1-V1 形XW4L-02A1-V1-R100 形XW4L-02A1-H1 形XW4L-02A1-H1-R100
3 形XW4L-03A1-V1 形XW4L-03A1-V1-R100 形XW4L-03A1-H1 形XW4L-03A1-H1-R100
4 形XW4L-04A1-V1 形XW4L-04A1-V1-R100 形XW4L-04A1-H1 形XW4L-04A1-H1-R100
5 形XW4L-05A1-V1 形XW4L-05A1-V1-R100 形XW4L-05A1-H1 形XW4L-05A1-H1-R100
6 形XW4L-06A1-V1 形XW4L-06A1-V1-R100 形XW4L-06A1-H1 形XW4L-06A1-H1-R100
7 形XW4L-07A1-V1 形XW4L-07A1-V1-R100 形XW4L-07A1-H1 形XW4L-07A1-H1-R100
8 形XW4L-08A1-V1 形XW4L-08A1-V1-R100 形XW4L-08A1-H1 形XW4L-08A1-H1-R100
9 形XW4L-09A1-V1 形XW4L-09A1-V1-R100 形XW4L-09A1-H1 形XW4L-09A1-H1-R100
10 形XW4L-10A1-V1 形XW4L-10A1-V1-R100 形XW4L-10A1-H1 形XW4L-10A1-H1-R100
11 形XW4L-11A1-V1 形XW4L-11A1-V1-R100 形XW4L-11A1-H1 形XW4L-11A1-H1-R100
12 形XW4L-12A1-V1 形XW4L-12A1-V1-R100 形XW4L-12A1-H1 形XW4L-12A1-H1-R100

＊リール入り数の整数倍でご発注ください。

アクセサリ

専用ドライバ
形XW4Z-00A

XW4H / XW4K / XW4L 種類/価格 7

形式 最小梱包単位（個）
形XW4Z-00A 1

情報更新 : 2023/08/01
