(単位:mm)

M5タイプ(有接点出力)
形D5A-1100 形D5A-2100
形D5A-1200 形D5A-2200

D5A 外形寸法 1

M8タイプ(無接点出力)
形D5A-3210
形D5A-3310

D5A 外形寸法 2

M8タイプ(有接点出力)
形D5A-3200
形D5A-3300

D5A 外形寸法 3

スリム形タイプ(無接点出力)
形D5A-5210
形D5A-5310

D5A 外形寸法 4

M16タイプ(有接点出力/無接点出力)
形D5A-7400

形D5A-7410

D5A 外形寸法 5

M16タイプ(有接点出力/無接点出力)
形D5A-7403
形D5A-7413
〔コネクタ引き出し方式〕

D5A 外形寸法 6

注1. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0. 4mmです。
注2. ケースねじ部は特殊ねじ寸法(ピッチ0. 5mm)になっています。標準タップ加工での取りつけはできませんので、付属ナットで取りつけを行ってください。

D5A 外形寸法 8

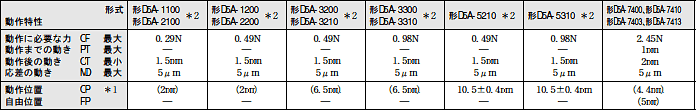

*1. 動作位置は高感度のため自由位置と同寸法となります。(M16タイプリミット形は除く)
*2. 全体の動きは、1. 9~2. 1mmあります。適正ストローク(押し込み量)は自由位置より1. 0~1. 5mmの位置にセットをしてください。
*3. 有接点出力タイプにはありません。

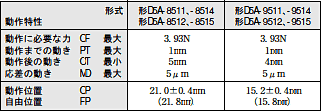

リミット形無接点出力
形D5A-8511
形D5A-8512

D5A 外形寸法 9

リミット形無接点出力形D5A-8514
形D5A-8515
〔コネクタ引き出し方式〕

D5A 外形寸法 10

リミット形無接点出力
形D5A-9511
形D5A-9512

D5A 外形寸法 11

リミット形無接点出力
形D5A-9514
形D5A-9515
〔コネクタ引き出し方式〕

D5A 外形寸法 12

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0. 4mmです。
