D2FS
極超小形基本スイッチ
この商品について
関連情報
- 商品カテゴリ共通
情報更新 : 2016/10/03
端子の種類／形状

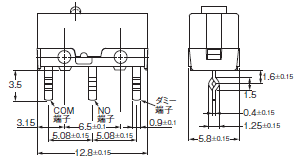

プリント基板用端子（ストレート形）
プリント基板用端子（自立形）

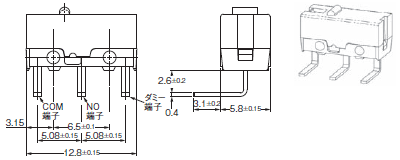

プリント基板用端子（右アングル形）

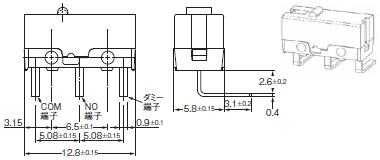

プリント基板用端子（左アングル形）
〈プリント基板加工寸法（参考）〉
ダミー端子は回路に接続しないでください。
外形寸法／動作特性
イラスト・図面は、プリント基板用端子（ストレート）の場合です。自立端子、右アングル端子、左アングル端子は省略していますので、「端子の種類／形状」をご覧ください。
□の中には端子仕様による記号が入ります。組み合わせ可能な形式については、「種類/価格」をご覧ください。

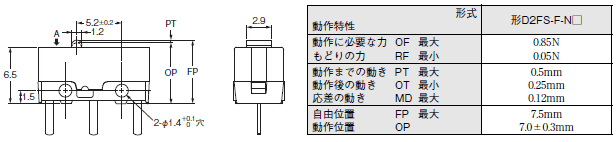

ピン押ボタン形
形D2FS-F-N□

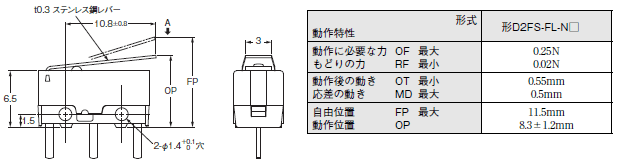

ヒンジ・レバー形
形D2FS-FL-N□
注1. 上記、外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. 動作特性は、A方向（
）に動作した場合です。
