定格/性能/機能

形式 形S8VK-R10 形S8VK-R20
入出力 定格入力電圧 DC5~30V DC10~60V
許容入力電流 0~10A 0~20A
定格出力電流 10A 20A
ピーク出力電流 12A * 24A *
入出力電圧差(電圧降下) 0.7V以下 0.8V以下
付属機能 冗長OK確認 表示 有(LED、色:緑)
信号出力 有、フォトスイッチ
DC30V max.、50mA max. ON時残留電圧2V以下、OFF時漏れ電流0.1mA以下
電圧バランス確認 表示 有(LED、色:緑)/信号出力:なし
その他 使用周囲温度 -40~+70℃(ディレーティング曲線参照)
保存温度 -40~+85℃
使用周囲湿度 0%~95%(保存湿度: 0%~95%)
耐電圧 AC1.0kV 1min (入出力一括)と( 3237_sp_1_1 )間
AC0.5kV 1min (入出力一括)と(信号出力)間
AC1.0kV 1min (信号出力)と( 3237_sp_1_1 )間
耐振動 10~55Hz 片振幅 0.375mm 3方向 各2hにて異常のないこと
耐衝撃 150m/s2 6方向 各3回にて異常のないこと
雑音端子電圧 EN 61000-6-3 EN55011 Class B
放射妨害電界強度 EN 61000-6-3 EN55011 Class B
安全規格 UL Listed: UL 508 (Listing)
UL UR: UL 60950-1 (Recognition)
cUL: CSA C 22.2 No.107.1
cUR: CSA C 22.2 No.60950-1
EN: EN 50178, EN 60950-1
船舶規格 LR規格
質量 195g以下 495g以下

注. 使用条件による損失・電圧降下については、お問い合わせください。
*特性データ 「●ピーク電流条件」を参照ください。

特性データ

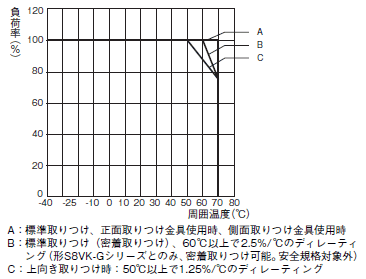

ディレーティング曲線

S8VK-R 定格/性能 4

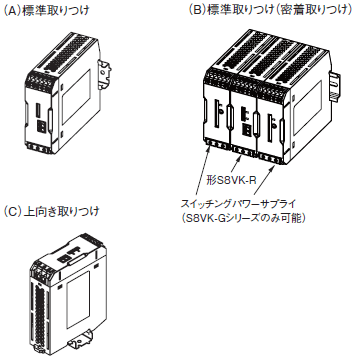

取りつけ状態

形S8VK-Gとの組み合わせ例

パワーサプライ形式 冗長運転ユニット形式
形S8VK-G015□□ 形S8VK-R10
形S8VK-G030□□
形S8VK-G060□□
形S8VK-G12024
形S8VK-G24024
形S8VK-G24048 形S8VK-R20
形S8VK-G48024
形S8VK-G48048

ピーク電流条件

ピーク電流が出力できる電源を接続される場合は、下記の条件でご利用ください

S8VK-R 定格/性能 8

・ピーク電流条件を超えて使用される場合、製品の破損をまねく恐れがあります。
