(単位:mm)

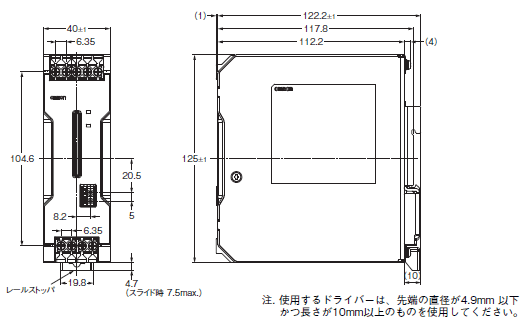

形S8VK-R10

S8VK-R 外形寸法 1

形S8VK-R20

S8VK-R 外形寸法 2

レール取りつけ用別売品

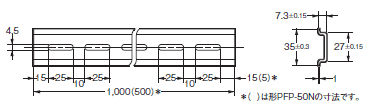

支持レール(アルミ製)
形PFP-100N
形PFP-50N

S8VK-R 外形寸法 4

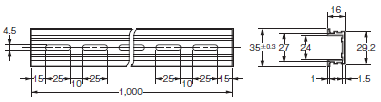

支持レール(アルミ製)
形PFP-100N2

S8VK-R 外形寸法 5

止め金具(エンドプレート)
形PFP-M

S8VK-R 外形寸法 6

注. 振動・衝撃のかかる可能性のある場合は、アルミの摩耗による金属くずが発生する恐れがありますので、鉄製DINレールをお使いください。

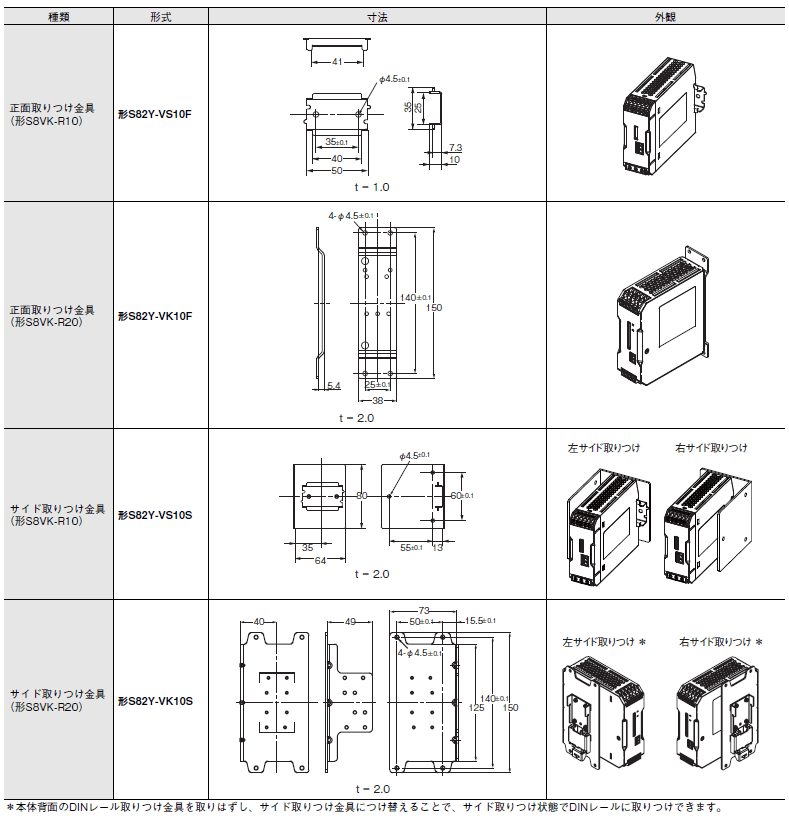

取りつけ金具

S8VK-R 外形寸法 8
