E3NX-FA

スマートファイバアンプ

E3NX-FA

検出距離と最小検出物体の2つの基本性能が向上。超安定検出と超簡単設定を実現するスマートファイバアンプ

※ Web特別価格提供品

センシングコンポ編 p.72

GIGA RAYⅡ搭載!

オムロン独自の投光素子GIGA RAYⅡのひみつを動画でご紹介

(単位:mm)

指定なき寸法公差:公差等級 IT16

ファイバアンプ

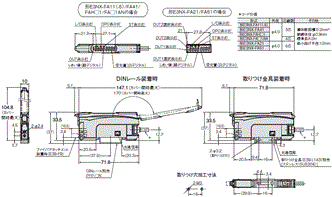

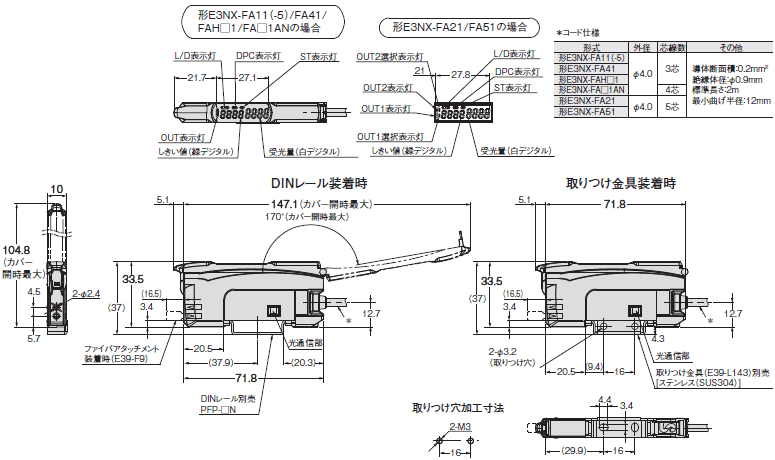

コード引き出しタイプ
形E3NX-FA□1(-5)
形E3NX-FAH□1
形E3NX-FA□AN

E3NX-FA 外形寸法 3

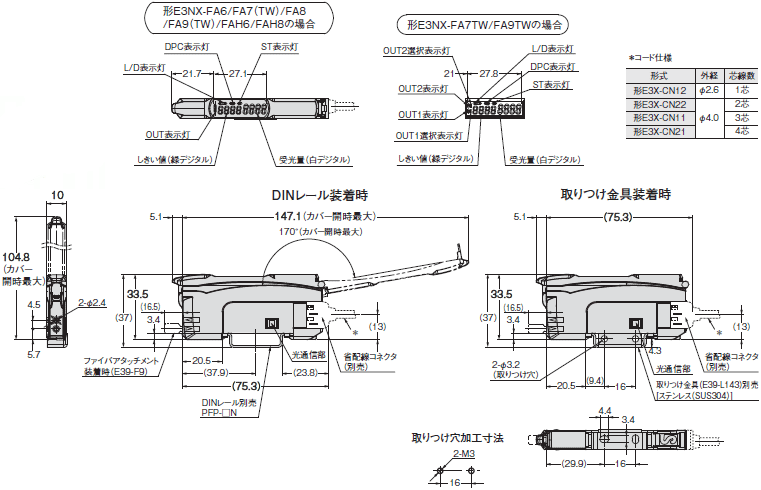

省配線コネクタタイプ
形E3NX-FA6
形E3NX-FA7(TW)
形E3NX-FA8
形E3NX-FA9(TW)
形E3NX-FAH6
形E3NX-FAH8

E3NX-FA 外形寸法 4

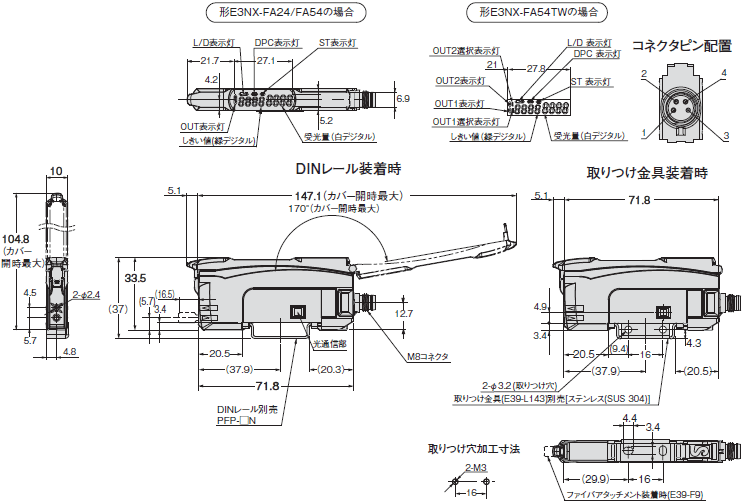

M8コネクタタイプ
形E3NX-FA24
形E3NX-FA54
形E3NX-FA54TW

E3NX-FA 外形寸法 5

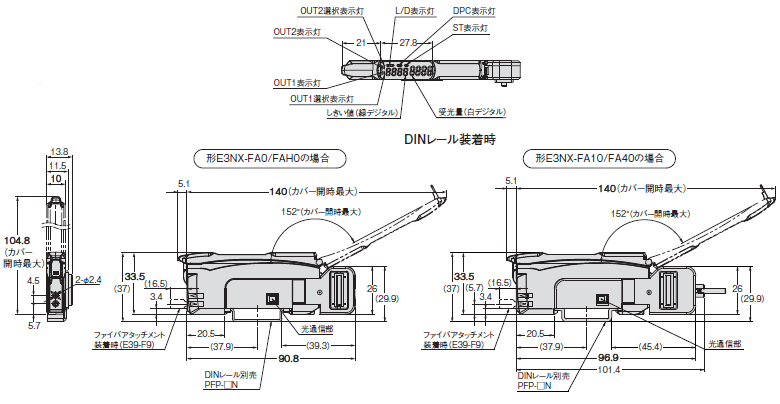

センサ通信ユニット用コネクタタイプ
形E3NX-FA0/FAH0

E3NX-FA 外形寸法 6

アクセサリ(別売)

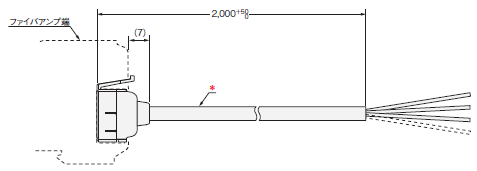

省配線コネクタ

親コネクタ
形E3X-CN11
形E3X-CN21

E3NX-FA 外形寸法 9

* E3X-CN11: コード φ4/3芯/標準2m(導体断面積: 0.2mm(2 AWG24)/絶縁体径: φ1.1mm)
  E3X-CN21: コード φ4/4芯/標準2m(導体断面積: 0.2mm(2 AWG24)/絶縁体径: φ1.1mm)

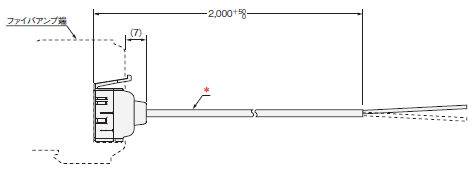

子コネクタ
形E3X-CN12
形E3X-CN22

E3NX-FA 外形寸法 11

* E3X-CN12: コード φ2.6/1芯/標準2m(導体断面積: 0.2mm(2 AWG24)/絶縁体径: φ1.1mm)
  E3X-CN22: コード φ4/2芯/標準2m(導体断面積: 0.2mm(2 AWG24)/絶縁体径: φ1.1mm)

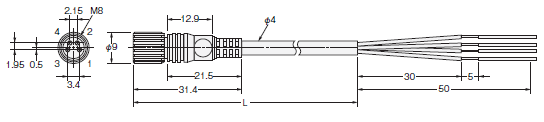

センサI/Oコネクタ

ストレートタイプ
形XS3F-M421-40□-A

E3NX-FA 外形寸法 14

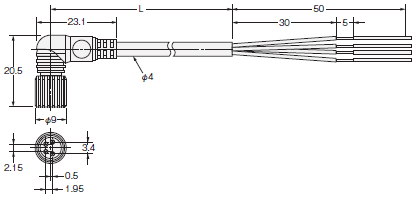

L形タイプ
形XS3F-M422-40□-A

E3NX-FA 外形寸法 15

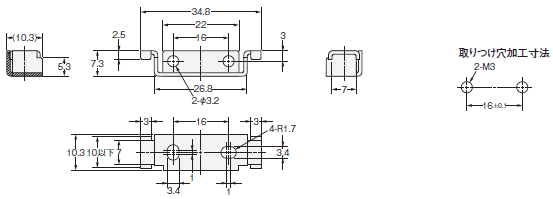

取りつけ金具
形E39-L143

E3NX-FA 外形寸法 16

材質 : ステンレス(SUS304)

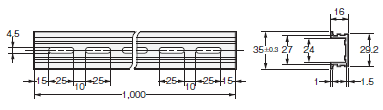

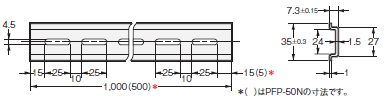

DINレール
形PFP-100N
形PFP-50N

E3NX-FA 外形寸法 18

材質 : アルミニウム

形PFP-100N2

E3NX-FA 外形寸法 20

材質 : アルミニウム

エンドプレート
形PFP-M

E3NX-FA 外形寸法 22

材質 : 鉄、 亜鉛メッキ
