(単位:mm)

指定なき寸法公差:公差等級IT16

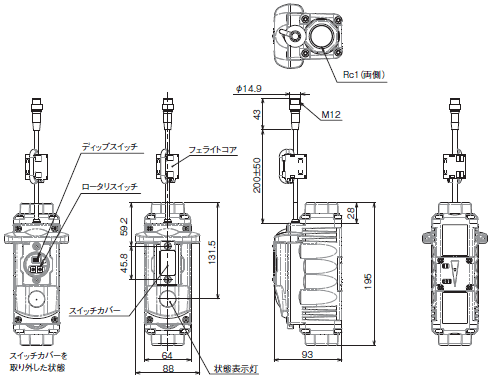

エア流量センサ

D6FZ-FGS1000

D6FZ-FGSシリーズ 外形寸法 3

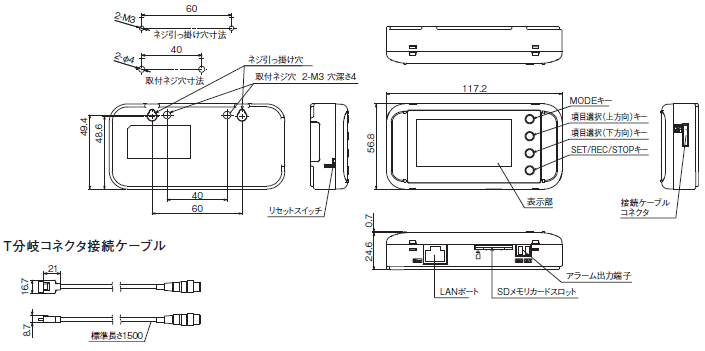

エア流量ステーション

D6FZ-FGX21

D6FZ-FGSシリーズ 外形寸法 5

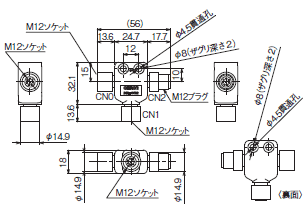

T分岐コネクタ

D6FZ-FC02

D6FZ-FGSシリーズ 外形寸法 7

片側コネクタコード

D6FZ-JD3A (L=3m)
D6FZ-JD10A (L=10m)
D6FZ-JD20A (L=20m)

D6FZ-FGSシリーズ 外形寸法 9

両側コネクタコード

D6FZ-JD3B (L=3m)
D6FZ-JD5B (L=5m)
D6FZ-JD10B (L=10m)
D6FZ-JD20B (L=20m)

D6FZ-FGSシリーズ 外形寸法 11
