E5AC

温度調節器(デジタル調節計)

E5AC

96×96mmサイズ。大きな白色PV表示で見やすく視認性を向上。選定から操作、設定まで使いやすさを追求。入出力点数などの機能・性能も充実。対応アプリケーションの幅がUP

※ Web特別価格提供品

(単位:mm)

本体

形E5AC

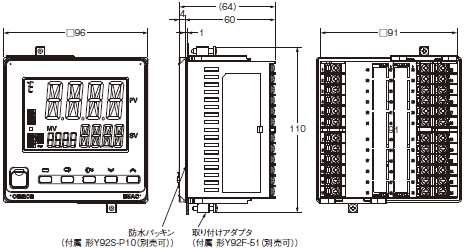

E5AC 外形寸法 2

・パソコンと温度調節器を接続するために使用する設定ツール用ポートを標準搭載しています。上面ポートの接続には専用のUSB-シリアル変換ケーブル(形E58-CIFQ2)が、前面ポートの接続には専用のUSB-シリアル変換ケーブル(形E58-CIFQ2)+変換ケーブル(形E58-CIFQ2-E)が必要です(常時接続状態での使用はできません)。

E5AC 外形寸法 3

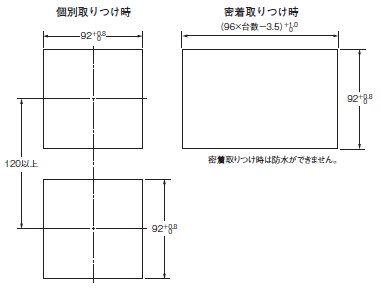

取り付けパネル厚は1~8mmです。
上下方向は密着取り付けはできませんので注意してください。(取り付け間隔を守ってください)
防水になるように取り付けるには、本体に防水パッキンを挿入してください。
複数台を取り付けて使用される場合、温度調節器の周囲温度が仕様を超えないようにご注意ください。

オプション(別売)

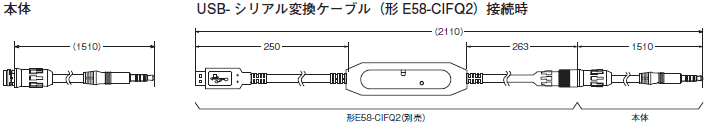

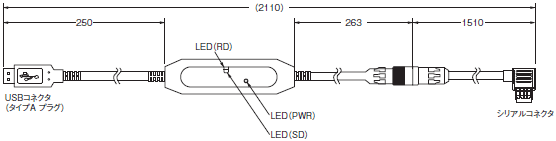

USB-シリアル変換ケーブル
形E58-CIFQ2

E5AC 外形寸法 5

変換ケーブル
形E58-CIFQ2-E

E5AC 外形寸法 6

注. 必ず形E58-CIFQ2とセットでご使用ください。

端子カバー
形E53-COV24(3ヶ詰め)

E5AC 外形寸法 7

防水パッキン
形Y92S-P10〔DIN96×96用〕

E5AC 外形寸法 8

製品に同梱されています。
防水パッキンを紛失、破損した場合は別途ご注文ください。
防水パッキンを使用される場合、保護構造はIP66となります。
また、形E5ACの前面設定ツール用ポートカバーは、確実に閉じた状態にしてください。(IP66の防水レベルを確保するために、ご使用環境によっては、防水パッキンおよび前面設定ツール用ポートカバーが劣化、収縮または硬化するため、定期的な交換をおすすめします。定期的な交換時期は使用環境により異なります。お客様でご確認ください。3年以下を目安としてください。)

前面設定ツール用ポートカバー
形Y92S-P7

E5AC 外形寸法 9

前面設定ツール用ポートカバーを紛失、破損した場合は別途ご注文ください。
ご使用環境によっては劣化、収縮または硬化するため定期的な交換をおすすめします。

取り付けアダプタ
形Y92F-51(2ヶ詰め)

E5AC 外形寸法 10

製品に一組同梱されています。
取り付けアダプタを紛失、破損した場合は別途ご注文ください。

防水カバー
形Y92A-96N(□96用)

E5AC 外形寸法 11

電流検出器

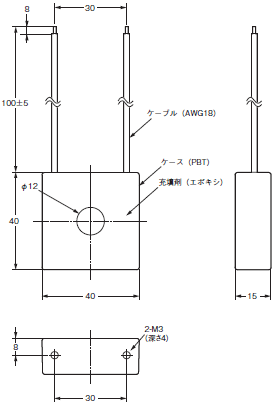

形E54-CT1

E5AC 外形寸法 13

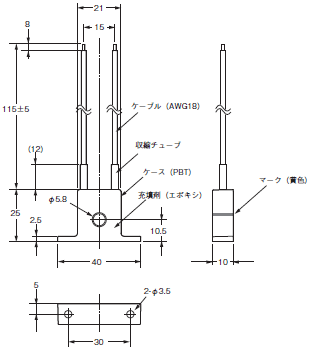

形E54-CT1L

E5AC 外形寸法 14

貫通電流(Io)対出力電圧(Eo)特性(参考値)
形E54-CT1、形E54-CT1L

E5AC 外形寸法 15

連続最高ヒータ電流:50A(50/60Hz)
巻数:400±2ターン
巻線抵抗:18±2Ω

形E54-CT3

E5AC 外形寸法 16

形E54-CT3付属品

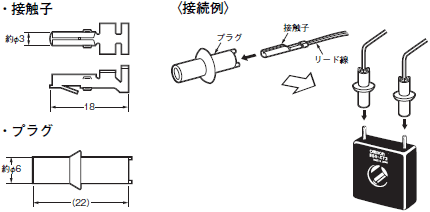

E5AC 外形寸法 17

形E54-CT3L

E5AC 外形寸法 18

貫通電流(Io)対出力電圧(Eo)特性(参考値)
形E54-CT3、形E54-CT3L

E5AC 外形寸法 19

連続最高ヒータ電流:120A(50/60Hz)
(ただし、オムロンの温度調節器の連続最高ヒータ電流値は50Aです。)
巻数:400±2ターン
巻線抵抗:8±0.8Ω
