E52 (専用タイプ)

温度センサ(専用タイプ)

E52 (専用タイプ)

圧接式成形機用・圧着端子付・表面測温用・室温用・ダブル形(2素子)・防水形・耐腐食形・シリコン被覆リード線形・耐圧防爆形を品揃え

※ Web特別価格提供品

コントロールコンポ編 p.234

(単位:mm)

圧接式成形機用熱電対

形E52-CA2GVY、形E52-IC2GVY

E52 (専用タイプ) 外形寸法 1

リード線長さM:1、2(m)

* アダプタは本体に付属しています。
  紛失・破損などでご購入いただく場合は、下記の形式にてご注文ください。
  アダプタ:形Y92F-S1

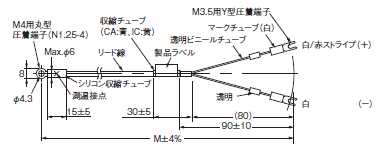

圧着端子付熱電対

形E52-CA1GTY、形E52-IC1GTY

E52 (専用タイプ) 外形寸法 3

リード線長さM:1、2(m)

表面測温用白金測温抵抗体

形E52-P2GSY

E52 (専用タイプ) 外形寸法 5

リード線長さM:1、2(m)

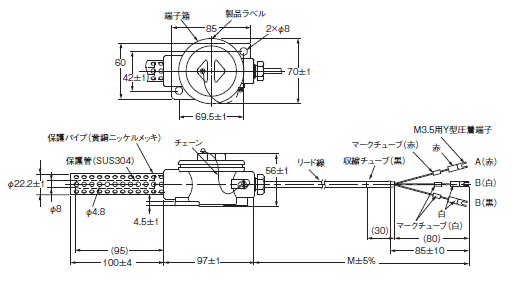

室温用白金測温抵抗体

形E52-P10GRY

E52 (専用タイプ) 外形寸法 7

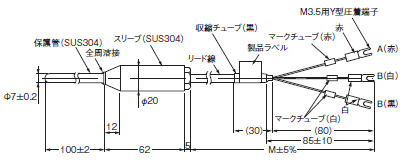

防水形白金測温抵抗体

形E52-P10GPY

E52 (専用タイプ) 外形寸法 8

リード線長さM:2、4(m)

※ リード線部はビニール被覆のため、常時水中で使用できません。
  水没させてご使用の場合は、形E52-P5AY-40をご使用ください。

耐腐食用フッ素樹脂チューブ保護管タイプ

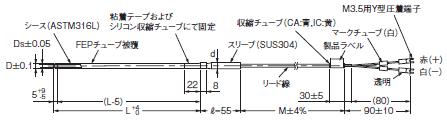

リード線直出し形熱電対

形E52-CA20AY-1

E52 (専用タイプ) 外形寸法 11

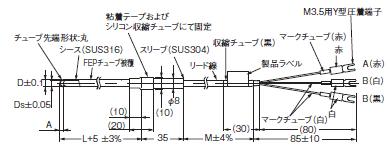

リード線直出し形白金測温抵抗体

形E52-P20AY-1

E52 (専用タイプ) 外形寸法 12

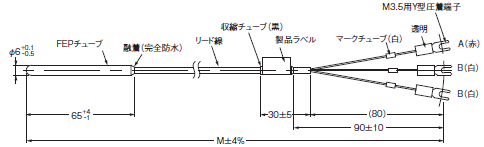

FEPモールド形(完全防水)白金測温抵抗体

形E52-P5AY-40

E52 (専用タイプ) 外形寸法 13

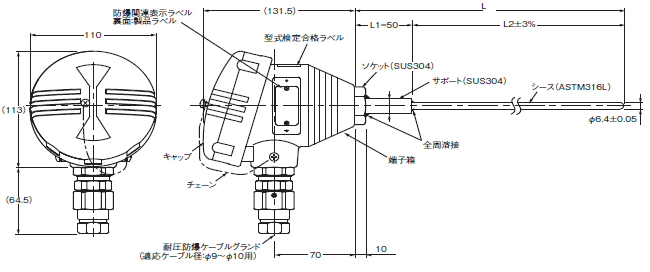

耐圧防爆(ⅡCT6)タイプ

端子内蔵形熱電対

形E52-CA□□C-N-6

E52 (専用タイプ) 外形寸法 15

端子内蔵形白金測温抵抗体

形E52-P□□C-N-6

E52 (専用タイプ) 外形寸法 16

ダブルエレメント(2素子入り)タイプ

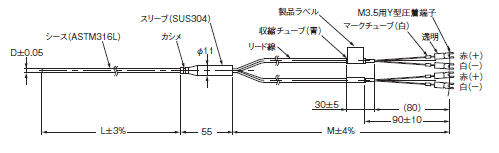

リード線直出し形熱電対

形E52-CA20AY-7

E52 (専用タイプ) 外形寸法 18

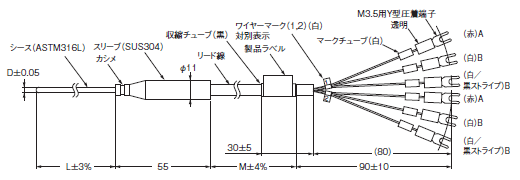

リード線直出し形白金測温抵抗体

形E52-P20AY-7

E52 (専用タイプ) 外形寸法 19

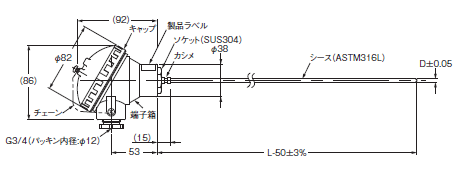

端子内蔵形白金測温抵抗体

形E52-P20C-N-7

E52 (専用タイプ) 外形寸法 20

* Lはcm単位、50はmm単位です。よって形E52-P20C-N-7の場合は、L=20(cm)なので、シースの長さ L-50=200-50=150(mm)となります。

シリコン被覆リード線タイプ

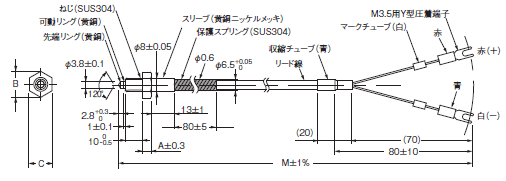

ねじ付リード線直出し形熱電対

E52-CA1DY-40

E52 (専用タイプ) 外形寸法 23

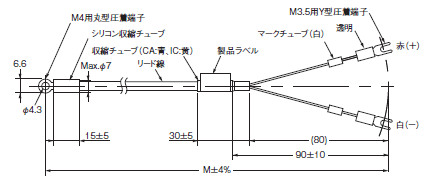

圧着端子付熱電対

形E52-CA1GTY-14

E52 (専用タイプ) 外形寸法 24

リード線長さM:1、2(m)
