(単位:mm)

指定なき寸法公差:公差等級 IT16

本体

コード引き出しタイプ

形E2EF-X2D1
    -QX2D1

E2EF 外形寸法 4

形E2EF-X3D1
    -QX3D1

E2EF 外形寸法 5

形E2EF-X7D1
    -QX7D1

E2EF 外形寸法 6

形E2EF-X12D1
    -QX12D1

E2EF 外形寸法 7

スマートクリック コネクタ中継タイプ

形E2EF-X2D1-M1TGJ
    -QX2D1-M1TGJ

E2EF 外形寸法 9

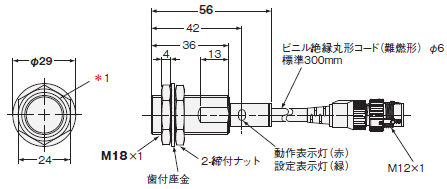

形E2EF-X3D1-M1TGJ
    -QX3D1-M1TGJ

E2EF 外形寸法 10

形E2EF-X7D1-M1TGJ
    -QX7D1-M1TGJ

E2EF 外形寸法 11

形E2EF-X12D1-M1TGJ
    -QX12D1-M1TGJ

E2EF 外形寸法 12
