D4SL-N

小形電磁ロック・セーフティドアスイッチ

D4SL-N

6接点電磁ロック・セーフティドアスイッチで世界最小クラス

※ Web特別価格提供品

センシングコンポ編 p.1700

セーフティドアスイッチ紹介動画

D4SL-Nによる工数削減とメンテナンス時の閉じ込め事故を防止する安全設計の2本をご紹介

※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。

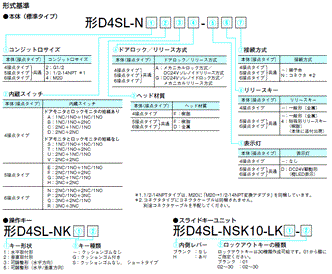

本体 標準在庫形式

こちらには標準在庫している形式のみを掲載しています。
本体 形式一覧の表には標準在庫品を含めたセーフティ・ドアスイッチ 形D4SL-Nの全形式を掲載しております。

リリース
キー
タイプ
配線
方式
ソレノ
イド
電圧/
表示灯
タイプ
ロック/
リリース
方式
接点構成
(ドア開閉検知
スイッチ
+ロックモニタ
スイッチ)
コン
ジット口
サイズ
形式 標準
価格
(¥)
一般型
(金属)
コネ
クタ
DC24V
/橙
メカニカル
ロック/
ソレノイド
リリース
6接点
(2NC/1NO+
2NC/1NO)
G1/2 形D4SL-N2NFA-DN 13,800
5接点
(2NC/1NO+2NC)
形D4SL-N2FFA-DN 12,800
5接点
(3NC+2NC)
形D4SL-N2HFA-DN 12,800
DC24V
/なし
4接点
(1NC/1NO+
1NC/1NO)
ドアモニタと
ロックモニタの
短絡あり
形D4SL-N2AFA-N 11,800
4接点
(2NC+1NC/1NO)
ドアモニタと
ロックモニタの
短絡あり
形D4SL-N2CFA-N 11,800
4接点
(2NC+2NC)
ドアモニタと
ロックモニタの
短絡あり
形D4SL-N2DFA-N 11,800
4接点
(2NC+2NC)
ドアモニタと
ロックモニタの
短絡なし
形D4SL-N2VFA-N 11,800
端子台 DC24V
/橙
6接点
(2NC/1NO+
2NC/1NO)
形D4SL-N2NFA-D 14,800
6接点
(3NC+3NC)
形D4SL-N2RFA-D 14,800
5接点
(2NC/1NO+2NC)
形D4SL-N2FFA-D 13,800
5接点
(3NC+2NC)
形D4SL-N2HFA-D 13,800
DC24V
/なし
4接点
(1NC/1NO+
1NC/1NO)
ドアモニタと
ロックモニタの
短絡あり
形D4SL-N2AFA 12,800
4接点
(2NC+1NC/1NO)
ドアモニタと
ロックモニタの
短絡あり
形D4SL-N2CFA 12,800
4接点
(2NC+2NC)
ドアモニタと
ロックモニタの
短絡あり
形D4SL-N2DFA 12,800
4接点
(2NC+2NC)
ドアモニタと
ロックモニタの
短絡なし
形D4SL-N2VFA 12,800
コネ
クタ
DC24V
/橙
ソレノイド
ロック/
メカニカル
リリース
6接点
(2NC/1NO+
2NC/1NO)
形D4SL-N2NFG-DN 13,800
5接点
(2NC/1NO+2NC)
形D4SL-N2FFG-DN 12,800
5接点
(3NC+2NC)
形D4SL-N2HFG-DN 12,800
DC24V
/なし
4接点
(1NC/1NO+
1NC/1NO)
ドアモニタと
ロックモニタ
の短絡あり
形D4SL-N2AFG-N 11,800
4接点
(2NC+1NC/1NO)
ドアモニタと
ロックモニタの
短絡あり
形D4SL-N2CFG-N 11,800
4接点
(2NC+2NC)
ドアモニタと
ロックモニタの
短絡あり
形D4SL-N2DFG-N 11,800
4接点
(2NC+2NC)
ドアモニタと
ロックモニタの
短絡なし
形D4SL-N2VFG-N 11,800
端子台 DC24V
/橙
6接点
(2NC/1NO+
2NC/1NO)
形D4SL-N2NFG-D 14,800
5接点
(2NC/1NO+
1NC/1NO)
形D4SL-N2EFG-D 13,800
5接点
(2NC/1NO+2NC)
形D4SL-N2FFG-D 13,800
5接点
(3NC+2NC)
形D4SL-N2HFG-D 13,800
DC24V
/なし
4接点
(1NC/1NO+
1NC/1NO)
ドアモニタと
ロックモニタの
短絡あり
形D4SL-N2AFG 12,800
4接点
(2NC+1NC/1NO)
ドアモニタと
ロックモニタの
短絡あり
形D4SL-N2CFG 12,800
4接点
(2NC+2NC)
ドアモニタと
ロックモニタの
短絡あり
形D4SL-N2DFG 12,800
4接点
(2NC+2NC)
ドアモニタと
ロックモニタの
短絡なし
形D4SL-N2VFG 12,800
特殊型
(樹脂)
コネ
クタ
DC24V
/橙
メカニカル
ロック/
ソレノイド
リリース
6接点
(2NC/1NO+
2NC/1NO)
形D4SL-N2NFA-D4N 14,300
端子台 形D4SL-N2NFA-D4 15,300
一般型
(金属)
コネ
クタ
DC24V
/橙
メカニカル
ロック/
ソレノイド
リリース
5接点
(2NC/1NO+
1NC/1NO)
M20 形D4SL-N4EFA-DN 12,800
5接点
(2NC/1NO+2NC)
形D4SL-N4FFA-DN 12,800
5接点
(3NC+1NC/1NO)
形D4SL-N4GFA-DN 12,800
5接点
(3NC+2NC)
形D4SL-N4HFA-DN 12,800
DC24V
/なし
4接点
(1NC/1NO+
1NC/1NO)
ドアモニタと
ロックモニタの
短絡あり
形D4SL-N4AFA-N 11,800
4接点
(2NC+1NC/1NO)
ドアモニタと
ロックモニタの
短絡あり
形D4SL-N4CFA-N 11,800
4接点
(2NC+2NC)
ドアモニタと
ロックモニタの
短絡あり
形D4SL-N4DFA-N 11,800
端子台 DC24V
/橙
5接点
(2NC/1NO+
1NC/1NO)
形D4SL-N4EFA-D 13,800
5接点
(2NC/1NO+2NC)
形D4SL-N4FFA-D 13,800
5接点
(3NC+1NC/1NO)
形D4SL-N4GFA-D 13,800
5接点
(3NC+2NC)
形D4SL-N4HFA-D 13,800
DC24V
/なし
4接点
(1NC/1NO+
1NC/1NO)
ドアモニタと
ロックモニタの
短絡あり
形D4SL-N4AFA 12,800
4接点
(2NC+1NC/1NO)
ドアモニタと
ロックモニタの
短絡あり
形D4SL-N4CFA 12,800
4接点
(2NC+2NC)
ドアモニタと
ロックモニタの
短絡あり
形D4SL-N4DFA 12,800
コネ
クタ
DC24V
/橙
ソレノイド
ロック/
メカニカル
リリース
5接点
(3NC+1NC/1NO)
形D4SL-N4GFG-DN 12,800
5接点
(3NC+2NC)
形D4SL-N4HFG-DN 12,800
DC24V
/なし
4接点
(1NC/1NO+
1NC/1NO)
ドアモニタと
ロックモニタの
短絡あり
形D4SL-N4AFG-N 11,800
4接点
(2NC+2NC)
ドアモニタと
ロックモニタの
短絡あり
形D4SL-N4DFG-N 11,800
端子台 DC24V
/橙
5接点
(2NC/1NO+
1NC/1NO)
形D4SL-N4EFG-D 13,800
5接点
(2NC/1NO+2NC)
形D4SL-N4FFG-D 13,800
5接点
(3NC+1NC/1NO)
形D4SL-N4GFG-D 13,800
5接点
(3NC+2NC)
形D4SL-N4HFG-D 13,800
DC24V
/なし
4接点
(1NC/1NO+
1NC/1NO)
ドアモニタと
ロックモニタの
短絡あり
形D4SL-N4AFG 12,800
4接点
(2NC+2NC)
ドアモニタと
ロックモニタの
短絡あり
形D4SL-N4DFG 12,800

本体 形式一覧

納期、価格など、ご注文の際はお取引き商社または当社営業にお問い合わせください。
標準在庫形式は前表をご覧ください。

リリース
キー
タイプ
配線
方式
ソレノ
イド
電圧/
表示灯
タイプ
ロック/
リリース
方式
接点構成
(ドア開閉検知
スイッチ
+ロックモニタ
スイッチ)
コン
ジット口
サイズ
(注)
形式 標準
価格
(¥)
一般型
(金属)
コネ
クタ
DC24V
/橙
メカニカル
ロック/
ソレノイド
リリース
6接点
□にはN、P、Q、R
が入ります
G1/2 形D4SL-N2□FA-DN 13,800
1/2-14NPT 形D4SL-N3□FA-DN 14,300
M20 形D4SL-N4□FA-DN 13,800
5接点
□にはE、F、G、H
が入ります
G1/2 形D4SL-N2□FA-DN 12,800
1/2-14NPT 形D4SL-N3□FA-DN 13,300
M20 形D4SL-N4□FA-DN 12,800
DC24V
/なし
4接点
□にはA、B、C、D、
S、T、U、Vが
入ります
G1/2 形D4SL-N2□FA-N 11,800
1/2-14NPT 形D4SL-N3□FA-N 12,300
M20 形D4SL-N4□FA-N 11,800
端子
DC24V
/橙
6接点
□にはN、P、Q、R
が入ります
G1/2 形D4SL-N2□FA-D 14,800
1/2-14NPT 形D4SL-N3□FA-D 15,300
M20 形D4SL-N4□FA-D 14,800
5接点
□にはE、F、G、H
が入ります
G1/2 形D4SL-N2□FA-D 13,800
1/2-14NPT 形D4SL-N3□FA-D 14,300
M20 形D4SL-N4□FA-D 13,800
DC24V
/なし
4接点
□にはA、B、C、D、
S、T、U、Vが
入ります
G1/2 形D4SL-N2□FA 12,800
1/2-14NPT 形D4SL-N3□FA 13,300
M20 形D4SL-N4□FA 12,800
コネ
クタ
DC24V
/橙
ソレノイド
ロック/
メカニカル
リリース
6接点
□にはN、P、Q、R
が入ります
G1/2 形D4SL-N2□FG-DN 13,800
1/2-14NPT 形D4SL-N3□FG-DN 14,300
M20 形D4SL-N4□FG-DN 13,800
5接点
□にはE、F、G、H
が入ります
G1/2 形D4SL-N2□FG-DN 12,800
1/2-14NPT 形D4SL-N3□FG-DN 13,300
M20 形D4SL-N4□FG-DN 12,800
DC24V
/なし
4接点
□にはA、B、C、D、
S、T、U、Vが
入ります
G1/2 形D4SL-N2□FG-N 11,800
1/2-14NPT 形D4SL-N3□FG-N 12,300
M20 形D4SL-N4□FG-N 11,800
端子
DC24V
/橙
6接点
□にはN、P、Q、R
が入ります
G1/2 形D4SL-N2□FG-D 14,800
1/2-14NPT 形D4SL-N3□FG-D 15,300
M20 形D4SL-N4□FG-D 14,800
5接点
□にはE、F、G、H
が入ります
G1/2 形D4SL-N2□FG-D 13,800
1/2-14NPT 形D4SL-N3□FG-D 14,300
M20 形D4SL-N4□FG-D 13,800
DC24V
/なし
4接点
□にはA、B、C、D、
S、T、U、Vが
入ります
G1/2 形D4SL-N2□FG 12,800
1/2-14NPT 形D4SL-N3□FG 13,300
M20 形D4SL-N4□FG 12,800
特殊型
(樹脂)
コネ
クタ
DC24V
/橙
メカニカル
ロック/
ソレノイド
リリース
6接点
□にはN、P、Q、R
が入ります
G1/2 形D4SL-N2□FA-D4N 14,300
1/2-14NPT 形D4SL-N3□FA-D4N 14,800
M20 形D4SL-N4□FA-D4N 14,300
5接点
□にはE、F、G、H
が入ります
G1/2 形D4SL-N2□FA-D4N 13,300
1/2-14NPT 形D4SL-N3□FA-D4N 13,800
M20 形D4SL-N4□FA-D4N 13,300
端子
6接点
□にはN、P、Q、R
が入ります
G1/2 形D4SL-N2□FA-D4 15,300
1/2-14NPT 形D4SL-N3□FA-D4 15,800
M20 形D4SL-N4□FA-D4 15,300
5接点
□にはE、F、G、H
が入ります
G1/2 形D4SL-N2□FA-D4 14,300
1/2-14NPT 形D4SL-N3□FA-D4 14,800
M20 形D4SL-N4□FA-D4 14,300
コネ
クタ
ソレノイド
ロック/
メカニカル
リリース
6接点
□にはN、P、Q、R
が入ります
G1/2 形D4SL-N2□FG-D4N 14,300
1/2-14NPT 形D4SL-N3□FG-D4N 14,800
M20 形D4SL-N4□FG-D4N 14,300
5接点
□にはE、F、G、H
が入ります
G1/2 形D4SL-N2□FG-D4N 13,300
1/2-14NPT 形D4SL-N3□FG-D4N 13,800
M20 形D4SL-N4□FG-D4N 13,300
端子
6接点
□にはN、P、Q、R
が入ります
G1/2 形D4SL-N2□FG-D4 15,300
1/2-14NPT 形D4SL-N3□FG-D4 15,800
M20 形D4SL-N4□FG-D4 15,300
5接点
□にはE、F、G、H
が入ります
G1/2 形D4SL-N2□FG-D4 14,300
1/2-14NPT 形D4SL-N3□FG-D4 14,800
M20 形D4SL-N4□FG-D4 14,300

注. 設備機械などをヨーロッパへ輸出される場合はM20、北米に輸出される場合は1/2-14NPTを推奨いたします。

操作キー形式

種類 形式 標準価格(¥)
水平取付形 3125_lu_3_1 形D4SL-NK1 450
水平取付形(ショートタイプ) 3125_lu_3_2 形D4SL-NK1S 500
水平取付形(クッションゴム付) 3125_lu_3_3 形D4SL-NK1G 600
垂直取付形 3125_lu_3_4 形D4SL-NK2 450
垂直取付形(クッションゴム付) 3125_lu_3_5 形D4SL-NK2G 600
可調整形(水平方向) 3125_lu_3_6 形D4SL-NK3 1,400
可調整形(水平/垂直方向) 3125_lu_3_7 形D4SL-NK5 1,800

コネクタケーブル

種類 形式 標準価格(¥)
1m 形D4SL-CN1 1,400
3m 形D4SL-CN3 2,700
5m 形D4SL-CN5 4,100
10m 形D4SL-CN10 7,600

スライドキーユニット

種類 仕様 内容 形式 標準
価格
(¥)
3125_lu_5_1 質量:
約0.6kg
機械的
耐久性:
2万回
以上
スライドキー本体:1個
(キー未取り付け)
内側レバー:なし
形D4SL-N取り付け板:1個
ドアスイッチ取り付け用特
殊ねじ:3個
形D4SL-NK1S:1個
形D4SL-NK1S取り付け用特
殊ねじ:2個
ロックアウトキー:2個
ロックアウトキー用スト
ラップ:1個
コーションラベル(シー
ル):和文・英文 各1枚
形D4SL-NSK10-LK
*1
16,400
形D4SL-NSK10-LK-□
*2
3125_lu_5_2 質量:
約0.1kg
内側レバー:1個 形D4SL-SK10H *3 3,400
3125_lu_5_3 質量:
約0.7kg
機械的
耐久性:
2万回
以上
スライドキー本体:1個
(キー未取り付け)
内側レバー:1個
形D4SL-N取り付け:1個
ドアスイッチ取り付け用特
殊ねじ:3個
形D4SL-NK1S:1個
形D4SL-NK1S取り付け用特
殊ねじ:2個
ロックアウトキー:2個
ロックアウトキー用スト
ラップ:1個
コーションラベル(シー
ル):和文・英文 各1枚
形D4SL-NSK10-LKH
*1
20,500
形D4SL-NSK10-LKH-□
*2

注1. ドアスイッチ本体は付属しておりません。必要な接点数、コンジット口サイズによりご選定ください。
   また、個別部品(パーツ)でのお取扱いはできません。
  2. 対象となる設備のリスクアセスメントを実施し、リレーユニットなどで安全回路を構築し、正しくお使いください。

*1. ロックアウトキーの番号は01です。
*2. □には02~30(ロックアウトキーの番号)が入ります。納期についてはお問い合わせください。
*3. 形D4SL-NSK10-LKの内側レバーです。その他の製品・用途では使用できません。
