(単位:mm)

本体

形KE1-PGR1C-FLK/PVS1C-FLK/VSU1B-FLK/VAU1B-FLK/CTD8E/ZCT8E/KM1-EMU8A-FLK

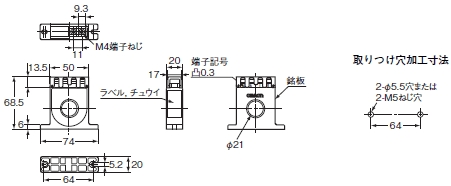

KE1 外形寸法 1

形KE1-DRT-FLK

KE1 外形寸法 2

分割型変流器(CT)

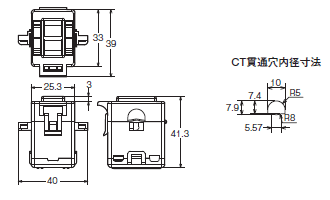

形KM20-CTF-5A

KE1 外形寸法 4

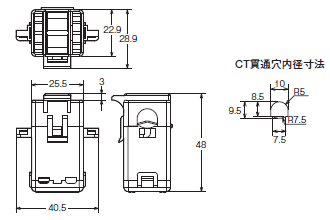

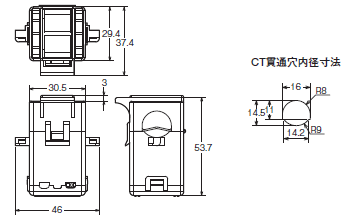

形KM20-CTF-50A

KE1 外形寸法 5

形KM20-CTF-100A

KE1 外形寸法 6

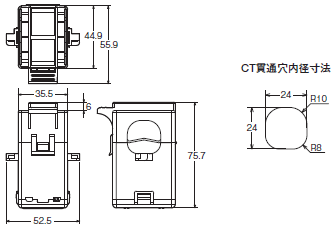

形KM20-CTF-200A

KE1 外形寸法 7

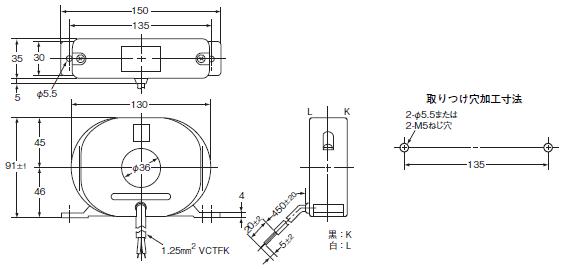

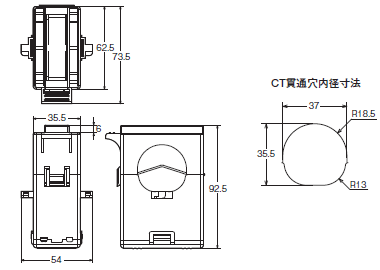

形KM20-CTF-400A/600A

KE1 外形寸法 8

貫通型変流器(CT)

形KM20-CTB-5A/50A

KE1 外形寸法 9

CT専用ケーブル

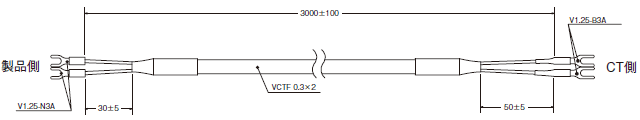

形KM20-CTF-CB3(専用CTケーブル)

KE1 外形寸法 10

零相変流器(互換性型ZCT)

屋内貫通形

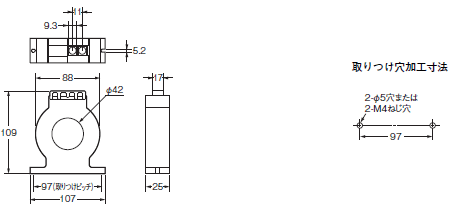

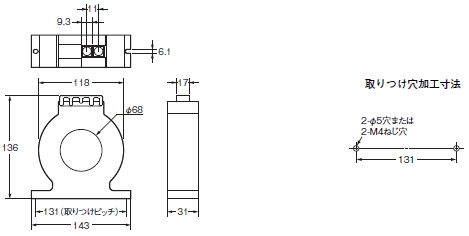

形OTG-L21(50A)

KE1 外形寸法 12

屋内貫通形

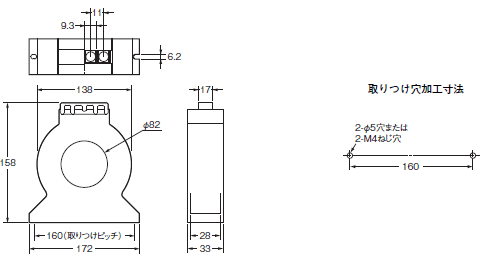

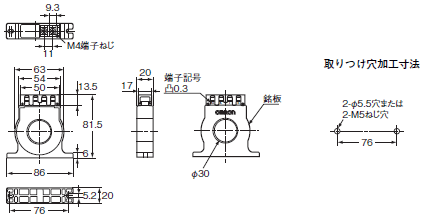

形OTG-L30(100A)

KE1 外形寸法 13

屋内貫通形

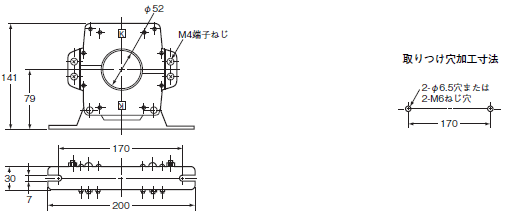

形OTG-L42(200A)

KE1 外形寸法 14

屋内貫通形

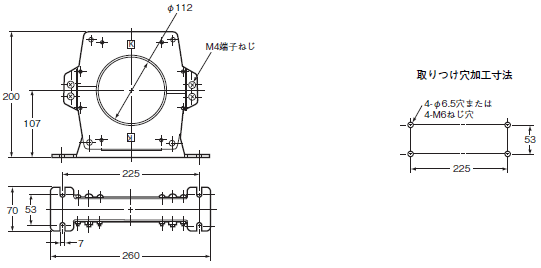

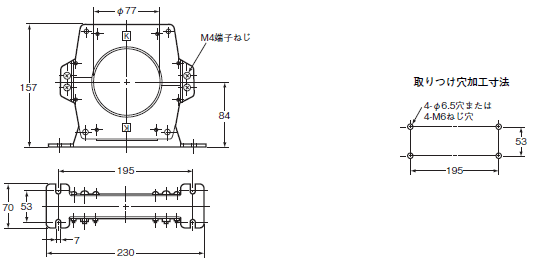

形OTG-L68(400A)

KE1 外形寸法 15

屋内貫通形

形OTG-L82(600A)

KE1 外形寸法 16

屋内貫通形

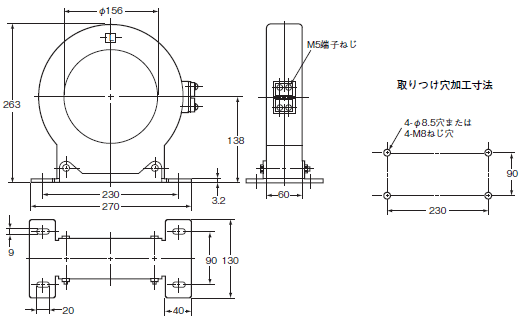

形OTG-L156(1,000A)

KE1 外形寸法 17

屋内分割形

形OTG-CN52(200A)

KE1 外形寸法 18

屋内分割形

形OTG-CN77(400A)

KE1 外形寸法 19

屋内分割形

形OTG-CN112(600A)

KE1 外形寸法 20

屋外貫通形

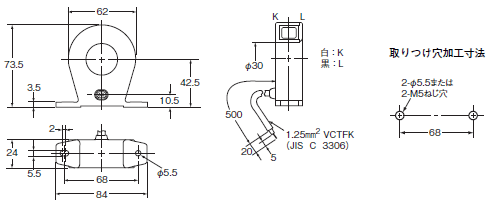

形OTG-LA30W(100A)

KE1 外形寸法 21

屋外分割形

形OTG-CN36W(150A)

KE1 外形寸法 22

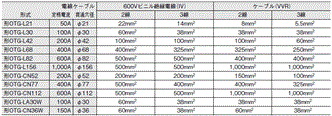

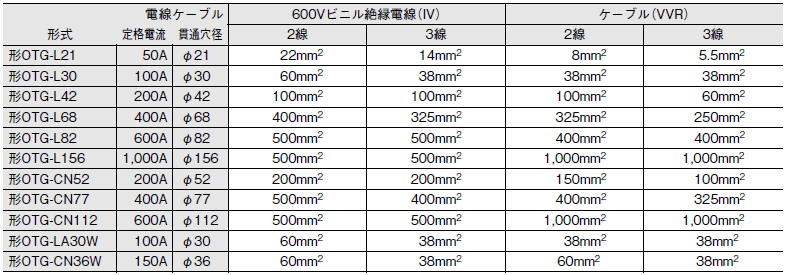

変流器の最大適合電線表

KE1 外形寸法 23

通信変換器

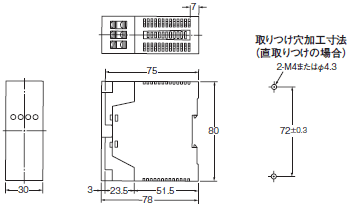

形K3SC-10

KE1 外形寸法 24

注. DINレールへの取りつけも可能です。

DINレール

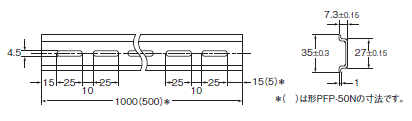

形PFP-100N
形PFP-50N

KE1 外形寸法 26

止め金具(エンドプレート)

形PFP-M

KE1 外形寸法 27
