E5AN-HT / E5EN-HT

サーマックNEO 温度調節器(デジタル調節計 プログラムタイプ)

E5AN-HT / E5EN-HT

サーマックNEOシリーズにプログラムタイプ新登場!最大256セグメントのプログラム容量で優れたコストパフォーマンス。新型液晶採用で、視野角、コントラスト比が向上

形E5AN-HTPRR20□B(F)(D)-FLK/ HTPRR2BB(F)(D)/ HTPRR2BF, 形E5EN-HTPRR20□B(F)(D)-FLK/ HTPRR2BB(F)(D)/ HTPRR2BFは2018年3月受注終了予定

※ Web特別価格提供品

温度コントロールソリューション

歩留まり改善、省エネ・省工数によるTCOの削減に貢献し、最適温度コントロールをご提案します。

(単位:mm)

本体

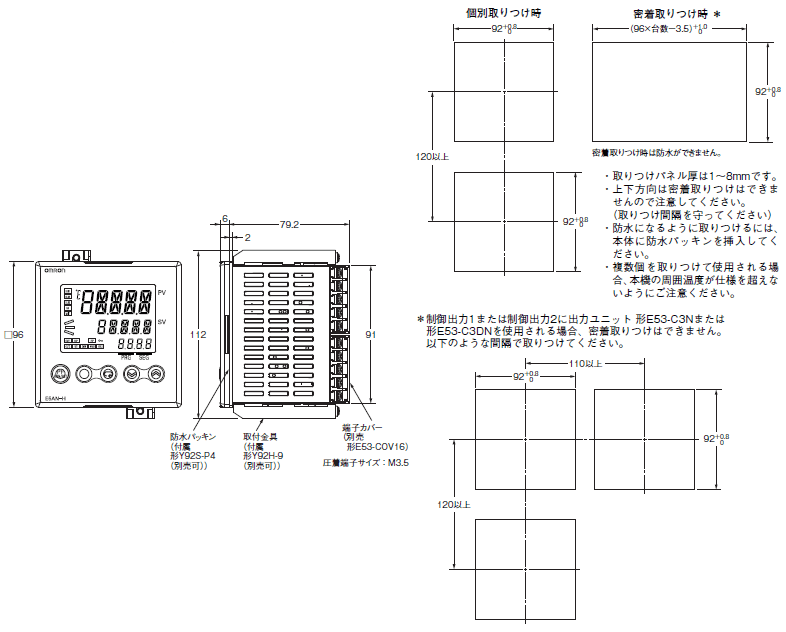

形E5AN-HT

E5AN-HT / E5EN-HT 外形寸法 2

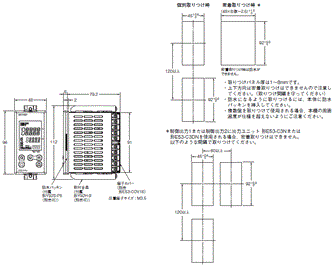

形E5EN-HT

E5AN-HT / E5EN-HT 外形寸法 3

オプション(別売)

USB-赤外線変換ケーブル

形E58-CIFIR

〈赤外線変換ケーブル〉

E5AN-HT / E5EN-HT 外形寸法 7

〈取りつけアダプタ〉

E5AN-HT / E5EN-HT 外形寸法 8

USB-シリアル変換ケーブル

形E58-CIFQ1

E5AN-HT / E5EN-HT 外形寸法 9

端子カバー

形E53-COV16(6ヶ詰め)

E5AN-HT / E5EN-HT 外形寸法 10

取付金具

形Y92H-9(2ヶ詰め)

E5AN-HT / E5EN-HT 外形寸法 12

製品に一組梱包されています。
紛失、破損した場合は別途ご注文ください。

防水パッキン

形Y92S-P4〔DIN96×96用〕

E5AN-HT / E5EN-HT 外形寸法 13

形Y92S-P5〔DIN48×96用〕

E5AN-HT / E5EN-HT 外形寸法 14

防水パッキンを紛失、破損した場合は別途、次の形式でご注文ください。
防水パッキンを使用される場合、保護構造はIP66となります。(IP66の防水レベルを確保するために、ご使用環境によっては劣化、収縮または硬化するため定期的な交換をおすすめします。定期的な交換時期は使用環境によって異なります。お客様でご確認ください。1年以下を目安としてください。なお、定期的な交換をされない場合の防水レベルは当社では責任を負いかねます。)
防水構造が不要な場合は、防水パッキンを取りつける必要はありません。

電流検出器

形E54-CT1

E5AN-HT / E5EN-HT 外形寸法 15

形E54-CT3

E5AN-HT / E5EN-HT 外形寸法 16

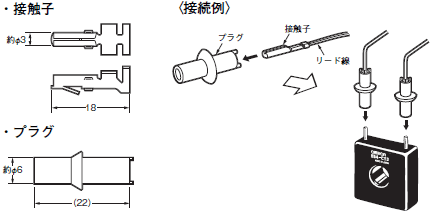

形E54-CT3付属品

E5AN-HT / E5EN-HT 外形寸法 17

貫通電流(Io)対出力電圧(Eo)特性(参考値)
形E54-CT1

E5AN-HT / E5EN-HT 外形寸法 18

連続最高ヒータ電流:50A(50/60Hz)
巻数:400±2ターン
巻線抵抗:18±2Ω

貫通電流(Io)対出力電圧(Eo)特性(参考値)
形E54-CT3

E5AN-HT / E5EN-HT 外形寸法 19

連続最高ヒータ電流:120A(50/60Hz)
(ただし、オムロンの温調器の連続最高ヒータ電流値は50Aです。)
巻数:400±2ターン
巻線抵抗:8±0.8Ω
