(単位:mm)

基板挿入端子

上面操作3×3端子 フラットタイプ

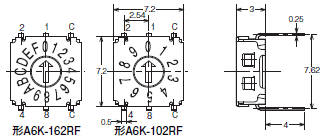

形A6K-102RF
形A6K-162RF

A6K / A6KS 外形寸法 2

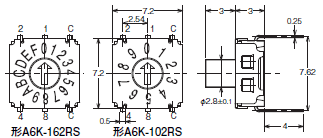

上面操作3×3端子 シャフトタイプ
形A6K-102RS
形A6K-162RS

A6K / A6KS 外形寸法 3

側面操作3×3端子 フラットタイプ

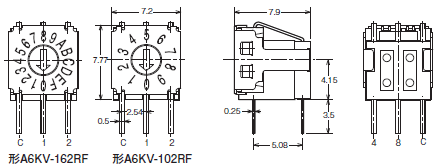

形A6KV-102RF
形A6KV-162RF

A6K / A6KS 外形寸法 4

側面操作3×3端子 シャフトタイプ

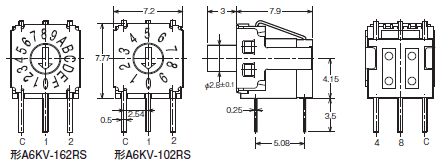

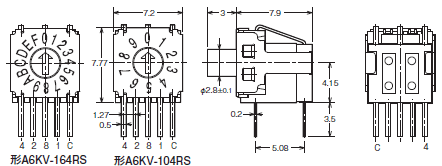

形A6KV-102RS
形A6KV-162RS

A6K / A6KS 外形寸法 5

上面操作5×2端子 フラットタイプ

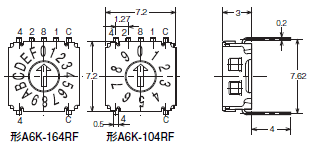

形A6K-104RF
形A6K-164RF

A6K / A6KS 外形寸法 6

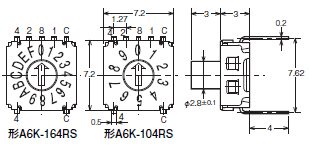

上面操作5×2端子 シャフトタイプ
形A6K-104RS
形A6K-164RS

A6K / A6KS 外形寸法 7

側面操作5×2端子 フラットタイプ

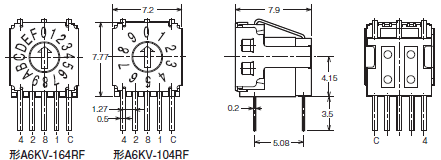

形A6KV-104RF
形A6KV-164RF

A6K / A6KS 外形寸法 8

側面操作5×2端子 シャフトタイプ
形A6KV-104RS
形A6KV-164RS

A6K / A6KS 外形寸法 9

サーフェスマウント端子

上面操作3×3端子 フラットタイプ
形A6KS-102RF
形A6KS-102RF-R100
形A6KS-162RF
形A6KS-162RF-R100

A6K / A6KS 外形寸法 11

上面操作3×3端子 シャフトタイプ
形A6KS-102RS
形A6KS-102RS-R100
形A6KS-162RS
形A6KS-162RS-R100

A6K / A6KS 外形寸法 12

上面操作5×2端子 フラットタイプ
形A6KS-104RF
形A6KS-104RF-R100
形A6KS-164RF
形A6KS-164RF-R100

A6K / A6KS 外形寸法 13

上面操作5×2端子 シャフトタイプ
形A6KS-104RS
形A6KS-104RS-R100
形A6KS-164RS
形A6KS-164RS-R100

A6K / A6KS 外形寸法 14

側面操作5×2端子 フラットタイプ
形A6KSV-104RF
形A6KSV-104RF-R100
形A6KSV-164RF
形A6KSV-164RF-R100

A6K / A6KS 外形寸法 15

側面操作5×2端子 シャフトタイプ

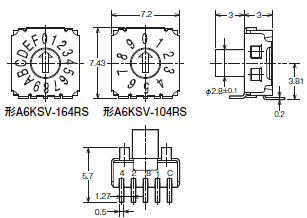

形A6KSV-104RS
形A6KSV-104RS-R100
形A6KSV-164RS

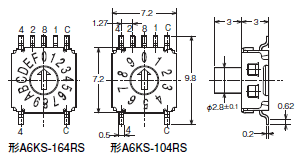

形A6KSV-164RS-R100

A6K / A6KS 外形寸法 16

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。

プリント基板加工寸法(参考)(TOP VIEW)

A6K / A6KS 外形寸法 18

3×3端子
基板挿入端子(上面操作)

A6K / A6KS 外形寸法 19

3×3端子
基板挿入端子(側面操作)

A6K / A6KS 外形寸法 20

3×3端子
サーフェスマウント端子(上面操作)

A6K / A6KS 外形寸法 21

5×2端子
基板挿入端子(上面操作)

A6K / A6KS 外形寸法 22

5×2端子
基板挿入端子(側面操作)

A6K / A6KS 外形寸法 23

5×2端子
サーフェスマウント端子(上面操作)

A6K / A6KS 外形寸法 24

5×2端子
サーフェスマウント端子(側面操作)

A6K / A6KS 外形寸法 25
