(単位:mm)

標準レバー形

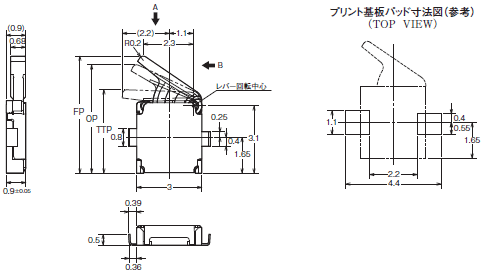

D3SH 外形寸法 1

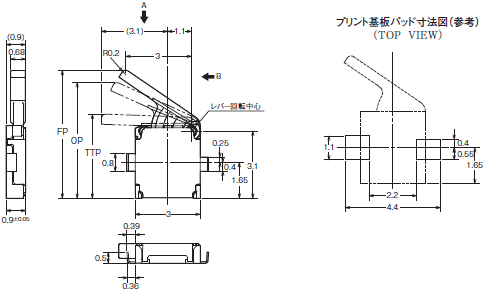

右方向検知 ボスなし
形D3SH-□0R

D3SH 外形寸法 2

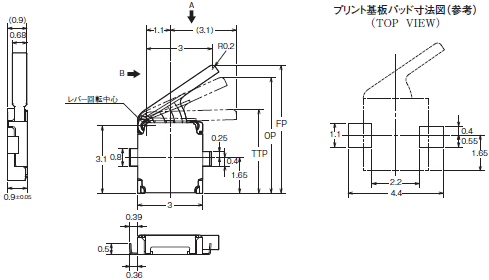

左方向検知 ボスなし
形D3SH-□0L

D3SH 外形寸法 3

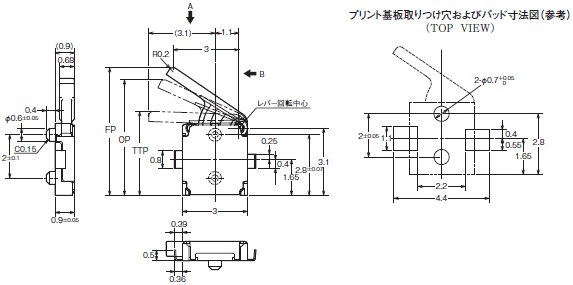

右方向検知 ボスあり
形D3SH-□1R

D3SH 外形寸法 4

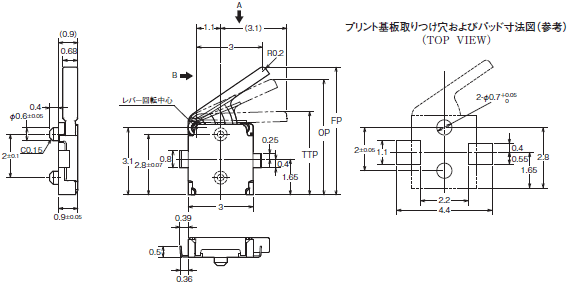

左方向検知 ボスあり
形D3SH-□1L

D3SH 外形寸法 5

注1.上記外形寸法図中、指定のない部分の寸法公差は±0.15mmです。
注2.動作特性はA方向(↓)に動作した場合です。B方向(→、←)の動作特性もA方向と同じ特性値となります。

ロングレバー形

D3SH 外形寸法 7

右方向検知 ボスなし
形D3SH-□0R1

D3SH 外形寸法 8

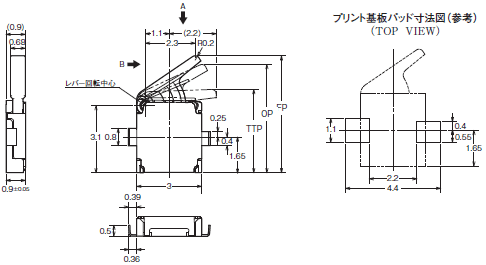

左方向検知 ボスなし
形D3SH-□0L1

D3SH 外形寸法 9

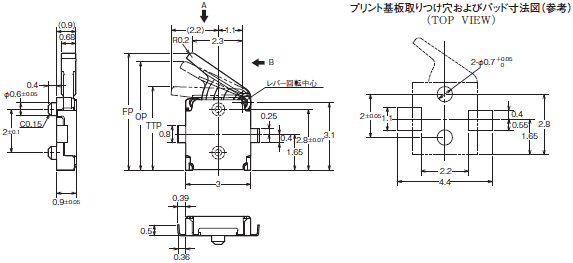

右方向検知 ボスあり
形D3SH-□1R1

D3SH 外形寸法 10

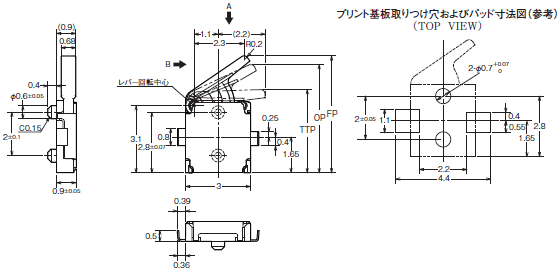

左方向検知 ボスあり
形D3SH-□1L1

D3SH 外形寸法 11

注1.上記外形寸法図中、指定のない部分の寸法公差は±0.15mmです。
注2.動作特性はA方向(↓)に動作した場合です。B方向(→、←)の動作特性もA方向と同じ特性値となります。

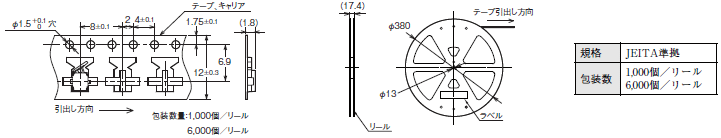

包装仕様

D3SH 外形寸法 13
