(単位:mm)

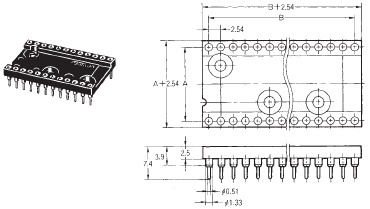

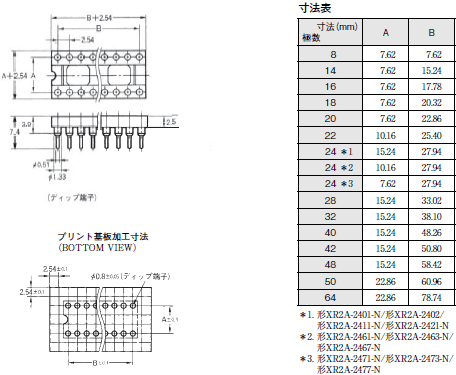

形XR2A オープンフレームタイプ

XR2 外形寸法 2

形XR2A-□□11-N
形XR2A-2463-N
形XR2A-2473-N
形XR2A-□□01-N
形XR2A-2461-N
形XR2A-2471-N
形XR2A-□□21-N
形XR2A-2467-N
形XR2A-2477-N
(ディップ端子)

形XR2A-□□02
(ラッピング端子)

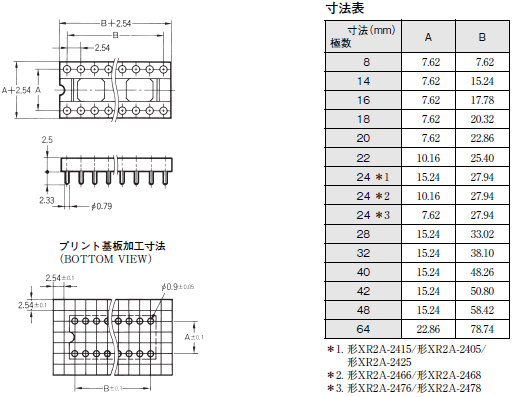

形XR2A オープンフレームタイプ(ロープロディップ端子)

XR2 外形寸法 4

形XR2A-□□15
形XR2A-2466
形XR2A-2476
形XR2A-□□05
形XR2A-□□25
形XR2A-2468
形XR2A-2478
(ロープロディップ端子)

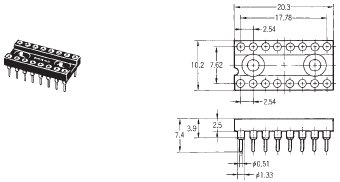

形XR2B クローズドタイプ

形XR2B-1611-N
形XR2B-1601-N

XR2 外形寸法 6

形XR2B-□□11-N
形XR2B-□□01-N

XR2 外形寸法 7
XR2 外形寸法 8

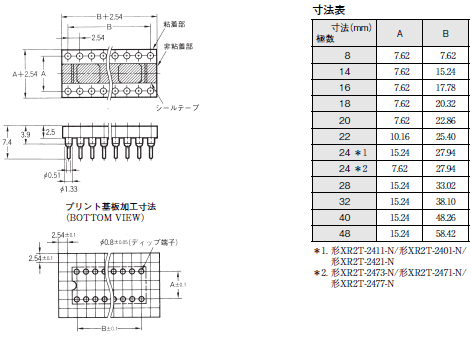

形XR2T シールテープ付オープンフレームタイプ

XR2 外形寸法 10

形XR2T-□□11-N
形XR2T-2473-N
形XR2T-□□01-N
形XR2T-2471-N
形XR2T-□□21-N
形XR2T-2477-N

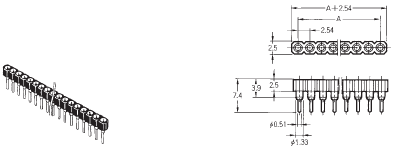

形XR2C 1列タイプ

形XR2C-□□11-N
形XR2C-□□01-N
形XR2C-□□21-N
(ディップ端子)

XR2 外形寸法 12

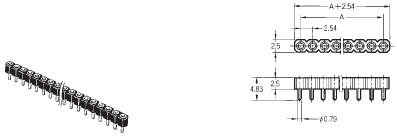

形XR2C-□□15
形XR2C-□□05
形XR2C-□□25
(ロープロディップ端子)

XR2 外形寸法 13

形XR2C-□□02
(ラッピング端子)

XR2 外形寸法 14
XR2 外形寸法 15

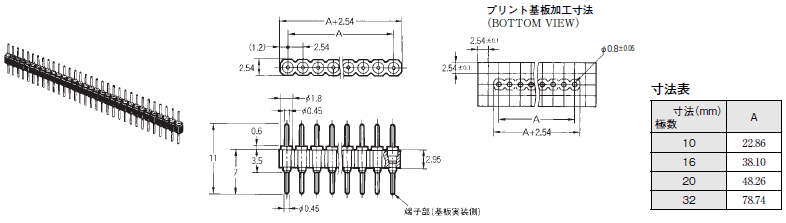

形XR2P 1列丸ピンプラグ

形XR2P-□□41
(ディップストレート端子)

XR2 外形寸法 17

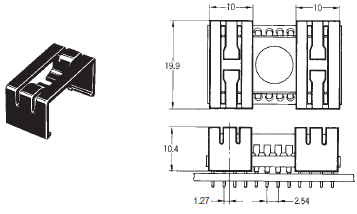

付属品/工具(別売)

IC止め具(材質PBT)

形XR2Z-11

XR2 外形寸法 19

形XR2Z-13

XR2 外形寸法 20
