XH2

ハーフピッチコネクタ(基板対基板接続用(耳付))

XH2

電子機器の高密度実装化、小型化に応える1.27mmピッチコネクタ

※ Web特別価格提供品

(単位:mm)

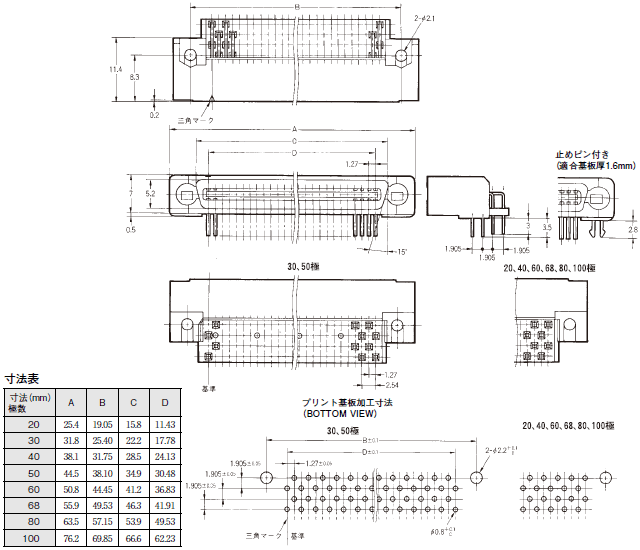

形XH2A プラグ、ディップストレート端子

形XH2A-□□41
(ディップストレート端子)

XH2 外形寸法 3

形XH2A-□□41-A
(ディップストレート端子、止めピン付き)

XH2 外形寸法 5
XH2 外形寸法 6

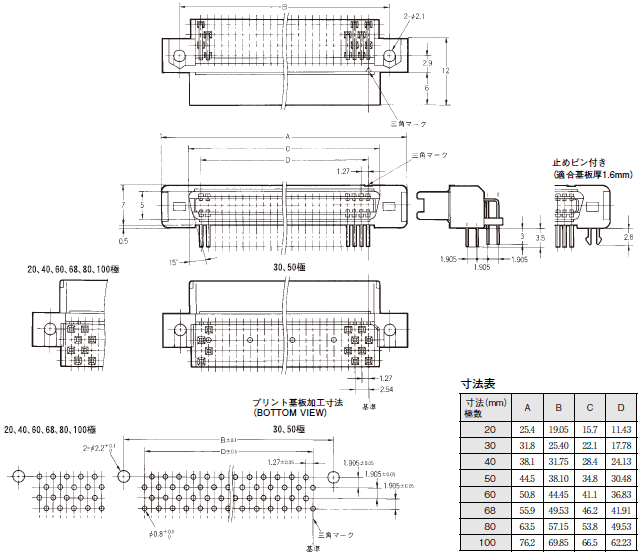

形XH2A プラグ、ディップL形端子

形XH2A-□□42
(ディップL形端子)

XH2 外形寸法 9

形XH2A-□□42-A
(ディップL形端子、止めピン付)

XH2 外形寸法 11
XH2 外形寸法 12

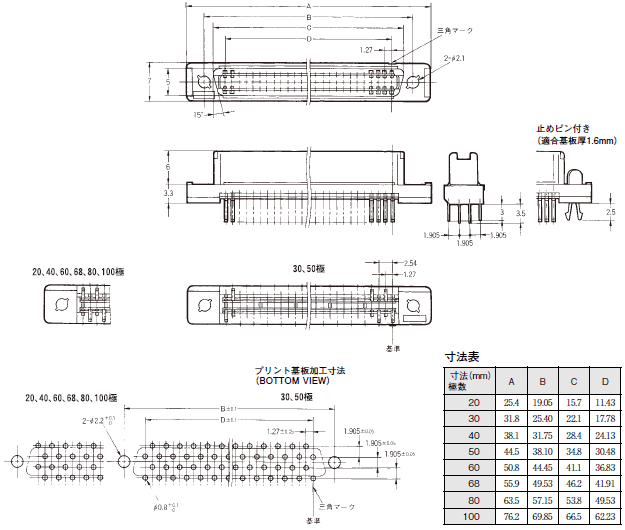

形XH2B ソケット、ディップストレート端子

形XH2B-□□41
(ディップストレート端子)

XH2 外形寸法 15

形XH2B-□□41-A
(ディップストレート端子、止めピン付き)

XH2 外形寸法 17
XH2 外形寸法 18

XH2B ソケット、ディップL形端子

形XH2B-□□42
(ディップL形端子)

XH2 外形寸法 21

形XH2B-□□42-A
(ディップL形端子、止めピン付き)

XH2 外形寸法 23
XH2 外形寸法 24

付属品(別売)

ダストカバー(材質/ABS)
形XH2T-□□01(プラグ用)
形XH2T-□□02(ソケット用)

XH2 外形寸法 27
XH2 外形寸法 28

当面使用しないコネクタの防塵用のカバーです。
自動はんだづけ時のフラックス対策用には適しません。
