XW4A / XW4B / XW4C / XW4E

プリント基板用端子台

XW4A / XW4B / XW4C / XW4E

制御機器のインターフェースに 最適なプリント基板用端子台

※ Web特別価格提供品

(単位:mm)

形XW4C プリント基板用端子台(プッシュインタイプ)

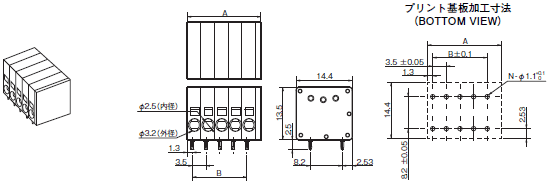

形XW4C プリント基板用端子台(プッシュインタイプ 端子ピッチ3.5㎜)

水平タイプ

形XW4C-□□D1-H1

XW4 外形寸法 3

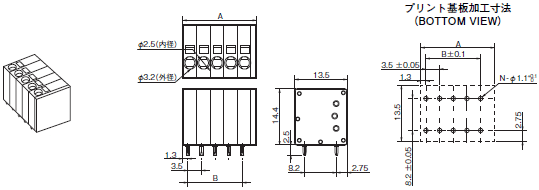

垂直タイプ

形XW4C-□□D1-V1

XW4 外形寸法 4
XW4 外形寸法 5

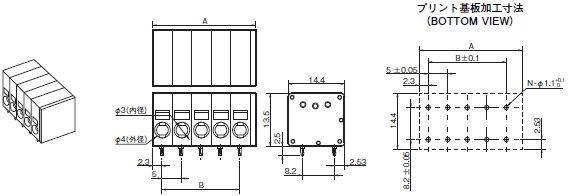

形XW4C プリント基板用端子台(プッシュインタイプ 端子ピッチ5.0㎜)

水平タイプ

形XW4C-□□E1-H1

XW4 外形寸法 7

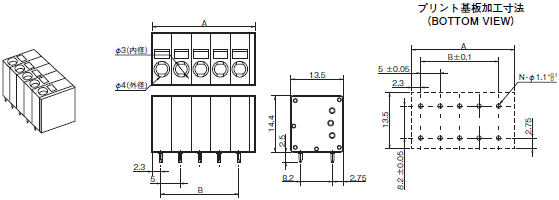

垂直タイプ

形XW4C-□□E1-V1

XW4 外形寸法 8
XW4 外形寸法 9

形XW4 プリント基板用端子台(ねじタイプ)、コネクタ端子台

形XW4E プリント基板用端子台(端子ピッチ3.81㎜)

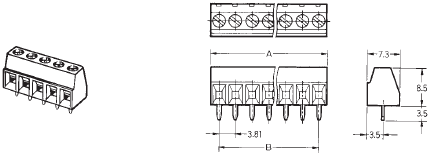

小型端子台

形XW4E-□□B1-V1

XW4 外形寸法 12

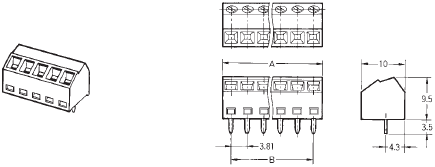

傾斜型端子台

形XW4E-□□B1-S1

XW4 外形寸法 13

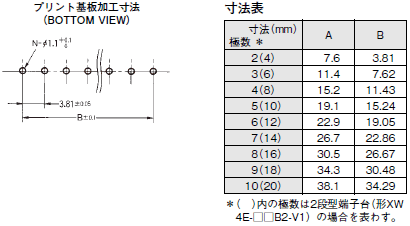

XW4 外形寸法 14

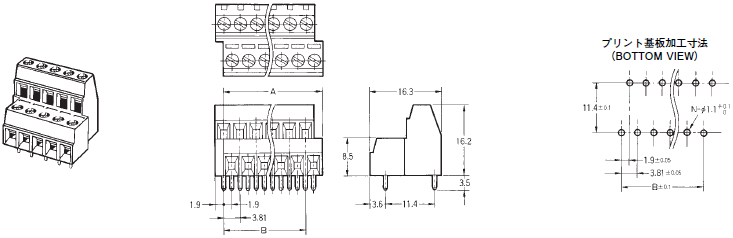

2段型端子台

形XW4E-□□B2-V1

XW4 外形寸法 15

形XW4E プリント基板用端子台(端子ピッチ5.08㎜)

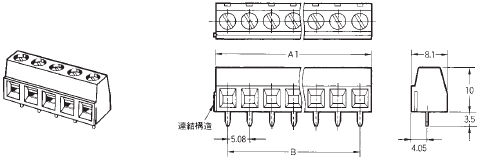

小型端子台

形XW4E-□□C1-V1

XW4 外形寸法 17

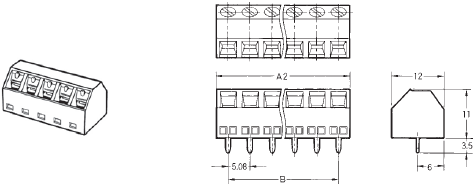

傾斜型端子台

形XW4E-□□C1-S1

XW4 外形寸法 18

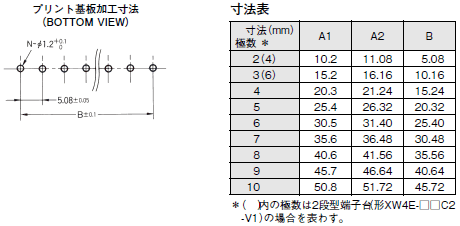

XW4 外形寸法 19

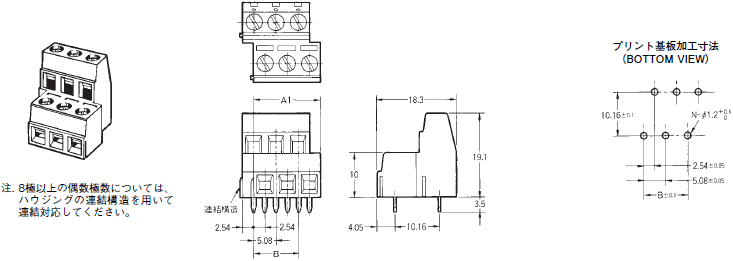

2段型端子台

形XW4E-□□C2-V1

XW4 外形寸法 20

形XW4A/B コネクタ端子台(端子ピッチ3.81㎜)

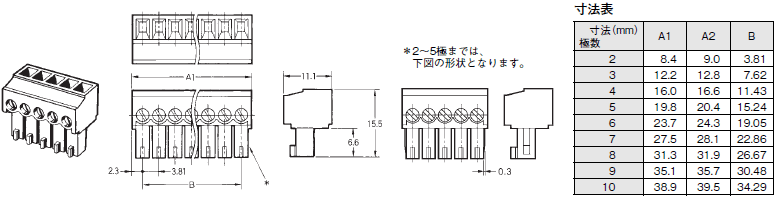

電線側端子台(ソケット)

形XW4B-□□B1-H1

XW4 外形寸法 22

基板側端子台(プラグ、L形端子)

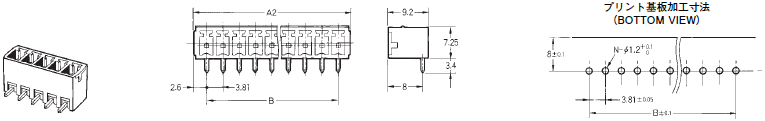

形XW4A-□□B1-H1

XW4 外形寸法 23

基板側端子台(プラグ、ストレート端子)

形XW4A-□□B1-V1

XW4 外形寸法 24

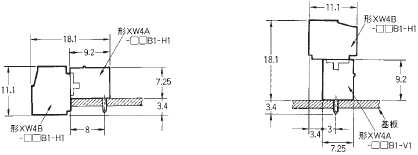

かん合図

XW4 外形寸法 25

形XW4A/B コネクタ端子台(端子ピッチ5.08㎜)

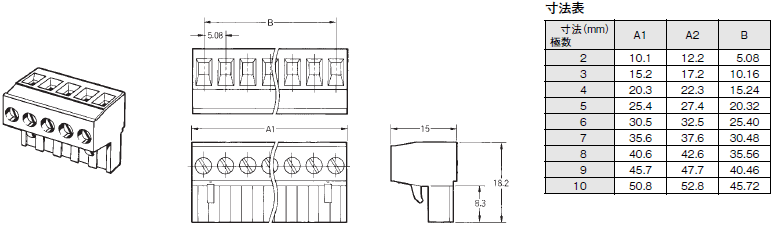

電線側端子台(ソケット)

形XW4B-□□C1-H1

XW4 外形寸法 27

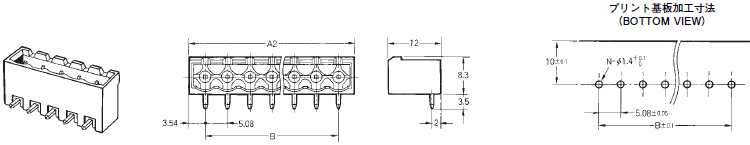

基板側端子台(プラグ、L形端子)

形XW4A-□□C1-H1

XW4 外形寸法 28

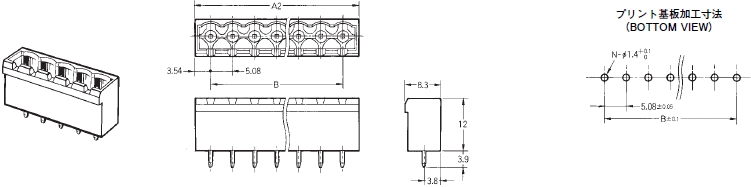

基板側端子台(プラグ、ストレート端子)

形XW4A-□□C1-V1

XW4 外形寸法 29

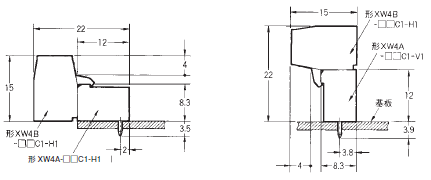

かん合図

XW4 外形寸法 30
