(単位:mm)

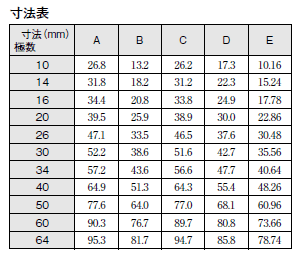

形XG4M-U MILタイプソケットロック付きコネクタ

※圧接工具は、 カタログをご覧ください。

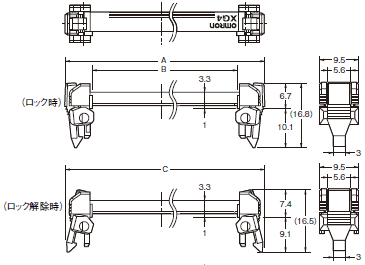

ストレインリリーフ(ロック付き)

形XG4U

XG4 外形寸法 2

形XG4M-□□30(極性ガイド数1のタイプ)
形XG4M-□□31(上記以外のタイプ)

XG4 外形寸法 3
XG4 外形寸法 4

形XG4M MILタイプソケット

形XG4M-□□30(極性ガイド数1のタイプ)
形XG4M-□□31(上記以外のタイプ)

XG4 外形寸法 6

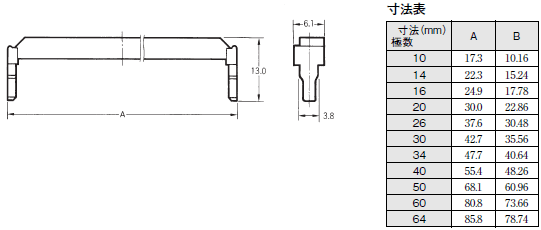

ストレインリリーフ
形XG4T-□□04

XG4 外形寸法 7

★セット形式 (MILタイプソケット+ストレインリリーフ)
形XG4M-□□30-T(形XG4M-□□30+形XG4T-□□04)
形XG4M-□□31-T(形XG4M-□□31+形XG4T-□□04)

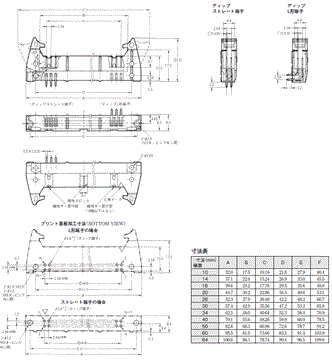

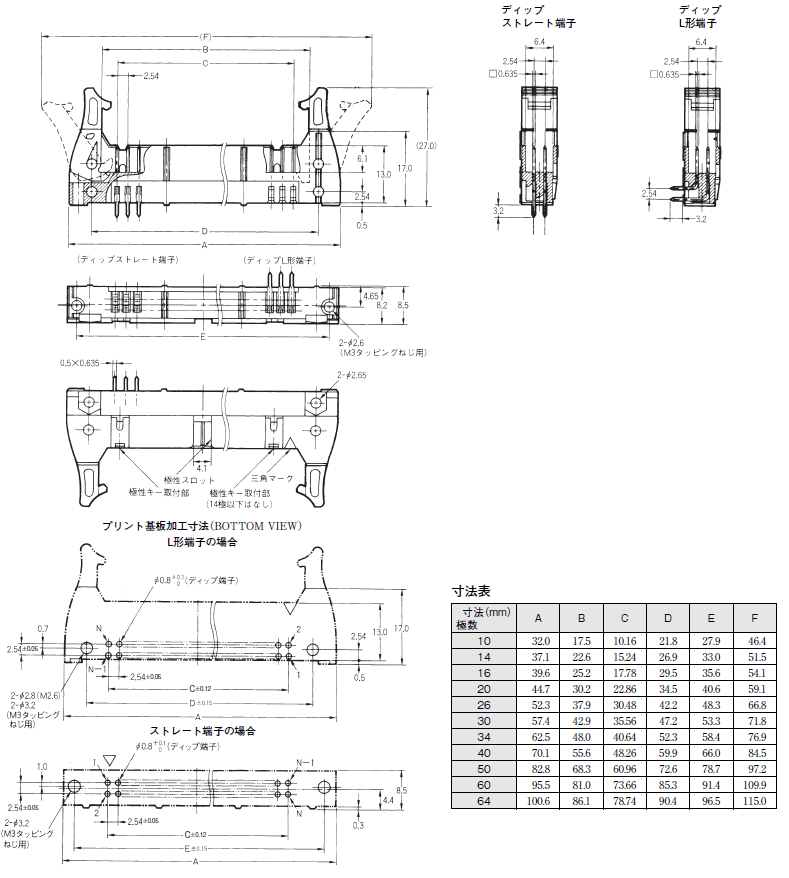

形XG4A MILタイププラグ、ロングロック付き(MIL規格準拠品)

形XG4A-□□31/-□□71(ディップストレート端子)
形XG4A-□□34/-□□74(ディップL形端子)

XG4 外形寸法 9

注. 極性スロットの有無(10極)および極性スロットのピッチ(50、60、64極)は、カタログを参照してください。

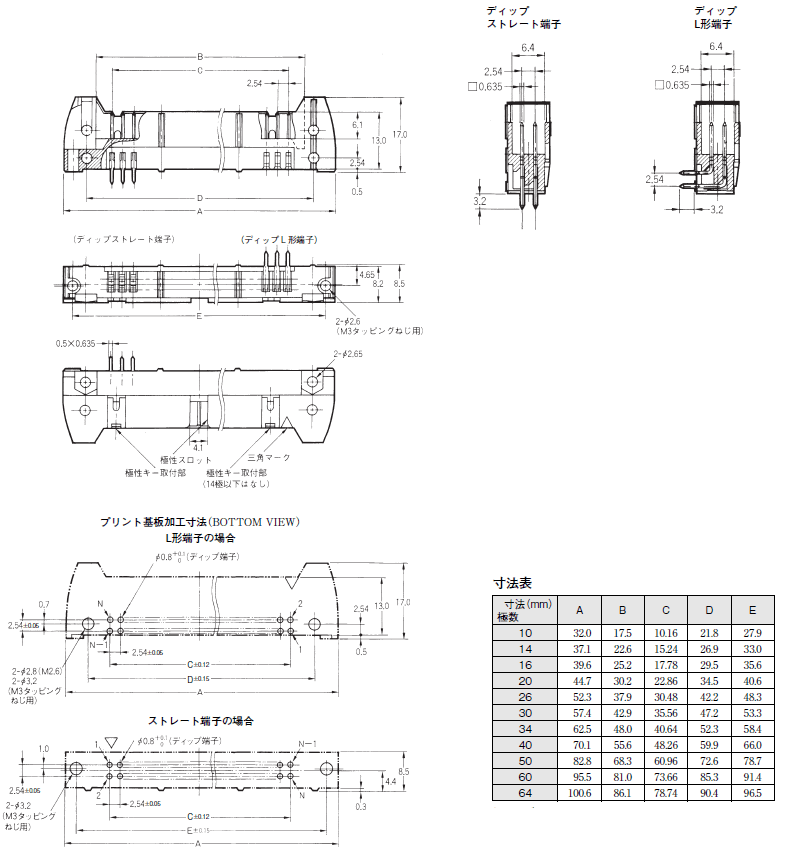

形XG4A MILタイププラグ、ショートロック付き

形XG4A-□□32/-□□72(ディップストレート端子)
形XG4A-□□35/-□□75(ディップL形端子)

XG4 外形寸法 11

注. 極性スロットの有無(10極)および極性スロットのピッチ(50、60、64極)は、カタログを参照してください。

形XG4A MILタイププラグ、ロックレバー後取り付けタイプ

形XG4A-□□33/-□□73(ディップストレート端子)
形XG4A-□□36/-□□76(ディップL形端子)

XG4 外形寸法 13

注. 極性スロットの有無(10 極)および極性スロットのピッチ(50、60、64極)は、カタログを参照してください。

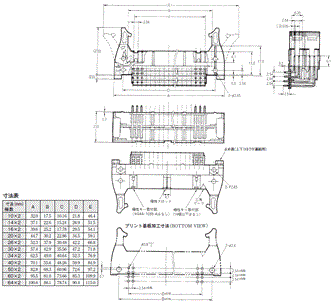

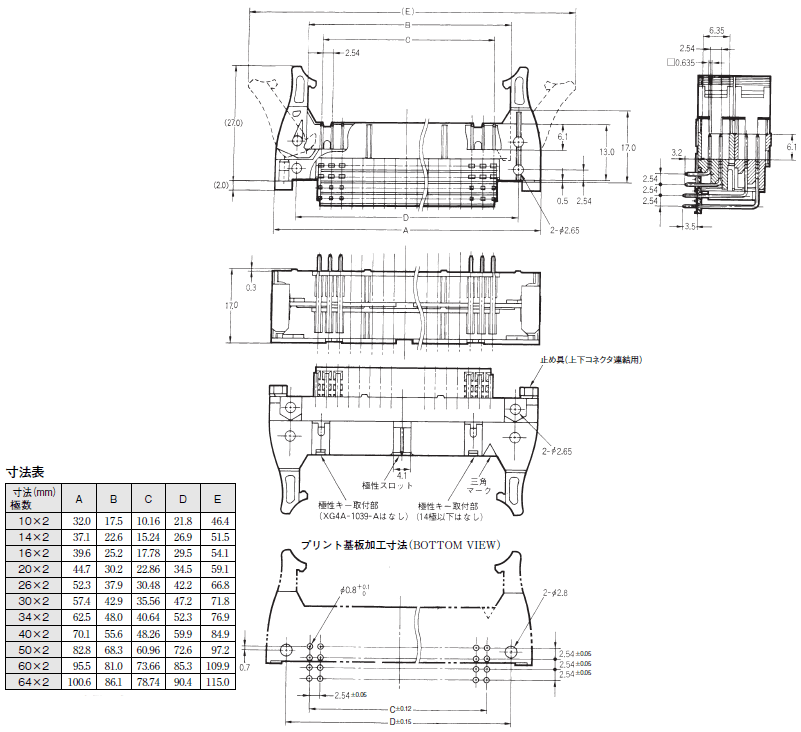

形XG4A 2段重ねタイププラグ

ロングロック付き
形XG4A-□□39-A/-□□79-A(ディップL形端子)

XG4 外形寸法 15

注. 極性スロット間のピッチ(50、60、64極)は22.86mmです。

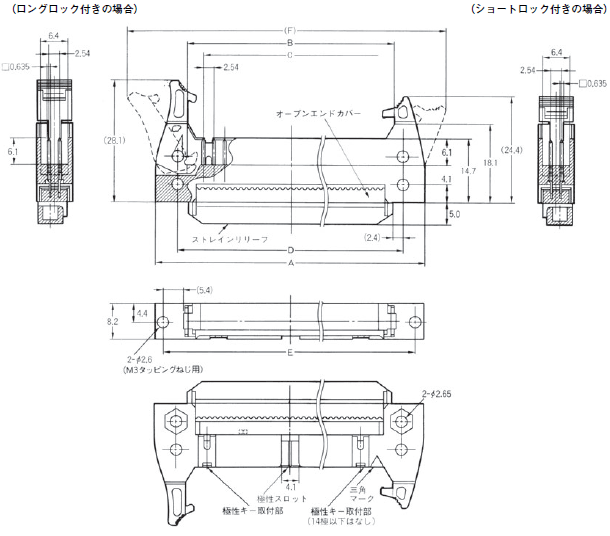

形XG4E 圧接タイププラグ

形XG4E-□□31/-□□71(ロングロック付き)
形XG4E-□□32/-□□72(ショートロック付き)

XG4 外形寸法 17

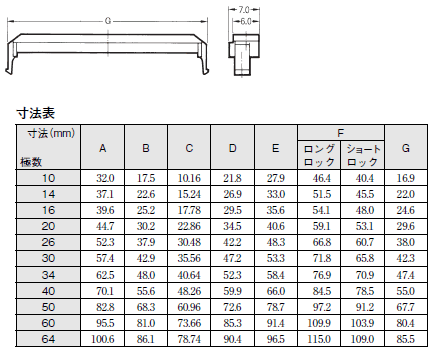

ストレインリリーフ
形XG4S-□□04

XG4 外形寸法 18

注. 極性スロットの有無(10極)および極性スロットのピッチ(50、60、64極)は、カタログを参照してください。

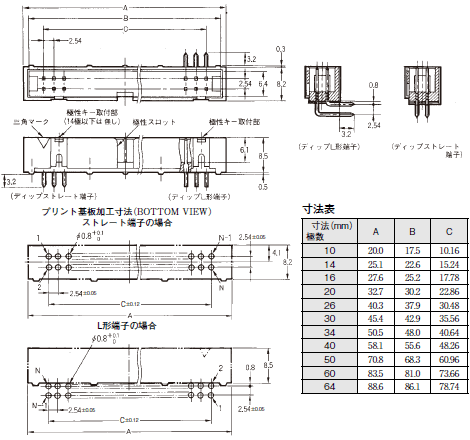

形XG4C ボックスタイププラグ

形XG4C-□□31/-□□71(ディップストレート端子)
形XG4C-□□34/-□□74(ディップL形端子)

XG4 外形寸法 20

注. 極性スロットの有無(10極)および極性スロットのピッチ(50、60、64極)は、カタログを参照してください。

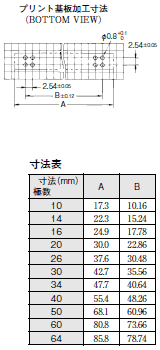

形XG4H ボード・ボードソケット

形XG4H-□□31/-□□71(ディップストレート端子)

XG4 外形寸法 22

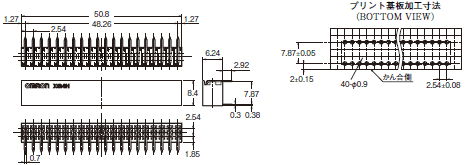

形XG4H-3431-1
形XG4H-4031-1
(ディップストレート端子)

*-1タイプは34極、40極のみです。
(キンク処理・スタンドオフ(倒れ防止)付き)

XG4 外形寸法 23
XG4 外形寸法 24

形XG4H-4034(ディップL形端子)

XG4 外形寸法 25

工具および付属品(別売)

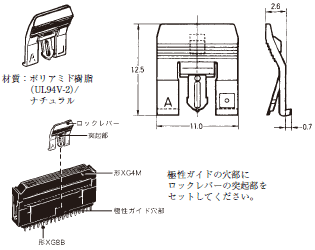

ロックレバー(形XG8B、形XG8W L形端子用)

形XG5Z-0002

当社オリジナルプラグ(形XG8B、形XG8W L形端子) とのロックに使用します。

XG4 外形寸法 27

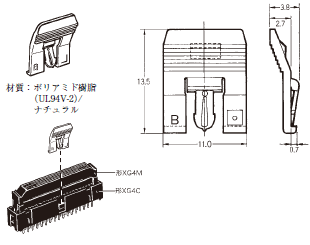

ロックレバーⅡ(形XG4C用)

形XG4Z-0002

当社ボックスタイププラグ(形XG4C)とのロックに使用します。

XG4 外形寸法 28
