G6K(U)-2F(P)-RF(-S, -T)

サーフェス・マウント高周波リレー

G6K(U)-2F(P)-RF(-S, -T)

表面実装に対応した、1GHz/3GHz帯 小型2極高周波リレー

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2016/02/01

（単位：mm）

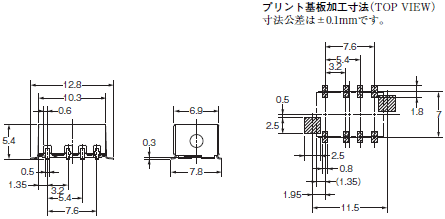

標準仕様
形G6K-2F-RF
形G6KU-2F-RF

G6K(U)-2F(P)-RF(-S, -T) 外形寸法 1

注1. 一般寸法公差は±0.3mmです。
注2. 端子のコプラナリティは0.15mm以下です。

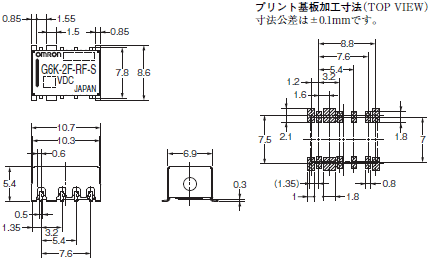

省床面積仕様
形G6K-2F-RF-S
形G6KU-2F-RF-S

G6K(U)-2F(P)-RF(-S, -T) 外形寸法 2

注1. 一般寸法公差は±0.3mmです。
注2. 端子のコプラナリティは0.15mm以下です。

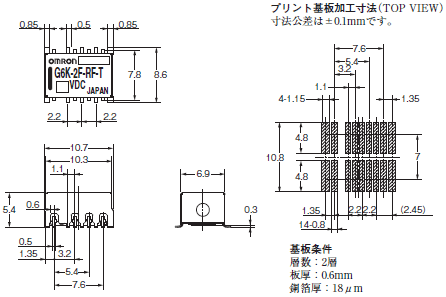

3GHz対応仕様
形G6K-2F-RF-T
形G6KU-2F-RF-T

G6K(U)-2F(P)-RF(-S, -T) 外形寸法 3

注1. 一般寸法公差は±0.3mmです。
注2. 端子のコプラナリティは0.15mm以下です。
注3. プリント基板加工寸法は、参考データの高周波特性を測定した基板の寸法です。
　　　 高周波特性やはんだ付け状態は、実使用基板の種類などにより異なりますので、実機にてご確認の上、ご使用ください。

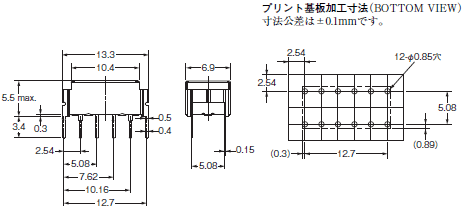

プリント基板用端子
形G6K-2P-RF

G6K(U)-2F(P)-RF(-S, -T) 外形寸法 4

注. 一般寸法公差は±0.3mmです。
