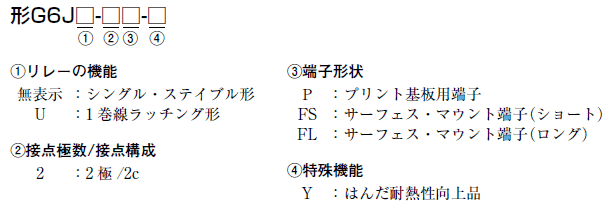

形式基準

G6J-Y 種類/価格 1

種類

種類 スティック包装 テーピング包装
種類 構造 接点構成 形式 コイル定格
電圧(V)
最小梱包単位 形式 コイル定格
電圧(V)
最小梱包単位 最小発注単位
シングル・
ステイブル形
プラスチック・
シール形
2c 形G6J-2P-Y DC3 50個/
スティック
- DC3 400個/リール 800個/2リール
DC4.5 DC4.5
DC5 DC5
DC12 DC12
DC24 DC24
形G6J-2FS-Y
形G6J-2FL-Y
DC3 形G6J-2FS-Y-TR
形G6J-2FL-Y-TR
DC3
DC4.5 DC4.5
DC5 DC5
DC12 DC12
DC24 DC24
1巻線
ラッチング形
形G6JU-2P-Y DC3 - DC3
DC4.5 DC4.5
DC5 DC5
DC12 DC12
DC24 DC24
形G6JU-2FS-Y
形G6JU-2FL-Y
DC3 形G6JU-2FS-Y-TR
形G6JU-2FL-Y-TR
DC3
DC4.5 DC4.5
DC5 DC5
DC12 DC12

注1. ご注文の際には、コイル定格電圧(V)を明記ください。
   例:形G6J-2P-Y DC3
  また、納入時の梱包表記やマーキングの電圧仕様は□□VDCとなります。
注2. テーピング包装(サーフェス・マウント端子タイプ)をご注文の際には、形式末尾に-TRをお付けください。
  ただし、形式ではありませんのでマーキングはされません。(形式末尾にTRがない場合はスティック仕様になります)
  なお、テーピング包装の最小発注単位は2リール(最小梱包単位400個×2リール=800個)です。
注3. サーフェス・マウント端子形は防湿包装、プリント基板用端子形は無防湿包装です。
