(単位:mm)

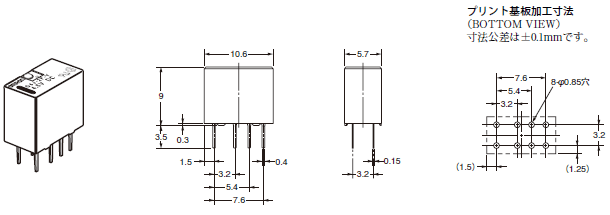

プリント基板用端子形
形G6J-2P-Y
形G6JU-2P-Y

G6J-Y 外形寸法 1

注. 一般寸法公差は±0.3mmです。

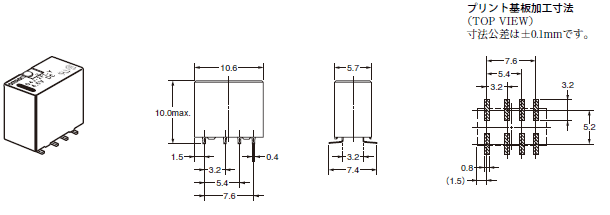

サーフェス・マウント端子形(ショート)
形G6J-2FS-Y
形G6JU-2FS-Y

G6J-Y 外形寸法 2

注1. 一般寸法公差は±0.3mmです。
注2. 端子のコプラナリティーは0.1mmです。

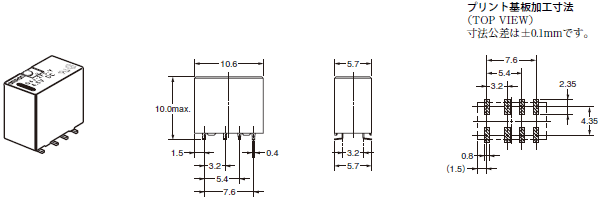

サーフェス・マウント端子形(ロング)
形G6J-2FL-Y
形G6JU-2FL-Y

G6J-Y 外形寸法 3

注1. 一般寸法公差は±0.3mmです。
注2. 端子のコプラナリティーは0.1mmです。
