(単位:mm)

イラスト・図面は、右アングル端子の場合です。ストレート形は省略しています。

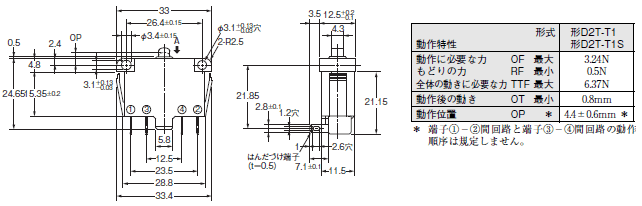

ピン押ボタン形

形D2T-T1
形D2T-T1S

D2T 外形寸法 2

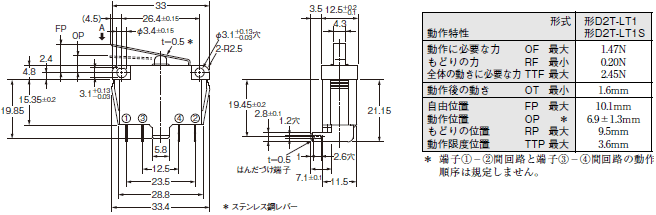

ヒンジ・レバー形

形D2T-LT1
形D2T-LT1S

D2T 外形寸法 3

注1.上記、外形寸法図中、指定のない部分の寸法公差は±0.15㎜です。
注2.動作特性は、A方向(2705_dm_1_1)に動作した場合です。

取りつけ穴加工寸法

ねじ取りつけ穴加工寸法

D2T 外形寸法 6

パネル取りつけ穴加工寸法

D2T 外形寸法 7
