(単位:mm)

(単位:㎜)

取りつけ穴加工寸法

D2FW-G 外形寸法 2

外形寸法/動作特性

□の中には、定格、接触仕様による記号が入ります。組み合わせ可能な形式については、「種類」をご覧ください

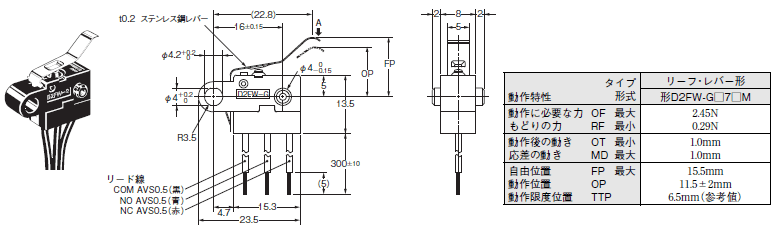

リーフ・レバー形

形D2FW-G□7□M

D2FW-G 外形寸法 4

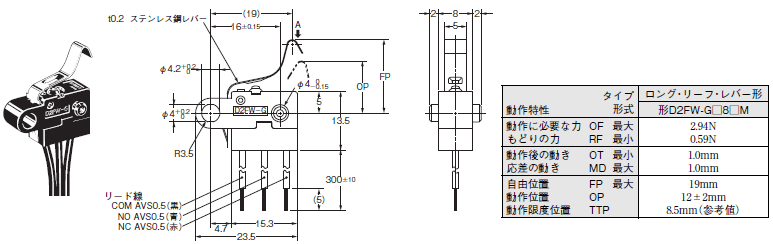

ロング・リーフ・レバー形

形D2FW-G□8□M

D2FW-G 外形寸法 5

注1. 上記、外形寸法図中、指定のない部分の寸法公差は±0.4㎜です。

注2. 動作特性は、A方向(2698_dm_4)に動作した場合です。
