(単位:mm)

指定なき寸法公差:公差等級 IT16

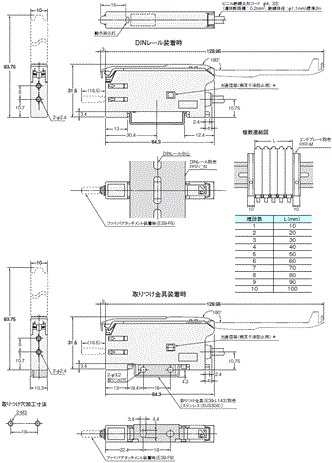

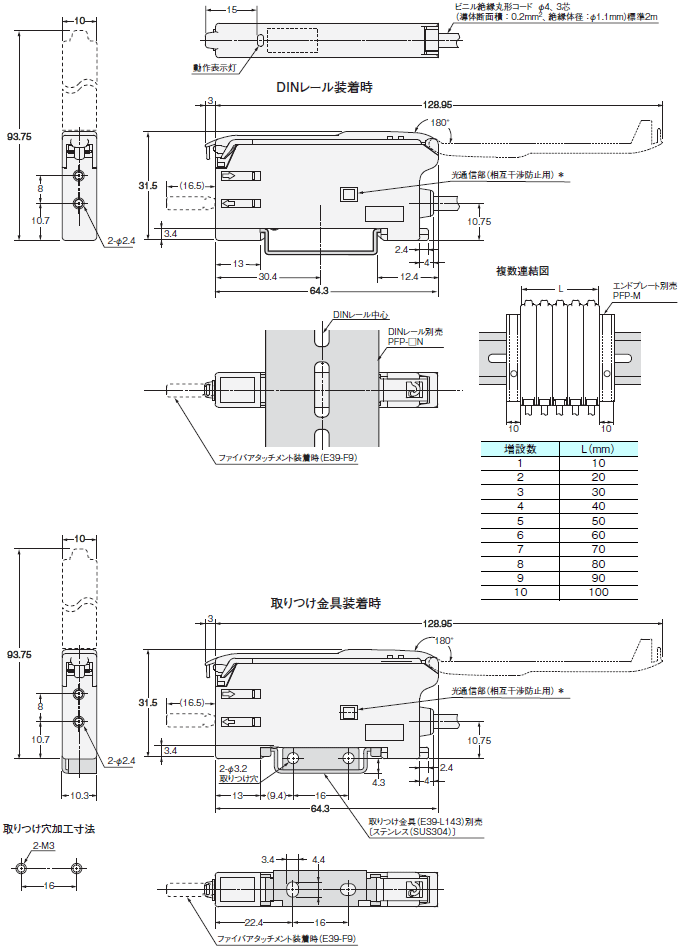

ファイバアンプ

コード引き出しタイプ

E3X-SD21
E3X-SD51
E3X-NA11
E3X-NA11F
E3X-NA41
E3X-NA41F

E3X-SD / NA (高性能タイプ) 外形寸法 3

注. 取りつけ金具(E39-L143)を使用した場合、ファイバアンプの密着取りつけができません。

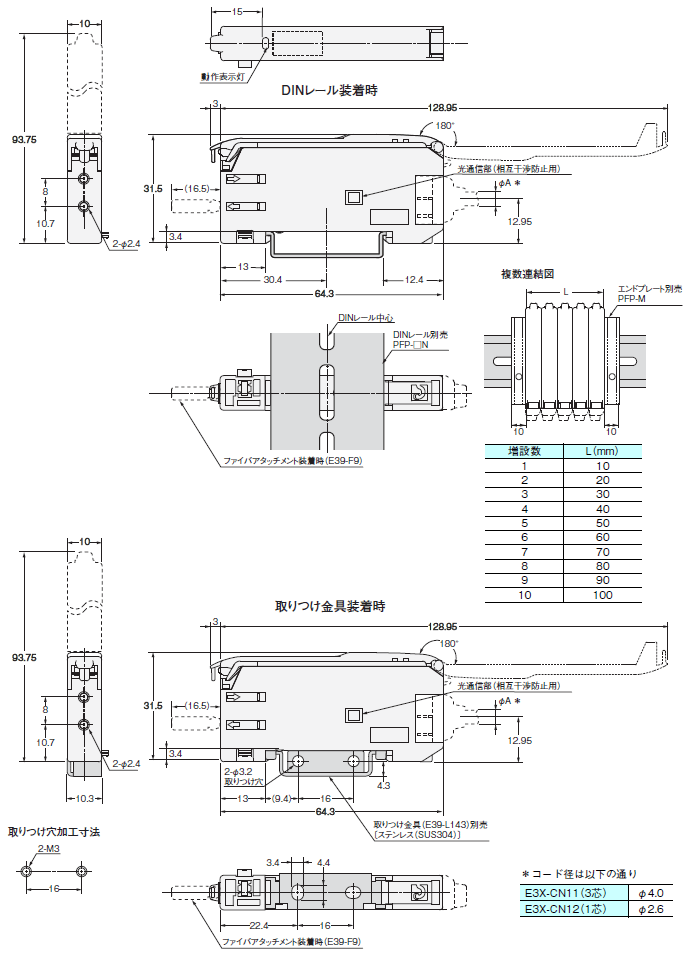

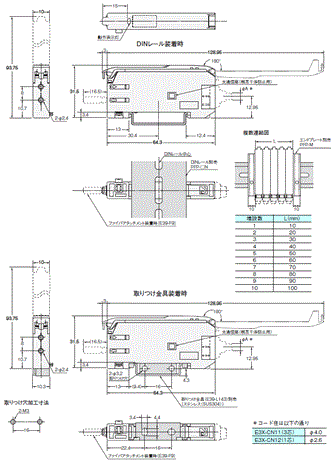

コネクタタイプ

E3X-SD7
E3X-SD9
E3X-NA6
E3X-NA8

E3X-SD / NA (高性能タイプ) 外形寸法 5

注. 取りつけ金具(E39-L143)を使用した場合、ファイバアンプの密着取りつけができません。

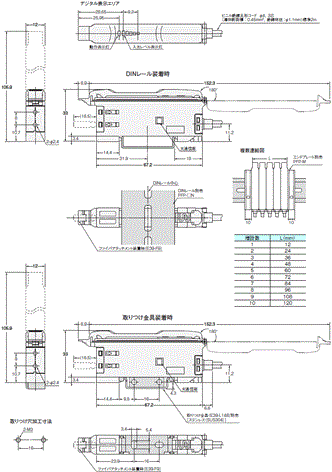

コード引き出しタイプ(耐水タイプ)

E3X-NA11V
E3X-NA41V

E3X-SD / NA (高性能タイプ) 外形寸法 7

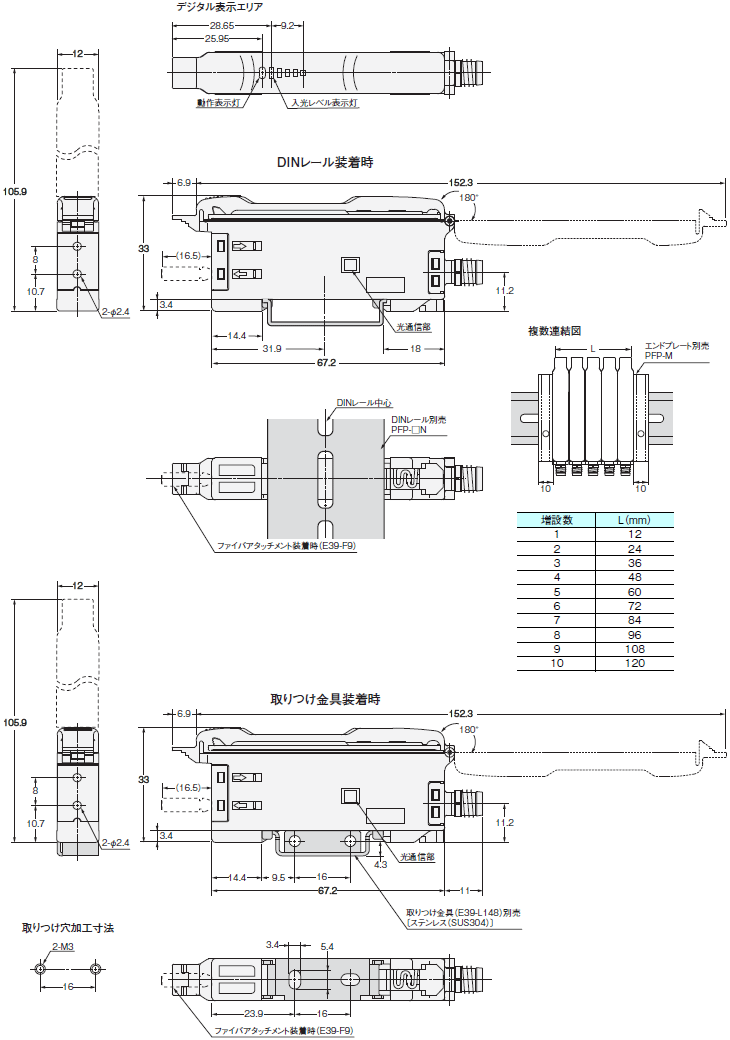

コネクタタイプ(耐水タイプ)

E3X-NA14V
E3X-NA44V

E3X-SD / NA (高性能タイプ) 外形寸法 8

省配線コネクタ

親コネクタ

形E3X-CN11

E3X-SD / NA (高性能タイプ) 外形寸法 10

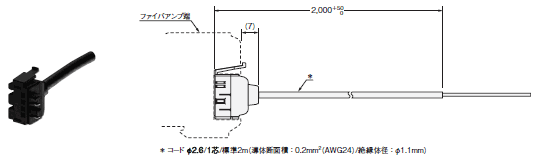

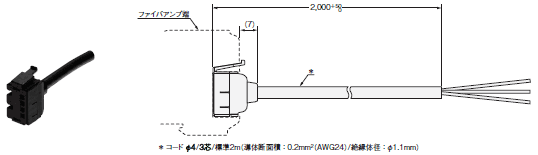

子コネクタ

形E3X-CN12

E3X-SD / NA (高性能タイプ) 外形寸法 11

アクセサリ(別売)

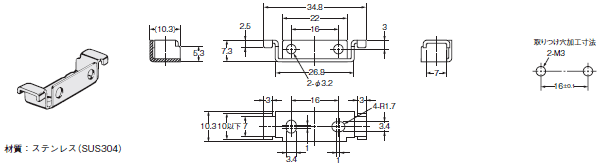

取りつけ金具

形E39-L143

E3X-SD / NA (高性能タイプ) 外形寸法 13

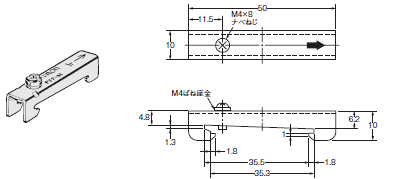

エンドプレート

形PFP-M

E3X-SD / NA (高性能タイプ) 外形寸法 14

ファイバユニットの詳細につきましては、「ファイバセンサ カタログ」(カタログ番号:SCHE-021)をご参照ください。
