KM50-C

スマート電力量モニタ

KM50-C

スマートな計測機能を多数搭載。Ver.3へバージョンアップで、受配電盤のお役立ち機能を追加。マルチメータ導入と比較してコストを大幅圧縮。

※ Web特別価格提供品

(単位:mm)

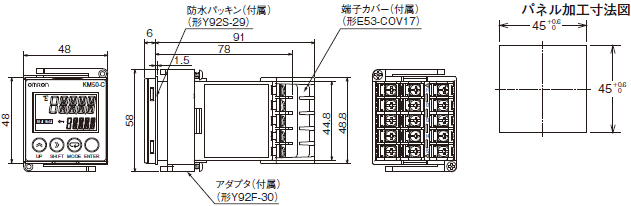

本体

形KM50-C1-FLK

KM50-C 外形寸法 2

・ 圧着端子はM3.5をご使用ください。
・ 取付パネル厚は1~5mmです。
・ 並べて取付ける際は、十分な間隔を確保してください。
 参考間隔:60mm(上下、左右方向)
 いずれも製品の中心からの間隔です。
・ 複数個を取付けて使用される場合は、本機の周囲温度が仕様を超えないようにご注意ください。

分割型変流器(CT)

形KM20-CTF-5A

KM50-C 外形寸法 4

形KM20-CTF-50A

KM50-C 外形寸法 5

形KM20-CTF-100A

KM50-C 外形寸法 6

形KM20-CTF-200A

KM50-C 外形寸法 7

形KM20-CTF-400A/600A

KM50-C 外形寸法 8

CT専用ケーブル

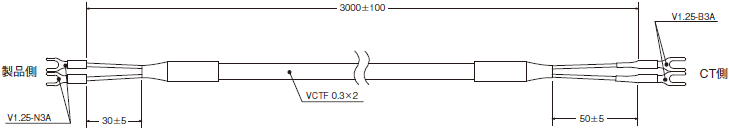

形KM20-CTF-CB3(専用CTケーブル)

KM50-C 外形寸法 10

オプション

取付金具外形寸法図

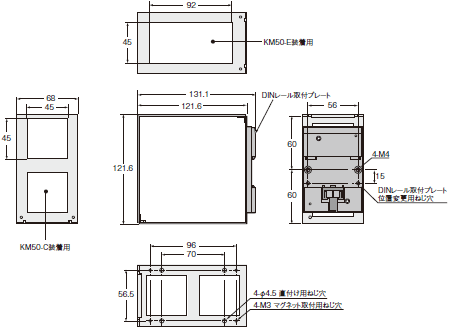

形KM50-OPT-ED1(DINレール取付タイプ)

KM50-C 外形寸法 13

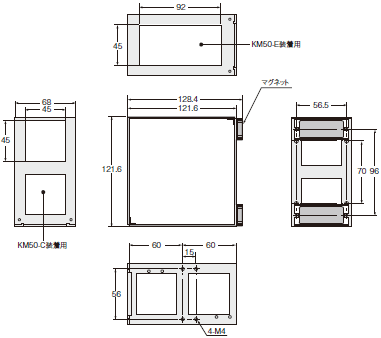

形KM50-OPT-EM1(マグネット取付タイプ)

KM50-C 外形寸法 14

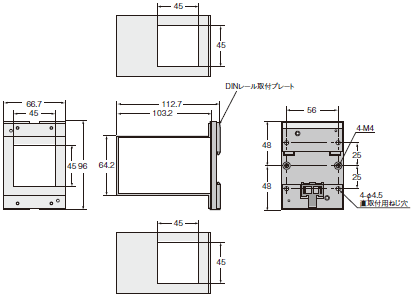

形KM50-OPT-CD1(DINレール取付タイプ)

KM50-C 外形寸法 15
