2022/03 受注終了

H7CZ

電子カウンタ

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

H7CZをお使いのお客様へ

H7CZは、2022年3月末に受注終了を予定しています。H7CZを、後継機種H7CCに置換いただくために必要な情報を紹介します。

形式構成

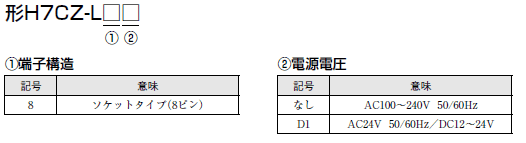

形式基準

H7CZ 種類/価格 2

種類/標準価格

機種構成/標準価格

種別 機能 外部接続 設定 表示桁数 出力 電源電圧 形式
形H7CZシリーズ 1段プリセットカウンタ ソケット
(8ピン)
1段設定 6桁 接点出力(1c) AC100~240V 形H7CZ-L8
AC24V/DC12~24V 形H7CZ-L8D1

注. 形式により搭載する機能は異なります。ご注文の際は、詳細仕様をご確認ください。

オプション(別売)

軟質カバー

形式
形Y92A-48F1

硬質カバー

形式
形Y92A-48

埋込み取りつけ用アダプタ

形式
形Y92F-30

防水パッキン

形式
形Y92S-29

接続ソケット

形式 種類 備考
形P2CF-08 表面接続ソケット
形P2CF-08-E 表面接続ソケット
(フィンガープロテクトタイプ)
丸形端子はご使用になれません。
Y形端子などをご使用ください。
形P3G-08 裏面接続ソケット 端子カバー(形Y92A-48G)と合わせて
ご使用になることにより、
フィンガープロテクトが可能です。

端子カバー(裏面接続ソケット 形P3G-08用)

形式
形Y92A-48G

レール取りつけ用別売品

支持レール

形式
形PFP-100N
形PFP-50N
形PFP-100N2

エンドプレート

形式
形PFP-M

スペーサ

形式
形PFP-S

注. レール取りつけ用別売品をご注文の際は、10個単位でご注文ください。レール取りつけ用別売品の価格は、1個の標準価格です。
