A22TK

セーフティ・キーセレクタスイッチ

A22TK

直接開路動作機構付のキー形セレクタスイッチ

※ Web特別価格提供品

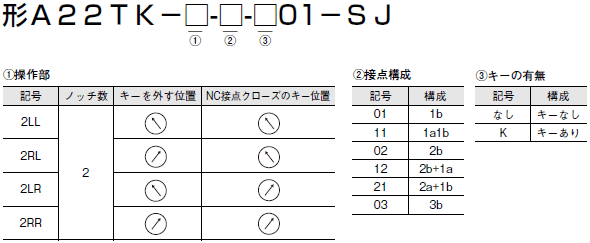

形式構成

形式基準(セット組み合わせ発注形式)

操作部・スイッチ部をセットにしてお届けします。 組合せの詳細につきましては、下記をご覧ください。
操作部のみの形式は、セット形式の「②接点構成」を抜いた形式になります。
例:形A22TK-2LL-12-K01の場合、操作部は、形A22TK-2LL-K01となります。
ご注文時に形式のないものに関してはお問い合わせください。

A22TK 種類/価格 2

キー抜け防止機能付きタイプ

A22TK 種類/価格 3

種類/標準価格

本体

セット組み合わせ発注形式

操作部・スイッチ部をセットにしてお届けします。
操作部のみの形式は、セット形式の「②接点構成」を抜いた形式になります。
例:形A22TK-2LL-12-K01の場合、操作部は、形A22TK-2LL-K01となります。
ご注文時に形式のないものに関してはお問い合わせください。

形状 キーの
外せる位置
NC接点
クローズの
キー位置
接点
構成
キーの
有無
形式 標準価格
(¥)
2071_lu_3_1 2071_lu_3_3 2071_lu_3_3 1b 形A22TK-2LL-01-K01 6,550
1a1b 形A22TK-2LL-11-K01 6,850
2b 形A22TK-2LL-02-K01
2b+1a 形A22TK-2LL-12-K01 7,150
2a+1b 形A22TK-2LL-21-K01
3b 形A22TK-2LL-03-K01
2071_lu_3_4 2071_lu_3_3 1b 形A22TK-2RL-01-K01 6,550
1a1b 形A22TK-2RL-11-K01 6,850
2b 形A22TK-2RL-02-K01
2b+1a 形A22TK-2RL-12-K01 7,150
2a+1b 形A22TK-2RL-21-K01
3b 形A22TK-2RL-03-K01
2071_lu_3_3 2071_lu_3_4 1b 形A22TK-2LR-01-K01 6,550
1a1b 形A22TK-2LR-11-K01 6,850
2b 形A22TK-2LR-02-K01
2b+1a 形A22TK-2LR-12-K01 7,150
2a+1b 形A22TK-2LR-21-K01
3b 形A22TK-2LR-03-K01
2071_lu_3_4 2071_lu_3_4 1b 形A22TK-2RR-01-K01 6,550
1a1b 形A22TK-2RR-11-K01 6,850
2b 形A22TK-2RR-02-K01
2b+1a 形A22TK-2RR-12-K01 7,150
2a+1b 形A22TK-2RR-21-K01
3b 形A22TK-2RR-03-K01
2071_lu_3_2 2071_lu_3_3 2071_lu_3_3 1b 形A22TK-2LL-01-01 6,300
1a1b 形A22TK-2LL-11-01 6,600
2b 形A22TK-2LL-02-01
2b+1a 形A22TK-2LL-12-01 6,900
2a+1b 形A22TK-2LL-21-01
3b 形A22TK-2LL-03-01
2071_lu_3_4 2071_lu_3_3 1b 形A22TK-2RL-01-01 6,300
1a1b 形A22TK-2RL-11-01 6,600
2b 形A22TK-2RL-02-01
2b+1a 形A22TK-2RL-12-01 6,900
2a+1b 形A22TK-2RL-21-01
3b 形A22TK-2RL-03-01
2071_lu_3_3 2071_lu_3_4 1b 形A22TK-2LR-01-01 6,300
1a1b 形A22TK-2LR-11-01 6,600
2b 形A22TK-2LR-02-01
2b+1a 形A22TK-2LR-12-01 6,900
2a+1b 形A22TK-2LR-21-01
3b 形A22TK-2LR-03-01
2071_lu_3_4 2071_lu_3_4 1b 形A22TK-2RR-01-01 6,300
1a1b 形A22TK-2RR-11-01 6,600
2b 形A22TK-2RR-02-01
2b+1a 形A22TK-2RR-12-01 6,900
2a+1b 形A22TK-2RR-21-01
3b 形A22TK-2RR-03-01
2071_lu_3_1 2071_lu_3_3 2071_lu_3_3 1b 形A22TK-2LL-01-K01-SJ お取引き商社に
お問い合わせ
ください。
1a1b 形A22TK-2LL-11-K01-SJ
2b 形A22TK-2LL-02-K01-SJ
1a2b 形A22TK-2LL-12-K01-SJ
2a1b 形A22TK-2LL-21-K01-SJ
3b 形A22TK-2LL-03-K01-SJ
2071_lu_3_4 2071_lu_3_3 1b 形A22TK-2RL-01-K01-SJ
1a1b 形A22TK-2RL-11-K01-SJ
2b 形A22TK-2RL-02-K01-SJ
1a2b 形A22TK-2RL-12-K01-SJ
2a1b 形A22TK-2RL-21-K01-SJ
3b 形A22TK-2RL-03-K01-SJ
2071_lu_3_3 2071_lu_3_4 1b 形A22TK-2LR-01-K01-SJ
1a1b 形A22TK-2LR-11-K01-SJ
2b 形A22TK-2LR-02-K01-SJ
1a2b 形A22TK-2LR-12-K01-SJ
2a1b 形A22TK-2LR-21-K01-SJ
3b 形A22TK-2LR-03-K01-SJ
2071_lu_3_4 2071_lu_3_4 1b 形A22TK-2RR-01-K01-SJ
1a1b 形A22TK-2RR-11-K01-SJ
2b 形A22TK-2RR-02-K01-SJ
1a2b 形A22TK-2RR-12-K01-SJ
2a1b 形A22TK-2RR-21-K01-SJ
3b 形A22TK-2RR-03-K01-SJ
2071_lu_3_2 2071_lu_3_3 2071_lu_3_3 1b 形A22TK-2LL-01-01-SJ
1a1b 形A22TK-2LL-11-01-SJ
2b 形A22TK-2LL-02-01-SJ
1a2b 形A22TK-2LL-12-01-SJ
2a1b 形A22TK-2LL-21-01-SJ
3b 形A22TK-2LL-03-01-SJ
2071_lu_3_4 2071_lu_3_3 1b 形A22TK-2RL-01-01-SJ
1a1b 形A22TK-2RL-11-01-SJ
2b 形A22TK-2RL-02-01-SJ
1a2b 形A22TK-2RL-12-01-SJ
2a1b 形A22TK-2RL-21-01-SJ
3b 形A22TK-2RL-03-01-SJ
2071_lu_3_3 2071_lu_3_4 1b 形A22TK-2LR-01-01-SJ
1a1b 形A22TK-2LR-11-01-SJ
2b 形A22TK-2LR-02-01-SJ
1a2b 形A22TK-2LR-12-01-SJ
2a1b 形A22TK-2LR-21-01-SJ
3b 形A22TK-2LR-03-01-SJ
2071_lu_3_4 2071_lu_3_4 1b 形A22TK-2RR-01-01-SJ
1a1b 形A22TK-2RR-11-01-SJ
2b 形A22TK-2RR-02-01-SJ
1a2b 形A22TK-2RR-12-01-SJ
2a1b 形A22TK-2RR-21-01-SJ
3b 形A22TK-2RR-03-01-SJ

アクセサリ

種類 形状 分類 形式 標準価格(¥) 備考
コントロールボックス 2071_lu_4_1 1穴黄色ボックス 形A22Z-B101Y 1,420 樹脂製です。
形A22Z-B1□には2a・2b・
1a1b一体接点は使用できません。
形A22Z-B2□には形A22シリーズ
のオルタネイトタイプ、
2a・2b・1a1b一体接点は
取り付けできません。
形A22Z-B201Y

*2穴・3穴のコントロールボックスについては別途お問い合わせください。
  形A22Eのスイッチユニット、取り付け台、コネクタ、ロックプレートは使用可能です。
